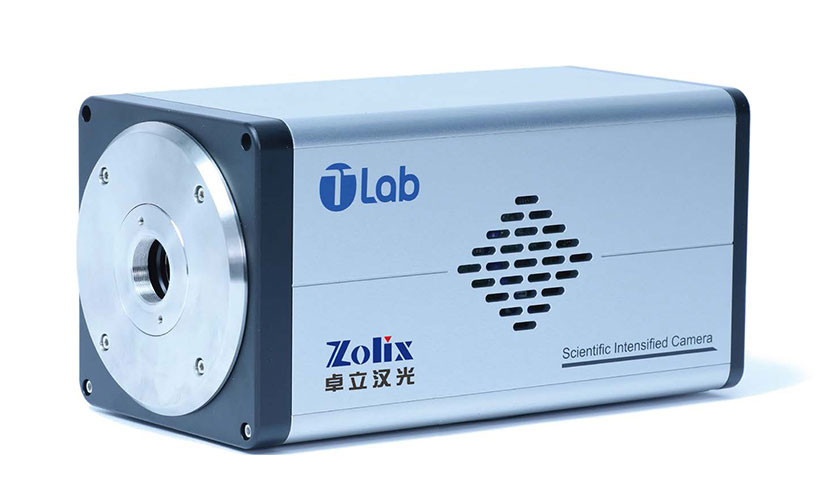

國內首推科學級制冷型高分辨率ICCD 相機，在像增強器與科研制冷型的CCD相機之間，采用高分辨率的鏡頭耦合方式耦合成像， 獲得>60lp/mm 空間高分辨率，實現對高分辨率成像或高分辨瞬態光譜采集。
● 科學級制冷型ICCD
● 18mm口徑二代高效像增強器
● 寬光譜響應范圍：200-900nm
● 光學快門： <3ns
● 延遲與門控調節精度：10ps
● 陰極門控*高外同步頻率 300KHZ;
● 內置時序控制器DDG
● 高空間分辨率：F >30lp/mm，L:>50lp/mm
● CCD芯片： 高分辨2750*2200像素陣列
● 位深：16bit
● 制冷溫度：低于室溫35℃

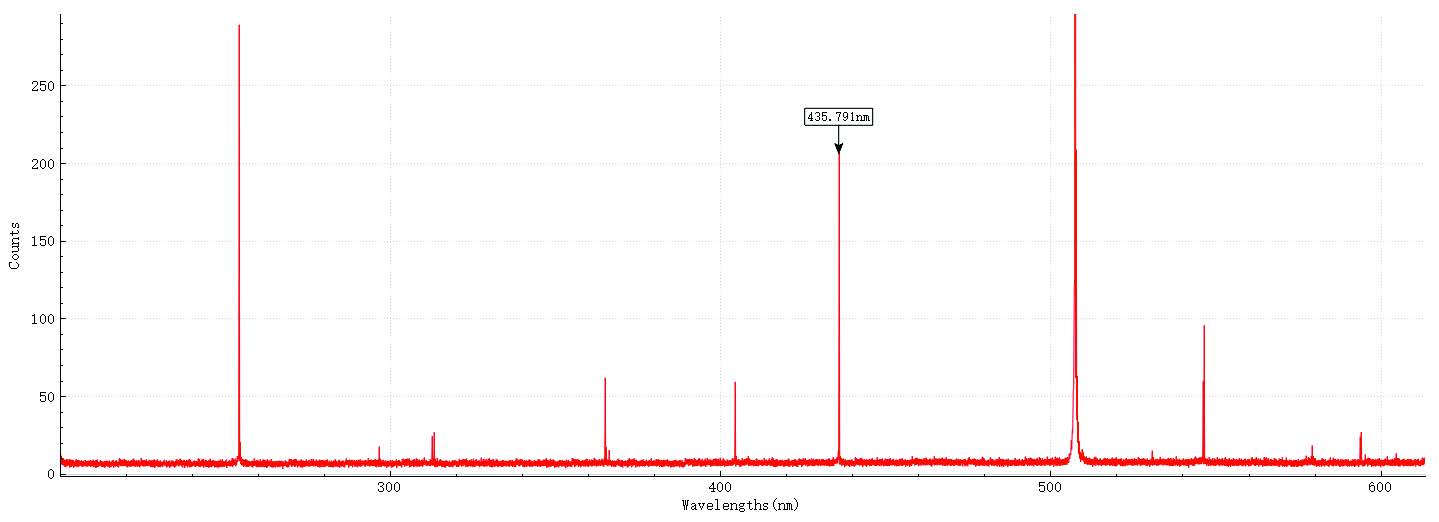

● 配合高分辨光譜儀實現瞬態光譜采集
● 專業化數據采集控制軟件
獨特亮點|
制冷型ICCD |
低于室溫35℃芯片制冷，有效減低芯片暗噪聲，安靜讀出 |
|
超快光學門寬 |
<3ns 陰極光學門寬，實現**測量 |
|
內置DDG |
內置精度<10ps 門控與延遲控制發射器，方便隨心控制 |
|

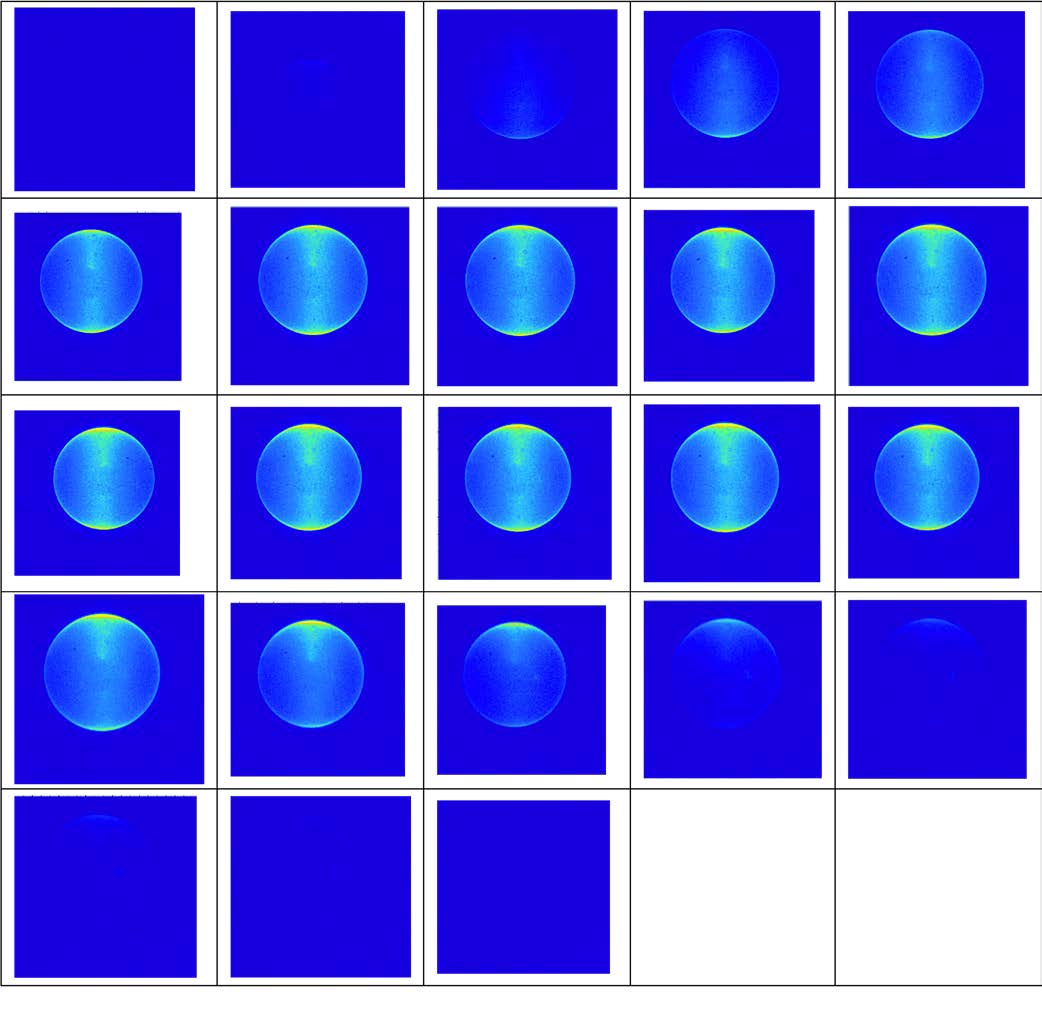

自動步進STEP |
延遲和門控自動Step 步進功能，一鍵完成時間分辨光譜采集 |
|
高空間分辨率 |
高空間分辨率像增強器及鏡頭耦合 |
|

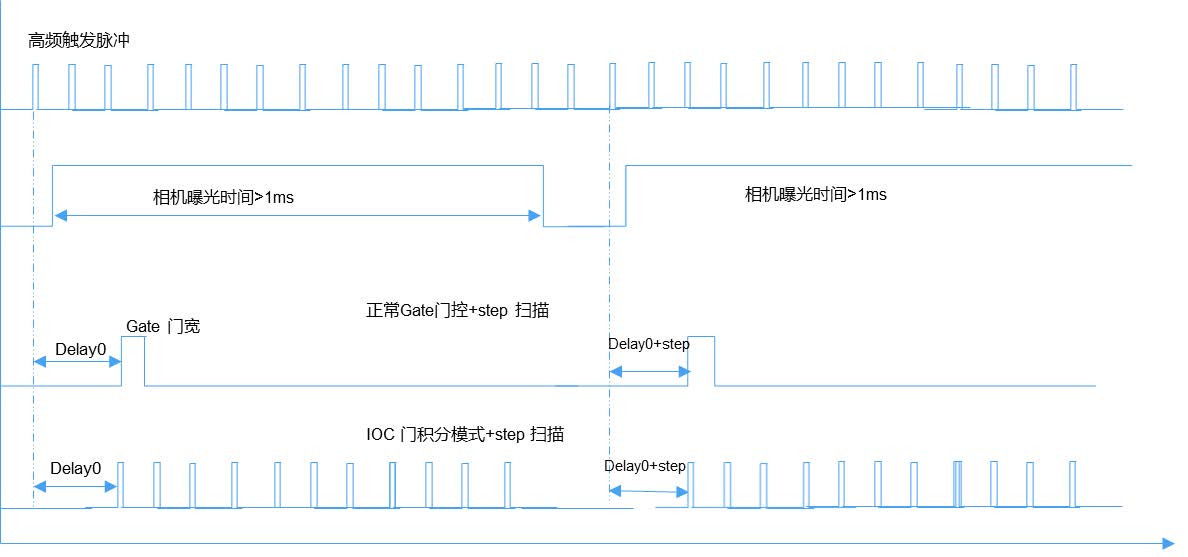

IOC 模式 |
>300kHz陰極快門外同步頻率，IOC 芯片累積模式提升信噪比 |
|
Binning and ROI |
實現芯片F(xiàn)VB Binning以及 多通道光譜同時采集 |
|

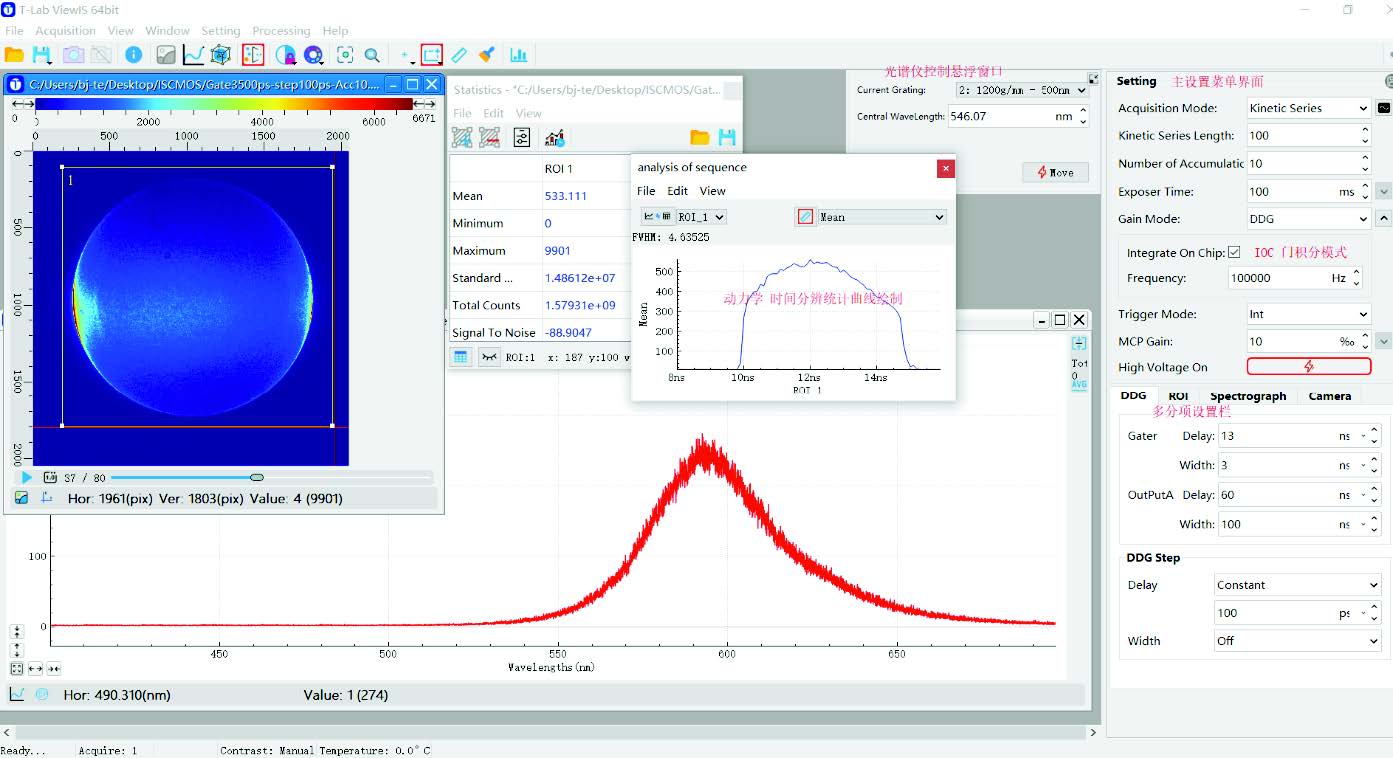

專業化軟件 |
采集控制&光譜儀控制，數據處理專業化界面，簡單快捷 |
|
CCD相機 |
|||||
|
像素陣列 |
2700*2200 |
||||
|
陣面尺寸 |
12.48*9.98mm (15.972 mm Diag.) |
||||
|
像素大小 |
4.54um*4.54um |
||||
|
傳感器類型 |
CCD Sensor |
||||
|
讀出噪聲 |
5e- |
||||
|
暗電流 |
0.02e- / pixel / s @-10℃ |
||||
|
位深 |
16bit |
||||
|
Bining&ROI |
FVB光譜模式& 多通道 ROI及FVB |
||||
|
數字接口 |
UBS2.0 |
||||
|

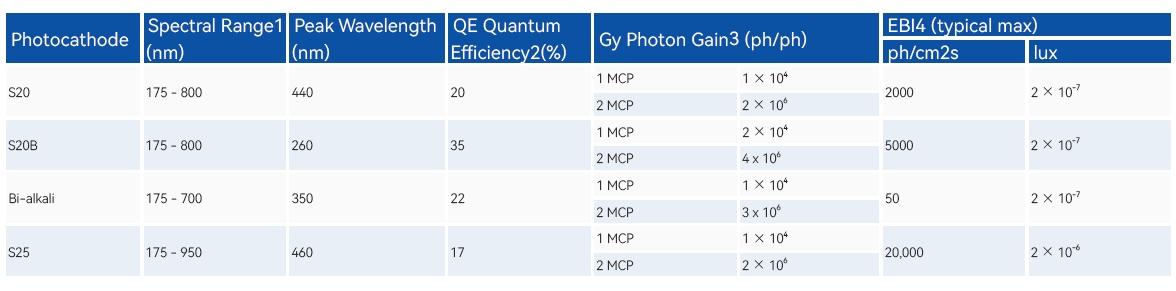

像增強器MCP |
|||||
|
光陰極 |
S20 |
S20B |
S25 |
||
|
光譜范圍 |
190-850nm |
190-850nm |
200-950nm |
||
|

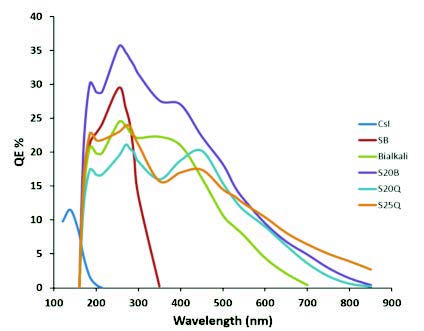

峰值量子效率 |
20% @440nm |
35%@260nm |
17%@460nm |
||
|
等效噪聲（EBI） 20 ±C ± 2 ±C |
2000ph/cm2s < 2 x 10-7 lux |
5000 ph/ cm2 s < 2 x 10-7 lux |
20000 ph/cm2/s < 2 x 10-6 Lux |
||
|
光子增益 |
1*104 ph/ph |
2*104 ph/ph |
1*104 ph/ph |
||
|
熒光屏 |
P20 /P43/P46 |
1.4*104 |
|||
|
空間分辨率 |
F: 光纖面板耦合: >30lp/mm ； L: 鏡頭耦合>50lp/mm |
P43 |
|||
|
光學門控寬度 |
Ultra: <3ns, Fast: <10ns, Slow: <50ns |
||||
|
內部DDG |
|||||
|
延遲和門寬調節范圍 |
0-10s |
||||
|
延遲和門寬調節精度 |
10ps |
||||
|
同步接口 |
外觸發輸入，觸發輸出，直接觸發輸入（Direct gate） |
||||
|
觸發信號 |
觸發閾值 3-5V， 阻抗50歐姆，抖動<100ps |
||||
|
觸發固有延遲 |
<120ns@ Ext外觸發, <50ns @ Direct gate , |
||||
|
ICCD
|
SIC-18U-UV-6M-L |
18mm 增強器，UV-VIS 200-850nm, 2750*2200, 高分辨率鏡頭耦合 |
|
SIC-18F-VN-6M-L |
18mm 增強器，VIS-NIR 400-1100nm, 2750*2200, 高分辨率鏡頭耦合 |
