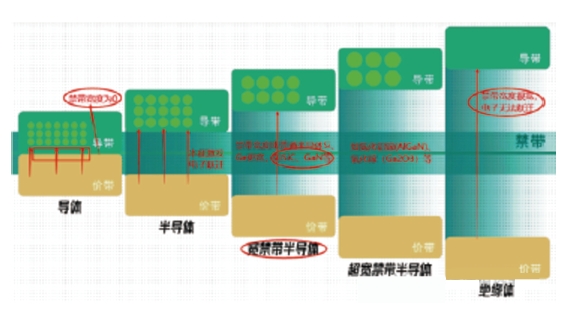

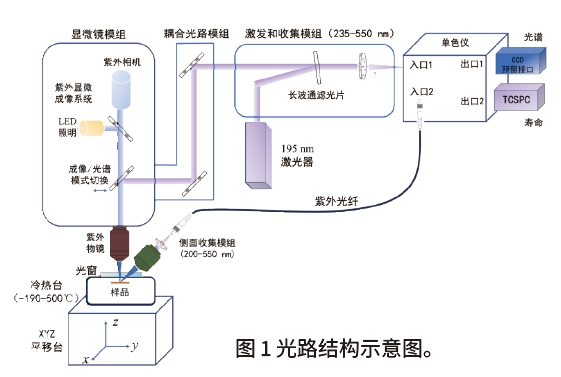

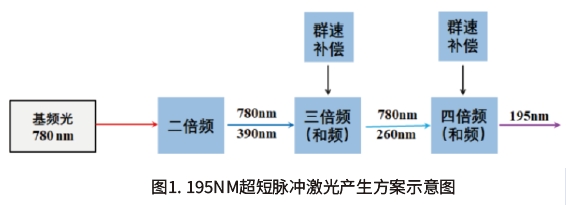

光學部分如圖 1所示，由適配冷熱臺的顯微鏡模組、耦合光路模組、激發和收集模組(190nm-550 nm)、單色儀和TCSPC系統和側面收集模組構成。
顯微鏡模組配備適配190-600nm的紫外物鏡，可將激光聚焦成約2微米的光斑后激發樣品熒光或光電流，從而大大提高激發功率密度，以獲得較強的熒光信號。顯微鏡可在顯微成像和熒光光譜兩種模式下切換，用戶可以通過聚焦到樣品的顯微像確認熒光收集區域、激光光斑聚焦和收集光路的對準等。
耦合光路模組將激光和物鏡收集的熒光傳輸?shù)郊ぐl(fā)和收集模組（190nm-550nm），通過長波通濾光片將195nm的激光和熒光分離，190nm-550nm的熒光進入單色儀入口1收集，通過時間分辨單光子系統（TCSPC）中的PMT獲得熒光信號強度，通過光柵逐步長掃描獲得光譜，通過TCSPC系統獲得光譜的熒光壽命。
針對AlN的發光波段（200-210nm），沒有合適的濾光片濾除激光，且AlN由于輕重空穴帶反轉，其熒光發光角度為側面出光，因此設置側面收集模組，將側面發出的熒光（200-550nm）通過一個單獨傾斜60度角的物鏡收集后，通過光纖傳入單色儀入口2進行收集和測量。
樣品位于可變溫-190~600℃(標配）與10K~300K（可選）冷熱臺中，可通過光窗進行光激發和收集。為了對樣品進行聚焦，將冷熱臺置于手動XYZ平移臺上，可在小范圍內對樣品進行選區和通過調節Z軸進行聚焦，具體的調節方式是：變溫臺實現XY方向調整，Z軸由物鏡升降實現。

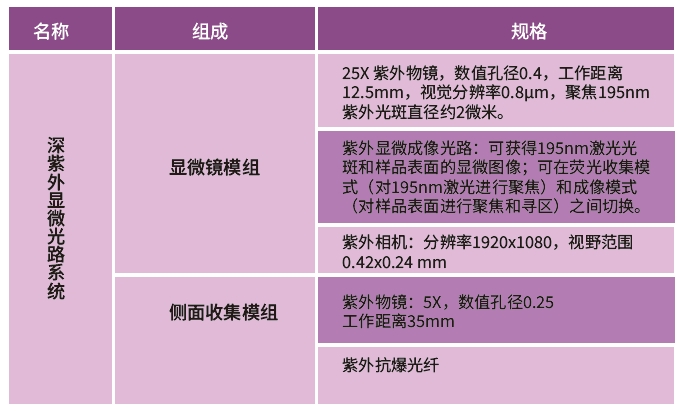

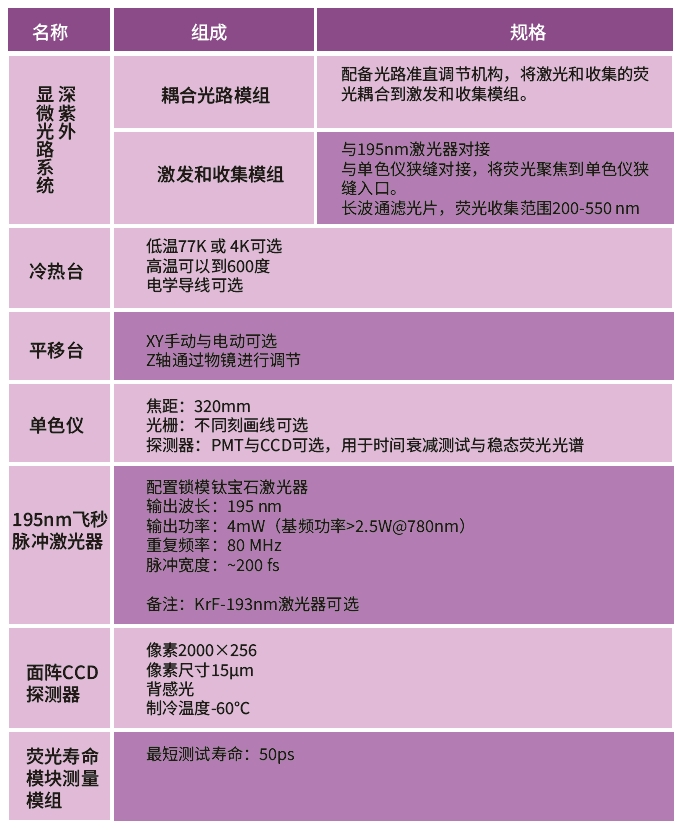

系統技術指標

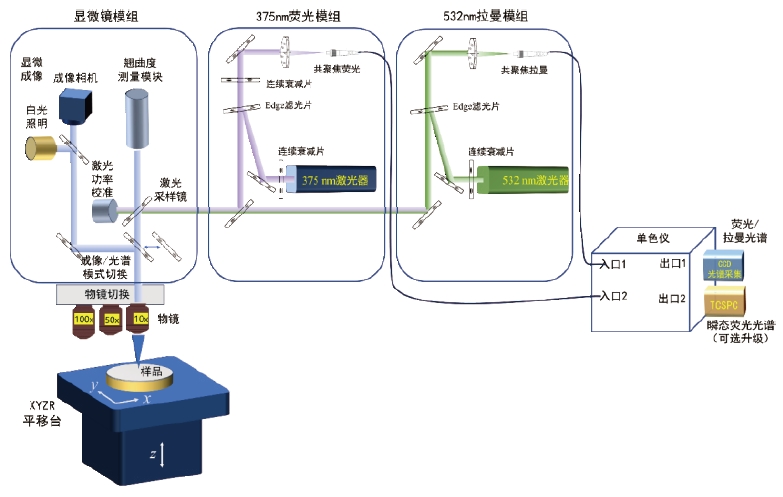

革命性的插槽式并聯光路設計
優勢:
強大的光路穩定性：取消了傳統意義上的顯微鏡周邊冗余，更加貼合光路穩定性要求比較高的未來應用場景
無限拓展的可能性：顯微鏡光路，熒光，RAMAN，振鏡掃描光電流光路，不同波長的熒光與RAMAN測試，依次并聯，無限拓展
定量測試的高準確度：激光功率校準集成在顯微鏡模組中，通過測量激光采樣鏡獲取的少量激光光強，可作為激光功率的實時校準和參考，并通過集成在熒光和拉曼模組中的連續衰減片調節光強。
更多的功能實現：熒光光強對于激發功率密度非常敏感，要準確的比較不同樣品的熒光光強，需要應用翹曲度模組通過自動對焦，固定激發光斑的大小，同時通過激光功率校準來固定激發光強，最終保證了顯微共聚焦熒光光強的穩定性和可比較性。

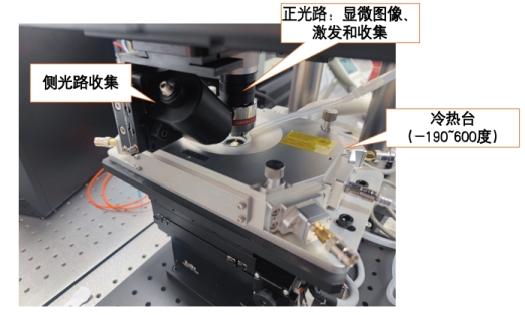

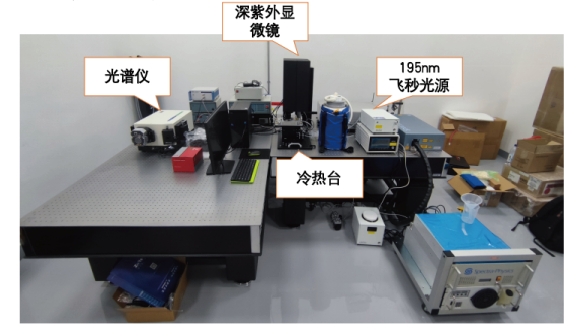

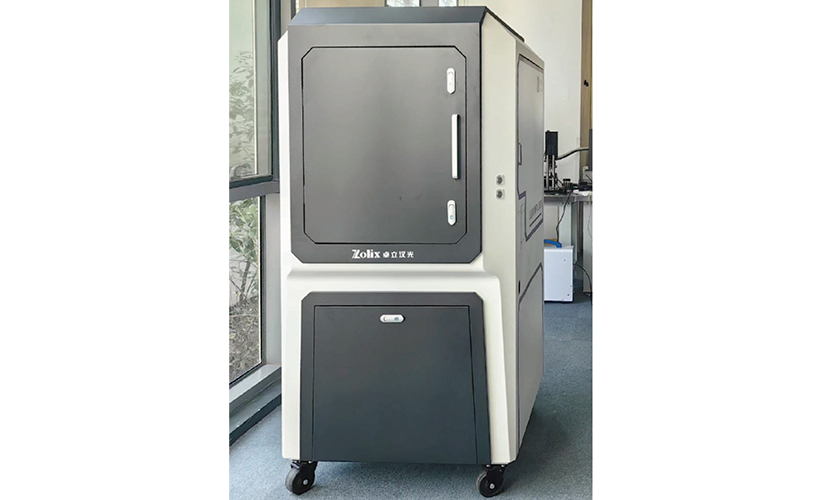

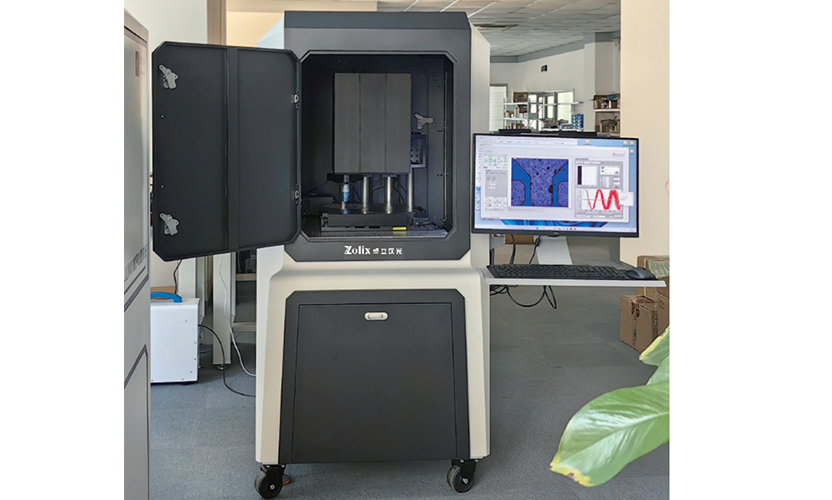

系統實際安裝照片

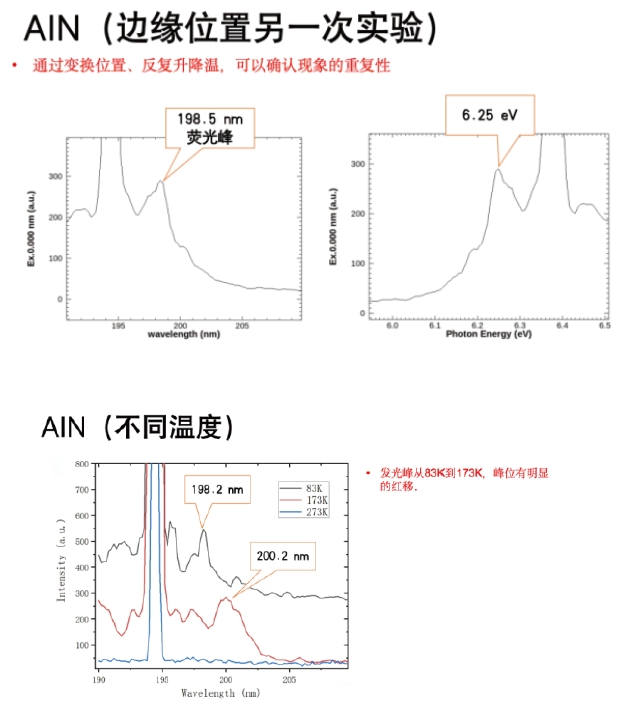

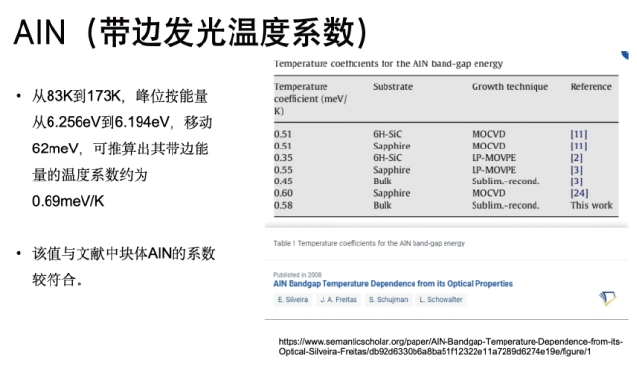

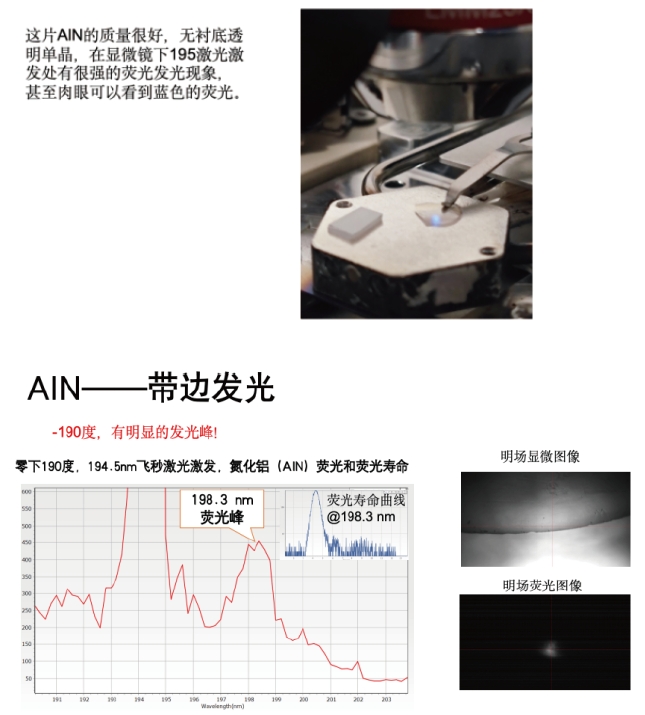

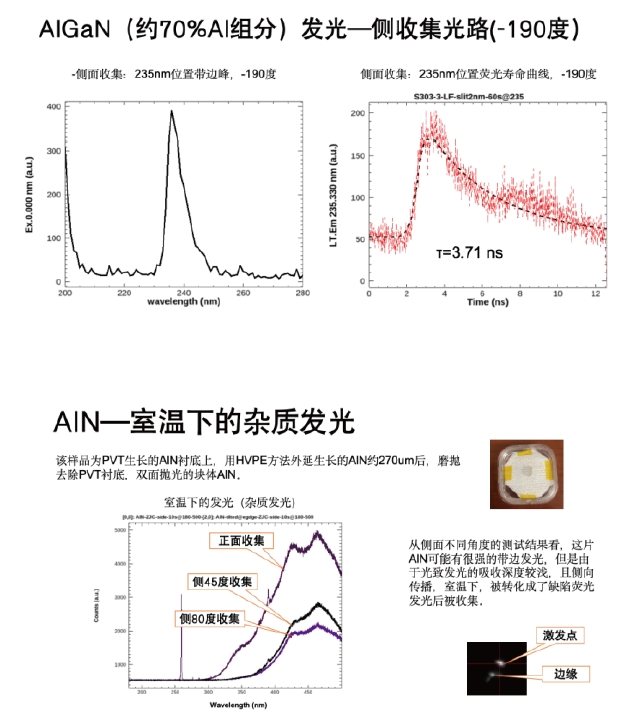

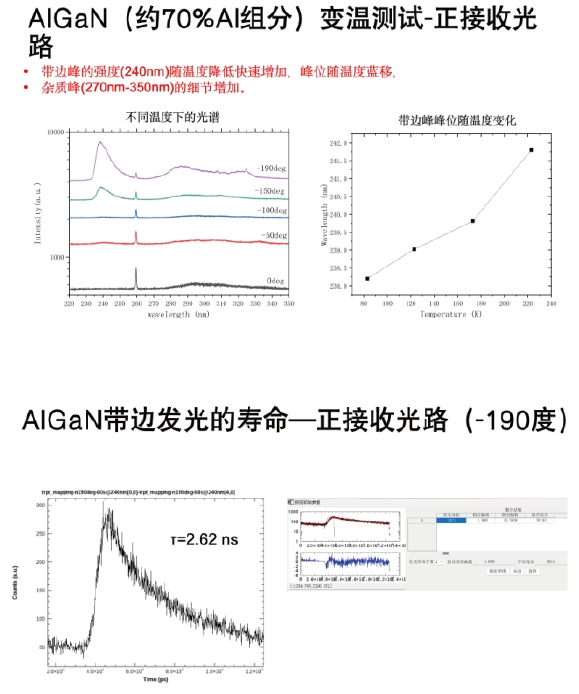

實測數據
智能化軟件平臺和模塊化設計
· 統一的軟件平臺和模塊化設計
· 良好的適配不同的硬件設備：平移臺、顯微成像裝置、光譜采集設備、自動聚焦裝置等
· 成熟的功能化模塊：晶圓定位、光譜采集、掃描成像Mapping、3D層析，Raman Mapping，F(xiàn)LIM，PL Mapping，光電流Mapping等。
· 智能化的數據處理模組：與數據擬合、機器學習、人工智能等結合的在線或離線數據處理模組，將光譜解析為成分、元素的分布等，為客戶提供直觀的結果。可根據客
· 戶需求定制光譜數據解析的流程和模組
· 可根據客戶需求進行定制化的界面設計和定制化的RECIPE流程設計，實現復雜的采集和數據處理功能。

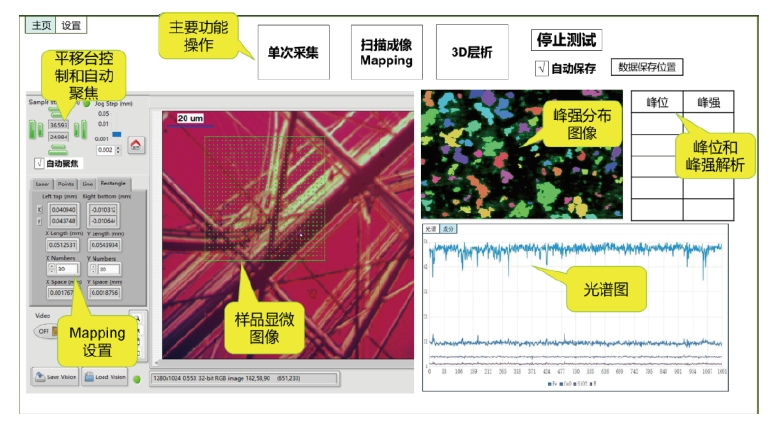

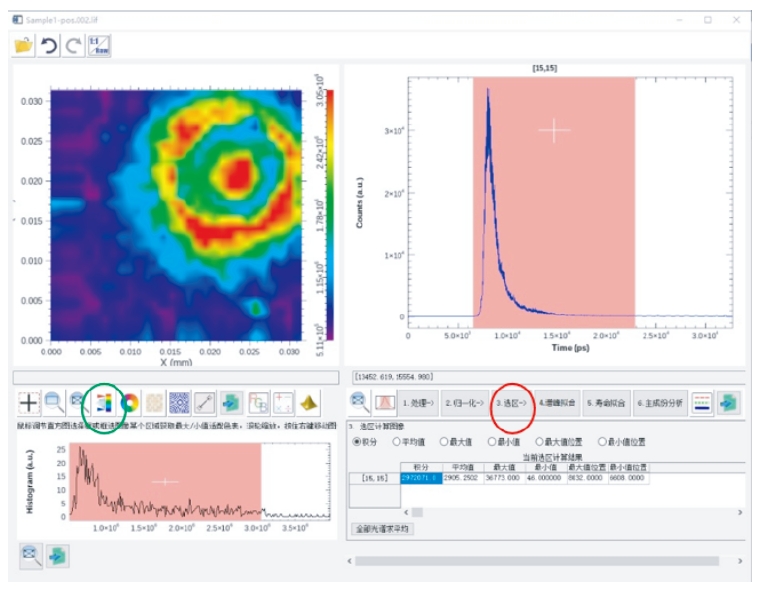

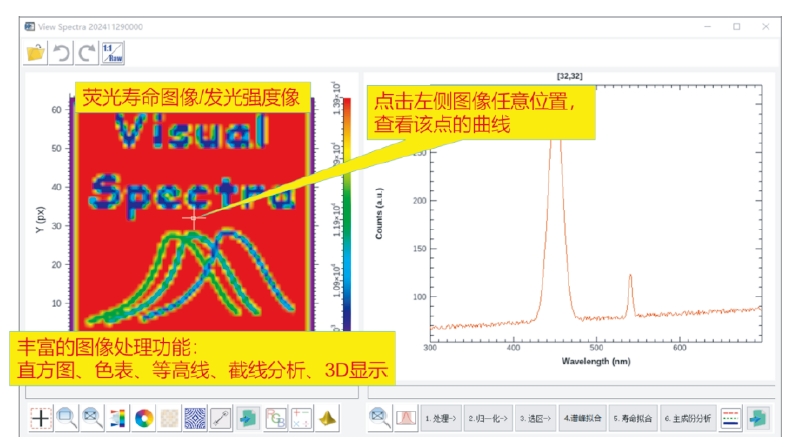

顯微光譜成像控制軟件界面
強大的光譜圖像數據處理軟件VISUALSPECTRA
顯示：針對光譜Mapping數據的處理，一次性操作，可對整個圖像數據中的每一條光譜按照設定進行批處理，獲得對應的譜峰、壽命、成分等信息，并以偽彩色或3D圖進行顯示。
顯微光譜成像控制軟件界面

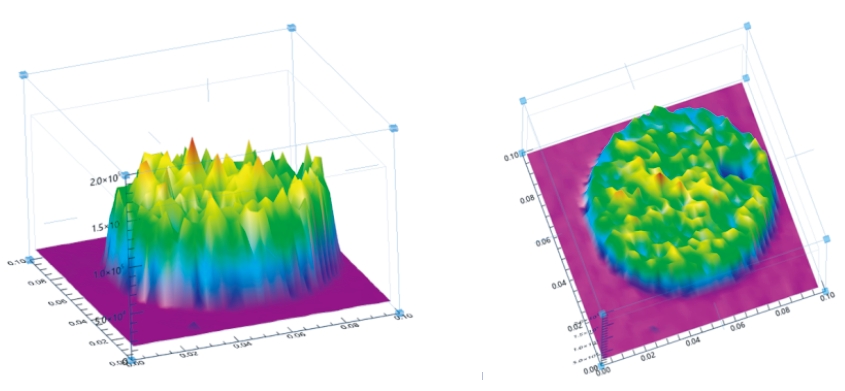

3D顯示

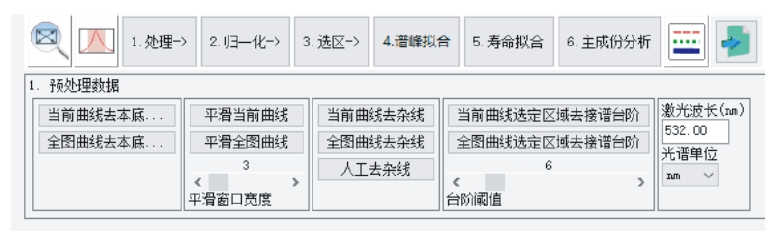

基礎處理功能:去本底、曲線平滑、去雜線、去除接譜臺階、光譜單位轉化
進階功能:光譜歸一化、選區獲取積分、*大、*小、*大/*小值位置等

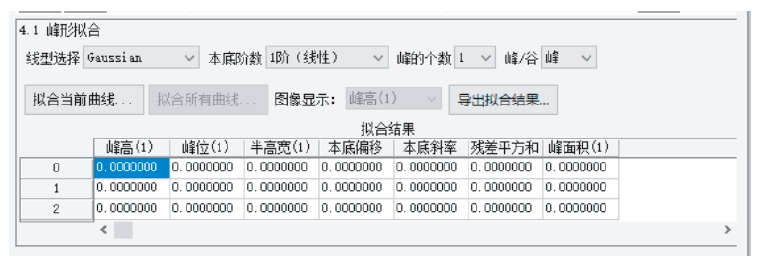

譜峰擬合:采用多種峰形(高斯、洛倫茲、高斯洛倫茲等)對光譜進行多峰擬合,獲取峰強、峰寬、峰位、背景等信息。

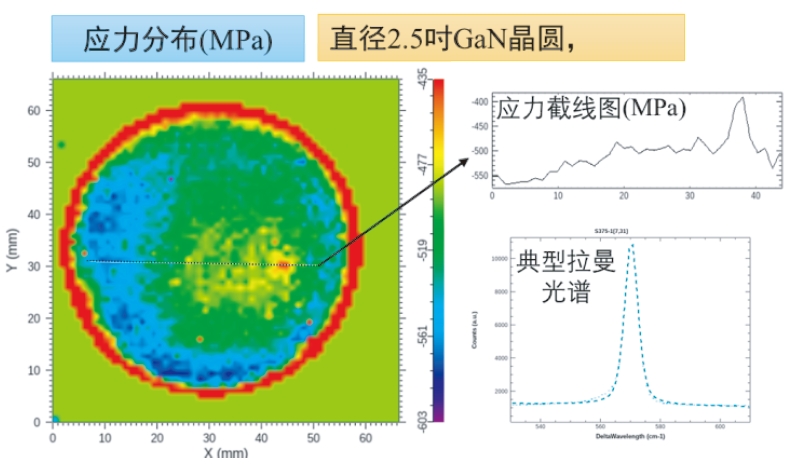

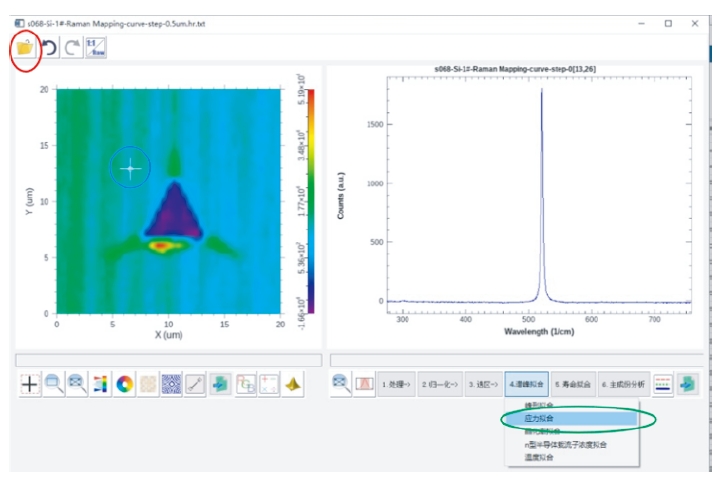

**功能:應力擬合:針對Si、GaN、SiC等多種材料,從拉曼光譜中解析材料的應力變化,直接獲得應力定量數值,并可根據校正數據進行校正。
**功能:應力擬合:針對S1、GAN、SIC等多種材料,從拉曼光譜中解析材料的應力變化,直接獲得應力定量數值,并可根據校正數據進行校正。

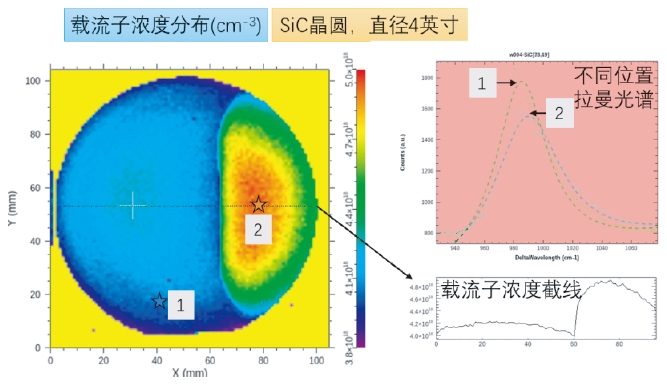

載流子濃度擬合

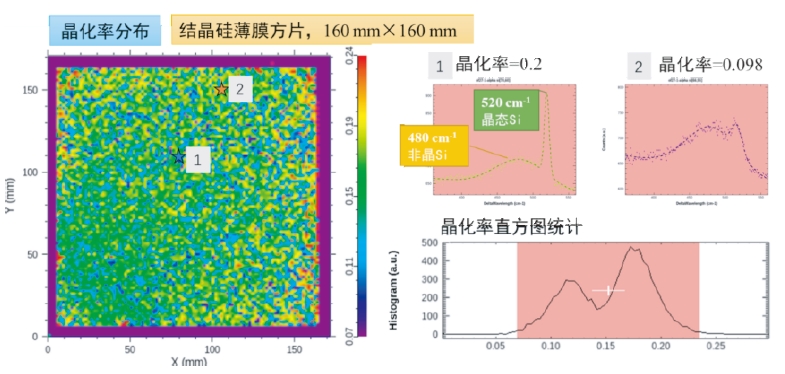

晶化率擬合

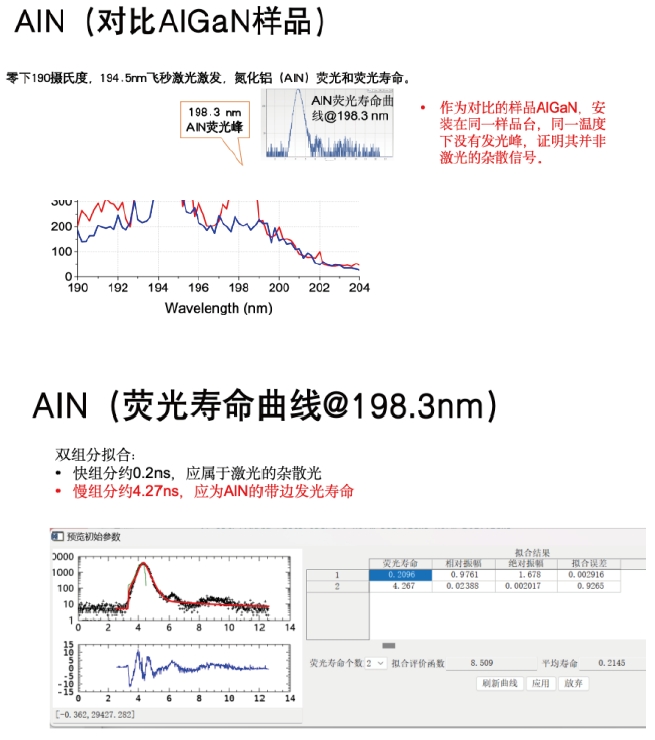

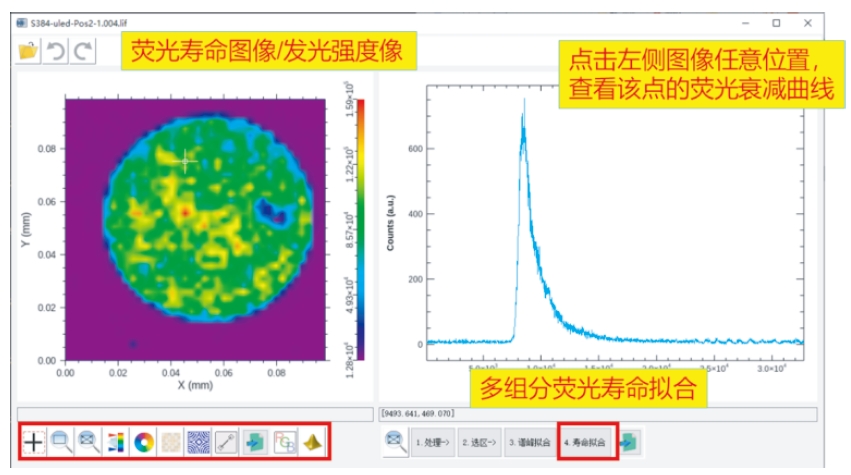

熒光壽命擬合
自主開發的一套時間相關單光子計數(TCSPC)熒光壽命的擬合算法，主要特色
1.從上升沿?cái)M合光譜響應函數(IRF)，無需實驗獲取。
2.區別于簡單的指數擬合，通過光譜響應函數卷積算法獲得每個組分的熒光壽命，光子數比例，計算評價函數和殘差，可扣除積分和響應系統時間不確定度的影響，獲得更加穩定可靠的壽命數值。
3.*多包含4個時間組分進行擬合。

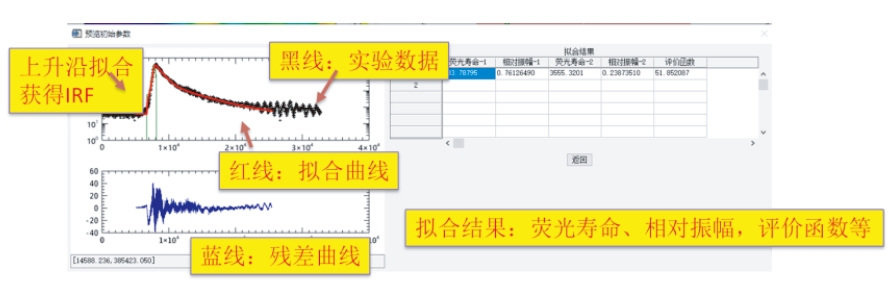

熒光壽命擬合

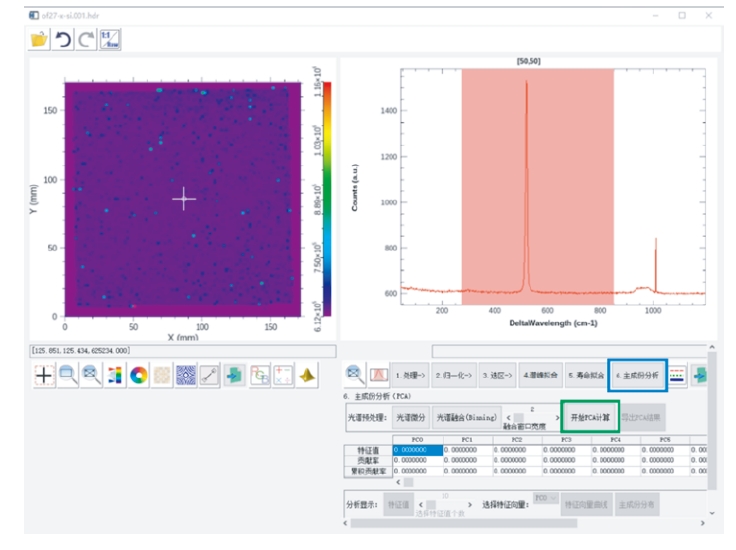

主成分分析和聚類分析

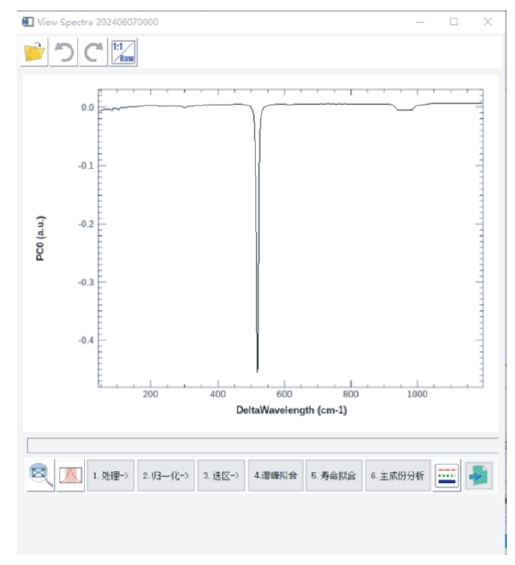

每個主成分的譜顯示

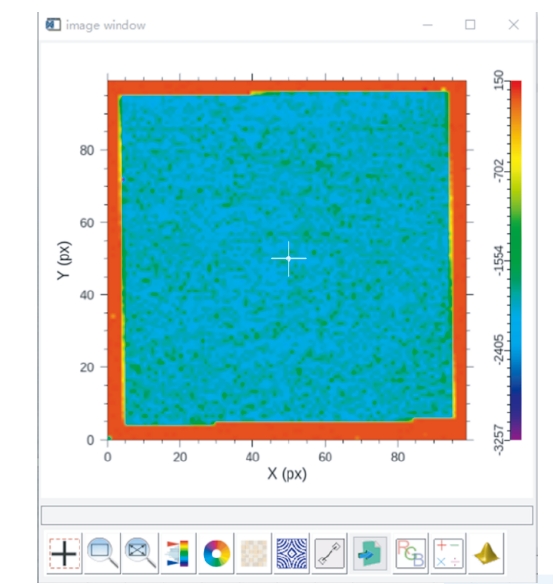

主成分的分布圖

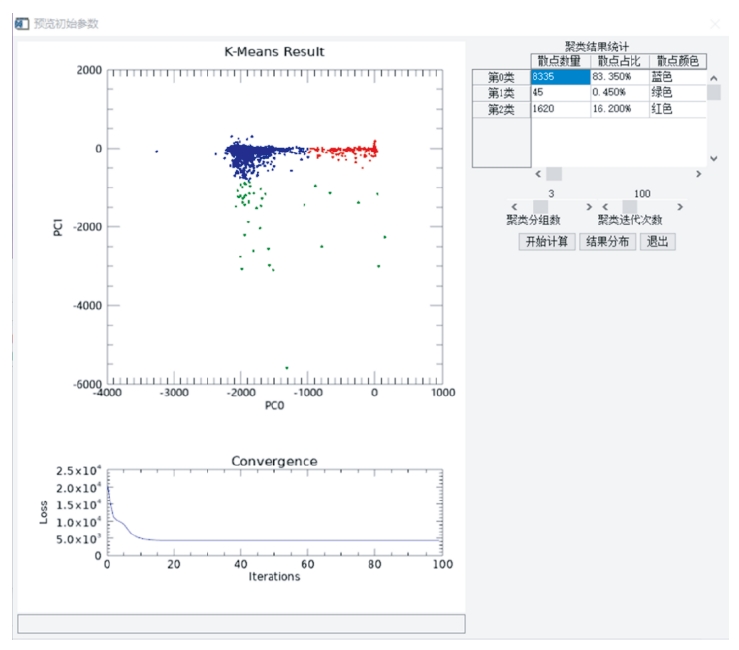

主成分聚類處理和分析
