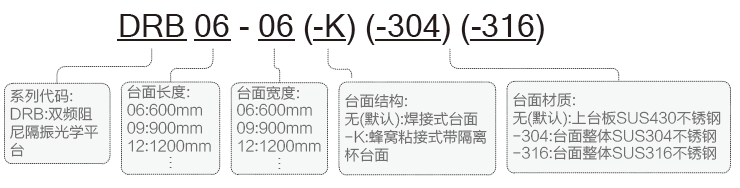

命名規則

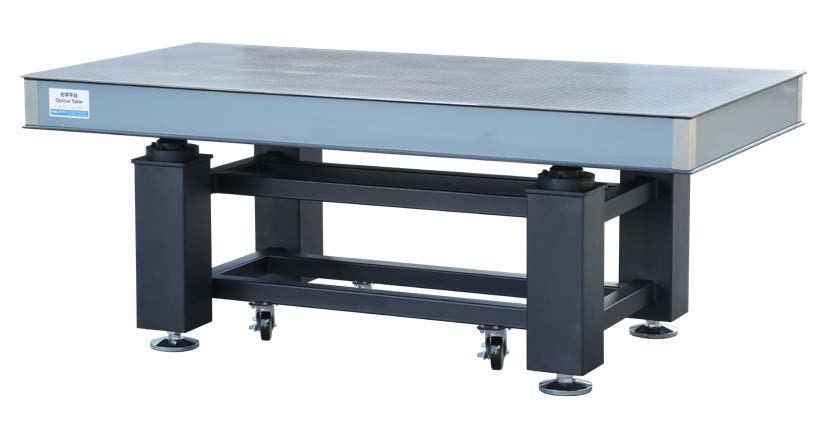

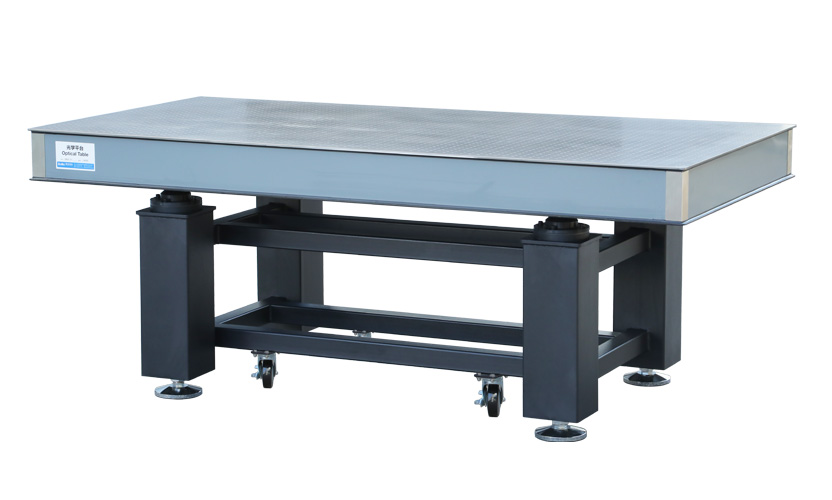

DRB系列薄型雙頻阻尼隔振光學平臺特點：
• 標準臺面上臺板材料為SUS430（1Cr17） 高導磁不 銹鋼，臺面也可選擇整體材料為SUS304弱磁不銹鋼面包板， 臺面也可選擇整體材料為SUS316極弱磁不銹鋼面包板。
• 采用 B 型雙頻阻尼隔振系統，固有頻率通常小于7~20Hz。
• 表面經過亞光處理，可有效減少雜散光。
• 整體焊接支架，剛性高，穩定性好。
• 側面為灰色鋁塑板，美觀、實用，四角用不銹鋼板包角。
• 高性價比的阻尼隔振光學平臺。
應用領域：
• 兼顧較低隔振要求與臺面穩定的實驗場景，如簡單光學實驗，放置較低精度光學儀器。
技術指標：
• 固有頻率：＜7~20Hz，同負載和實際使用情況相關
• 平面度：0.1mm/600mm×600mm
• 臺面：上臺板4~6mm厚不銹鋼
• 底板：下底板4~6mm厚，表面噴黑塑處理
• 臺面厚度：50/100/150/200mm，詳見選型表
• 臺面加支架總高度800mm，總高度可調范圍：-10~+15mm
• 孔距：25mm×25mm
• 最邊緣孔距邊：37.5mm
• 孔徑：M6
• 重量：50mm厚臺面約：110Kg/m2
100mm厚臺面約：120Kg/m2
150mm厚臺面約：130Kg/m2
200mm厚臺面約：140Kg/m2

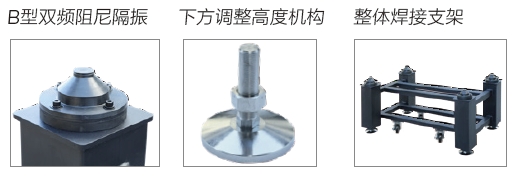

細節說明：

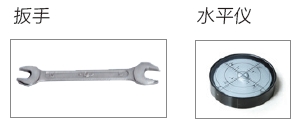

其它配件：
DRB系列薄型雙頻阻尼隔振光學平臺選型表：
|
產品型號
|
整體規格
|
臺面厚度
（mm）
|
臺面自重（Kg）
|
支撐腿截面積
（mm）
|
支架負載能力（Kg）
|
備注
|
|
DRB06-06（-K）
|
600×600×800
|
50
|
40
|
80×80
|
500
|
4支撐
|
|
DRB09-06（-K）
|
900×600×800
|
50
|
59
|
80×80
|
500
|
4支撐
|
|
DRB10-08（-K）
|
1000×800×800
|
50
|
88
|
80×80
|
500
|
4支撐
|
|
DRB12-06（-K）
|
1200×600×800
|
50
|
79
|
80×80
|
500
|
4支撐
|
|
DRB12-08（-K）
|
1200×800×800
|
50
|
106
|
80×80
|
500
|
4支撐
|
|
DRB12-09（-K）
|
1200×900×800
|
50
|
119
|
80×80
|
500
|
4支撐
|
|
DRB12-12（-K）
|
1200×1200×800
|
50
|
158
|
80×80
|
500
|
4支撐
|
|
DRB15-09（-K）
|
1500×900×800
|
100
|
162
|
120×120
|
800
|
4支撐
|
|
DRB15-10（-K）
|
1500×1000×800
|
100
|
180
|
120×120
|
800
|
4支撐
|
|
DRB15-12（-K）
|
1500×1200×800
|
100
|
216
|
120×120
|
800
|
4支撐
|
|
DRB15-15（-K）
|
1500×1500×800
|
100
|
270
|
120×120
|
800
|
4支撐
|
|
DRB18-09（-K）
|
1800×900×800
|
100
|
194
|
120×120
|
800
|
4支撐
|
|
DRB18-10（-K）
|
1800×1000×800
|
100
|
216
|
120×120
|
800
|
4支撐
|
|
DRB18-12（-K）
|
1800×1200×800
|
100
|
259
|
120×120
|
800
|
4支撐
|
|
DRB18-15（-K）
|
1800×1500×800
|
100
|
324
|
120×120
|
800
|
4支撐
|
|
DRB20-10（-K）
|
2000×1000×800
|
150
|
260
|
160×160
|
1000
|
4支撐
|
|
DRB20-12（-K）
|
2000×1200×800
|
150
|
312
|
160×160
|
1000
|
4支撐
|
|
DRB20-15（-K）
|
2000×1500×800
|
150
|
390
|
160×160
|
1000
|
4支撐
|
|
DRB24-12（-K）
|
2400×1200×800
|
150
|
374
|
160×160
|
1000
|
4支撐
|
|
DRB24-15（-K）
|
2400×1500×800
|
150
|
468
|
160×160
|
1000
|
4支撐
|
|
DRB24-18
|
2400×1800×800
|
150
|
562
|
160×160
|
1000
|
4支撐
|
|
DRB30-12（-K）
|
3000×1200×800
|
200
|
504
|
160×160
|
1500
|
6支撐
|
|
DRB30-15（-K）
|
3000×1500×800
|
200
|
630
|
160×160
|
1500
|
6支撐
|
|
DRB35-12
|
3500×1200×800
|
200
|
588
|
160×160
|
1500
|
6支撐
|
|
DRB35-15
|
3500×1500×800
|
200
|
735
|
160×160
|
1500
|
6支撐
|
注：產品型號不帶（-K），表示無蜂窩粘接式帶隔離杯臺面可選。

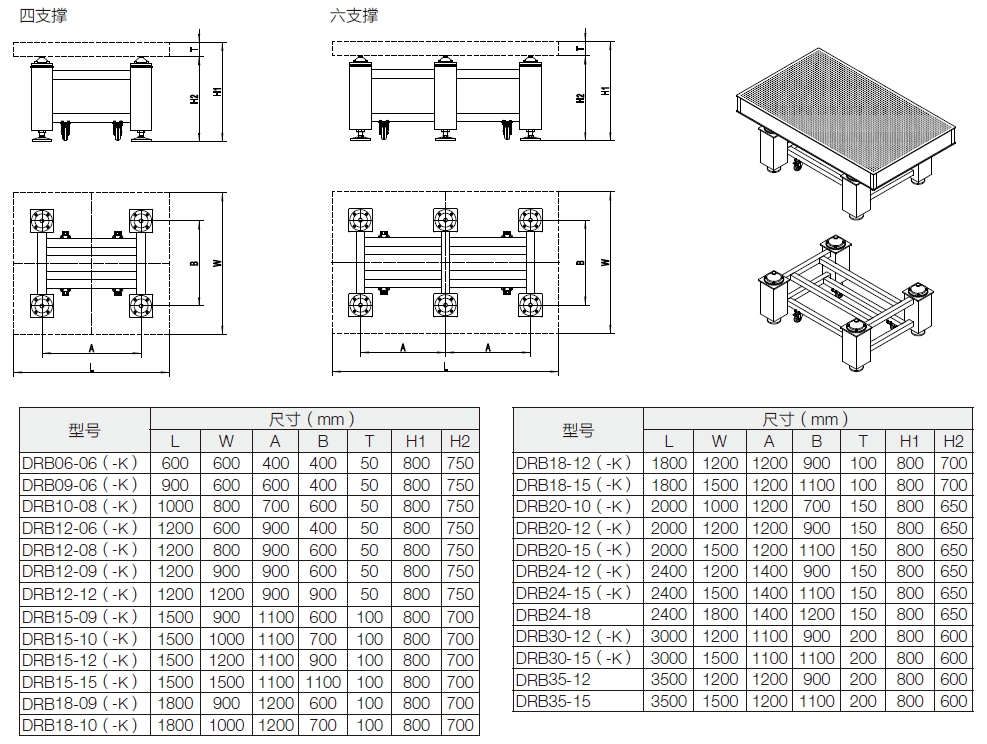

尺寸圖
