首頁 > 產品 > 光學平臺 > 氣浮隔振平臺 > TPR系列三線擺式氣浮隔振平臺

TPR系列

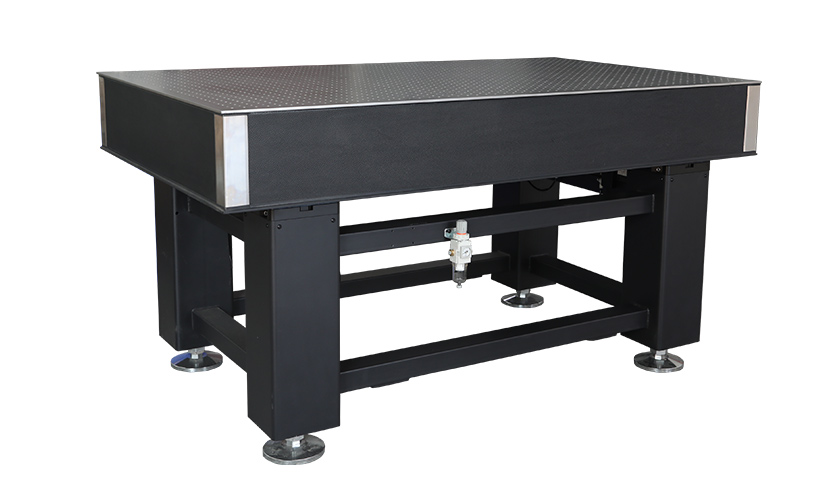

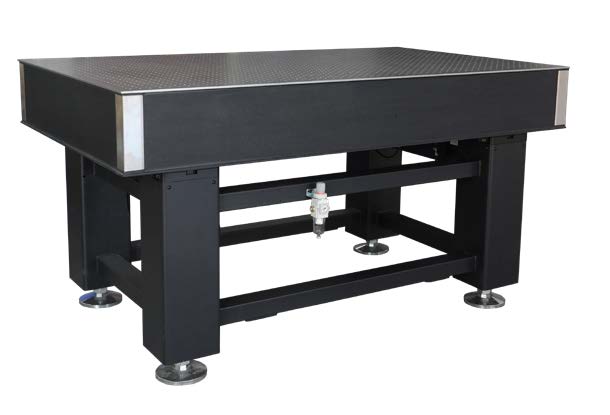

TPR系列三線擺式氣浮隔振平臺

TPR系列三線擺氣浮隔振光學平臺是卓立漢光結合多年在隔振領域研發和生產的經驗和總結，研制出的新型氣浮隔振光學平臺。該隔振平臺引入三線擺系統，不僅保證在垂直方向有很低的固有頻率，而且在水平方向上的固有頻率也非常低，對低頻水平振動的消除效果非常好。非常適合于對垂直方向和水平方向隔振要求都比較高的環境。

產品咨詢

資料下載

資料與圖紙

產品概述

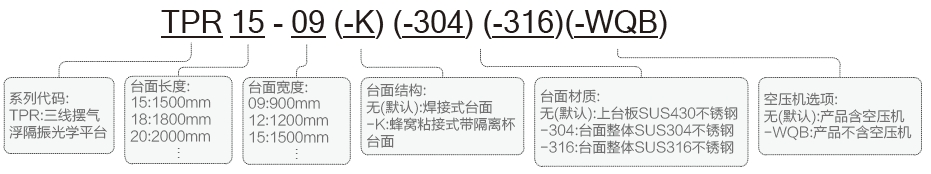

命名規則

TPR系列三線擺氣浮隔振光學平臺特點：
• 引入對隔振有較好效果的三線擺系統。
• 采用層流阻尼元件，系統反應更靈敏。
• 標準臺面上臺板材料為SUS430（1Cr17 ）高導磁不銹鋼，臺面也可選擇整體材料為SUS304弱磁不銹鋼面包板，臺面也可選擇整體材料為SUS316極弱磁不銹鋼面包板。

應用領域：
• 對隔振要求非常高的光學實驗，干涉測量、超快光學、量子光學、光通訊、高分辨顯微實驗、微納光學、非線性光學、半導體行業、搭建復雜長程光路等。

TPR系列三線擺氣浮隔振光學平臺技術指標：
• 固有頻率：垂直方向＜1.5~2.5Hz；水平方向＜1~1.5Hz

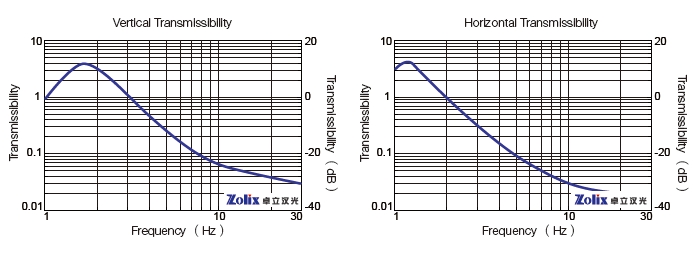

• 隔振效率：垂直方向：5Hz時：75~92%；10Hz時：90%~95%

水平方向：5Hz時：88~94%；10Hz時：92%~98%

• 隔振方式：三線擺隔振系統

• 阻尼方式：層流阻尼

• 工作臺面：三層夾心式蜂窩結構（可選配蜂窩粘接式帶隔離杯臺面）

• 表面平面度：焊接式臺面：0.02~0.05mm/600mm×600mm

粘接式臺面：0.1mm/600mm×600mm

• 臺面厚度：200mm/300mm

• 臺面：上臺板4~6mm厚不銹鋼

• 底板：下底板4~6mm厚，表面噴黑塑處理

• 側面包飾：焊接臺面為藍色皮革；粘接臺面為黑色皮革；

• 安裝孔：M6

• 孔距：25mm×25mm

• 安裝孔距邊：37.5mm

• 臺面加支架總高度：800mm

• 總高度可調范圍：-10~+15mm

• 支架負載：1000kg（4支撐）/1500kg（6支撐）

• 單個隔振腿負載：250kg

• 最大空氣壓力：0.7MPa

• 建議工作空氣壓力：0.3~0.4MPa

• 水平重復精度：±0.5mm

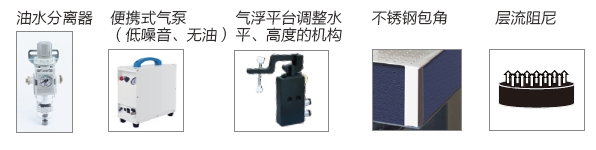

細節說明：

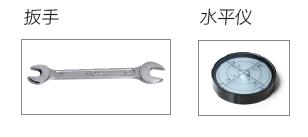

其它配件：

選型表：

產品型號	整體規格	臺面厚度	臺面自重（Kg）	支撐腿截面積	支架負載能力（Kg）	備注
TPR15-09（-K）	1500×900×800	200	189	160×160	1000	4支撐
TPR15-10（-K）	1500×1000×800	200	210	160×160	1000	4支撐
TPR15-12（-K）	1500×1200×800	200	252	160×160	1000	4支撐
TPR15-15（-K）	1500×1500×800	200	315	160×160	1000	4支撐
TPR18-09（-K）	1800×900×800	200	227	160×160	1000	4支撐
TPR18-10（-K）	1800×1000×800	200	252	160×160	1000	4支撐
TPR18-12（-K）	1800×1200×800	200	302	160×160	1000	4支撐
TPR18-15（-K）	1800×1500×800	200	378	160×160	1000	4支撐
TPR20-10（-K）	2000×1000×800	200	280	160×160	1000	4支撐
TPR20-12（-K）	2000×1200×800	200	336	160×160	1000	4支撐
TPR20-15（-K）	2000×1500×800	200	420	160×160	1000	4支撐
TPR24-12（-K）	2400×1200×800	200	403	160×160	1000	4支撐
TPR24-15（-K）	2400×1500×800	200	504	160×160	1000	4支撐
TPR24-18	2400×1800×800	200	605	160×160	1000	4支撐
TPR30-12（-K）	3000×1200×800	300	601	160×160	1500	6支撐
TPR30-15（-K）	3000×1500×800	300	752	160×160	1500	6支撐
TPR35-12	3500×1200×800	300	701	160×160	1500	6支撐
TPR35-15	3500×1500×800	300	877	160×160	1500	6支撐

注：產品型號不帶（-K），表示無蜂窩粘接式帶隔離杯臺面可選。

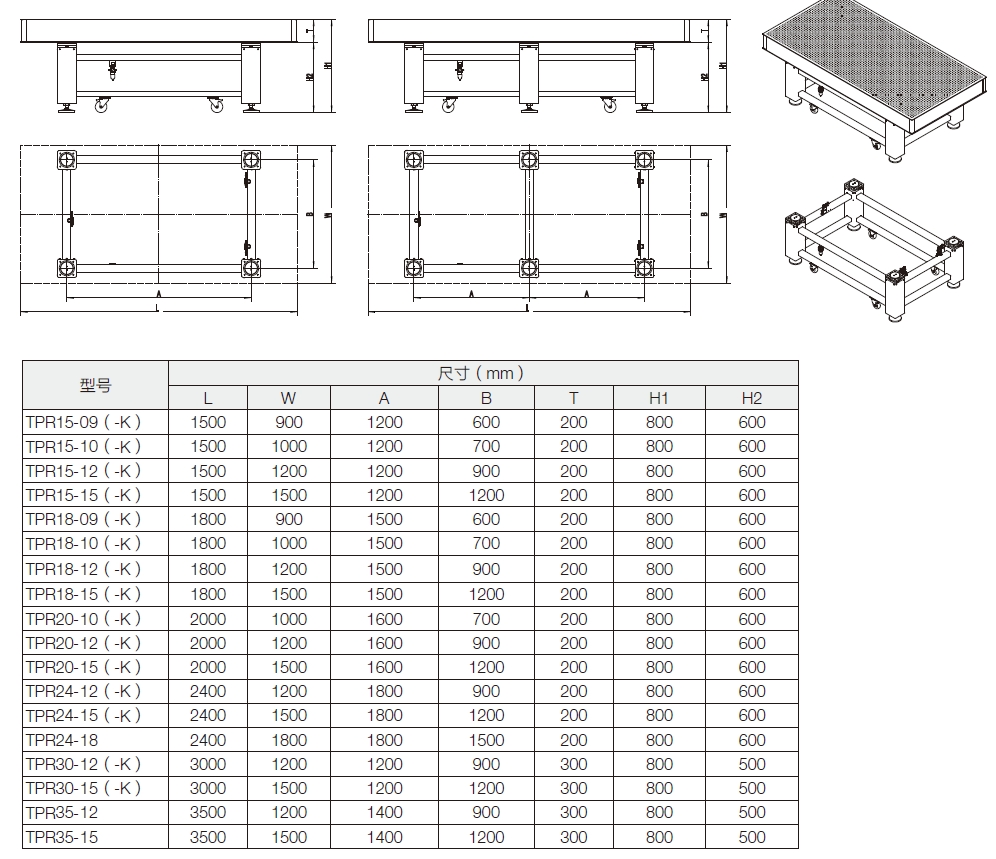

尺寸圖
