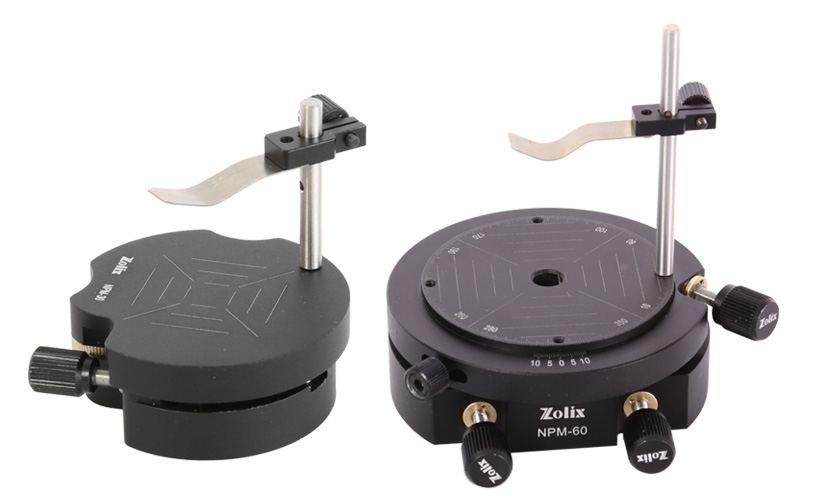

NPM系列
| 型號 | NPM-30 | NPM-60 | |
| *大裝卡高度 | 30 | 60 | |
| 臺面尺寸 | φ62 | φ70 | |
| 調整角度 | 俯仰(°) | ±3 | |
| 偏擺(°) | ±3 | ||
| 旋轉(°) | ±5 | 粗調360，精調±5 | |
| *大安裝高度 | MAX30 | MAX60 | |
| 螺紋副旋轉一周 調整角度 |
俯仰(°) | ≈0.76 | ≈0.39 |
| 偏擺(°) | ≈0.76 | ≈0.45 | |
| 旋轉(°) | ≈0.82 | ≈0.57 | |
| 主體材質及表面處理 | 鋁合金，黑色陽極氧化處理 | ||
| 總體高度 | 65 | 109 | |
| 安裝孔 | M6 | M6，4個M4 | |
| 自重 | 180 | 475 | |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| NPM-30 |  |
 |
| NPM-60 | |
|
