OMHS-PM系列棱鏡調整架說明：
OMHS-PM系列是基于OMHS結構結合全新的設計理念推出的適于安裝各類棱鏡的光學調整架。
特點：
• 優質材料：主體采用優質鋁合金，表面黑色陽極氧化處理
• 穩定結構：
①將傳統下方調節棱鏡臺的結構改為標準調整架的后方調節結構，可同時提供俯仰、偏擺、平移三維調整
②合理的設計使拉力分布更加均勻，結構更加穩定
③高度可調的彈性機構可靠地固定各類棱鏡、立方體
④臺面中心帶有十字刻線，定位方便
• 高靈敏度：采用3個0.25mm螺距的超細牙螺紋副進行三維調節，保證了產品的高靈敏度
• 通用性強：通用安裝孔，M4、M6螺絲均可安裝。
選型表：
| 型號 |
OMHS-PM30 |
OMHS-PM60 |
| *大裝卡高度 |
30 |
60 |
| 臺面尺寸 |
44×44 |
74×74 |
| 調整角度(°) |
±3 |
| 光軸(Z軸)行程 |
MAX6 |
| 螺紋副旋轉一周調整角度(°) |
≈0.39 |
≈0.25 |
| 主體材質及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 總體高度 |
57.5 |
92.5 |
| 固定板厚度 |
18 |
| 拉簧數量 |
4 |
| 安裝孔 |
M6,φ8沉孔 |
| 自重 |
160 |
240 |

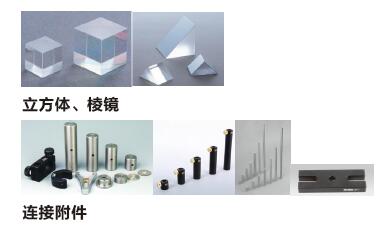

關聯產品
