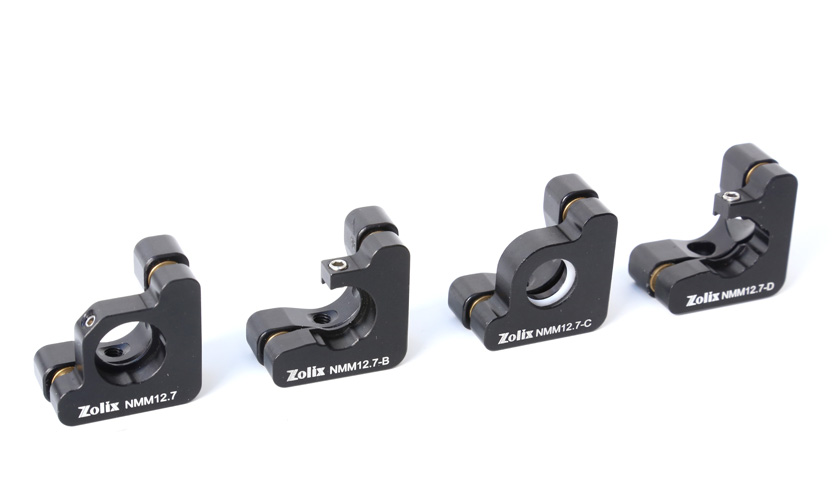

微型調整架NMM系列
NMM 系列光學調整架是卓立漢光為裝夾小口徑圓形鏡片專門設計的光學調整架。該系列產品大幅減小了外形尺寸，分為28.5mm 和20mm 兩個系列，極其適用于緊湊光路的調節。
微型調整架NMM系列特點：
• 優質材料：主體采用優質鋁合金，表面黑色陽極氧化處理
• 精巧結構：
①在有限的空間內設計了四拉簧，增大拉力的同時使拉力分布更加均勻，結構更加穩定
②整體外形分為28.5mm和20mm兩個系列，適用于緊湊光路
• 高靈敏度：采用0.25mm螺距的超細牙螺紋副進行二維調節，具有更高的靈敏度
• 調節方便：螺紋副后端帶內六角調整孔，可用標配六角手輪或六角扳手進行調整，可放大旋轉半徑，提高調整靈敏度
微型調整架NMM系列選型表
| 型號 |
NMM12.7 |
NMM12.7-B |
NMM12.7-C |
NMM12.7-D |
| 裝卡直徑 |
φ12.5/φ12.7 |
| 裝卡厚度 |
3~5 |
| 調整角度(°) |
±3 |
| 通光孔徑 |
φ11 |
φ11 |
φ11 |
φ7/φ11 |
| 中心高度 |
14 |
| 螺紋副旋轉一周調整角度(°) |
≈0.75 |
| 主體材質及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 固定板厚度 |
8 |
8 |
8 |
9 |
| 拉簧數量 |
4 |
4 |
4 |
3 |
| 安裝孔 |
M4 |
M4 |
M4 |
M4，φ6沉孔 |
| 自重 |
20 |
| 型號 |
NMM8m |
NMM10m |
NMM12.7m |
| 裝卡直徑 |
φ8 |
φ10 |
φ12.5/φ12.7 |
| 裝卡厚度 |
2~4 |
2~4 |
2~4 |
| 調整角度(°) |
±3 |
| 通光孔徑 |
φ7 |
φ9 |
φ11.7 |
| 中心高度 |
10 |
| 螺紋副旋轉一周調整角度(°) |
≈0.975 |
| 主體材質及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 固定板厚度 |
6 |
| 拉簧數量 |
4 |
| 是否帶鎖緊 |
是 |
| 安裝孔 |
M4 |
| 自重 |
10 |

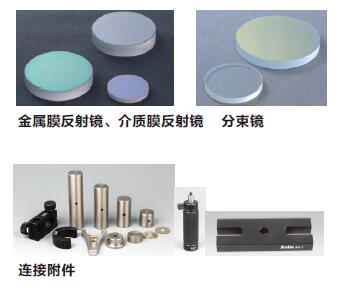

關聯產品：
