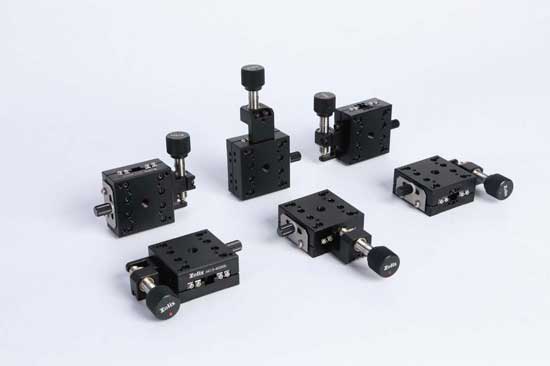

AK 系列產品是卓立漢光開發的高精密級手動直線滑臺，該系列產品主體材料采用2024 鋁合金，表面氧化黑處理，強度較高、耐磨性好、外形美觀。采用交叉滾柱導軌，負載能力強，耐用性好。配合導軌面精密磨削技術，使該系列產品具有不大于2μm 的高靈敏度，并且運行平順，全行程范圍直線度不大于3μm。該系列產品臺面尺寸多樣、厚度適中，可以單維或多維組合使用，適合對負載能力、運動精度等要求更高的情況下使用。
AK系列高精密手動直線滑臺特點：
• 采用交叉滾柱導軌，負載能力強、耐用性好
• 導軌安裝面采用精密磨削工藝，使得產品具有高靈敏度、高運動精度
• 主體材料為2024鋁合金，表面氧化黑處理，強度較高、耐磨性好、外形美觀
• 具有分厘卡和微調螺紋副2種驅動方式，分為左側、右側、中間驅動，使用靈活方便，可選配差動分厘卡
• 產品尺寸豐富、交貨期短、配套性好、性價比高

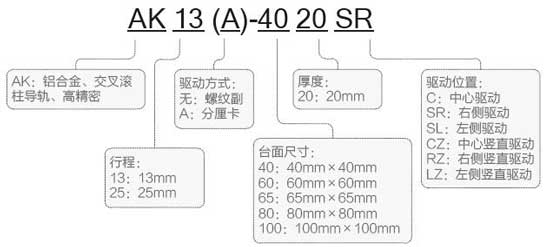

AK系列高精密手動直線滑臺命名規則：
選型表
| 型號 |
AK13(A)-
4020(xx) |
AK13(A)-
6020(xx) |
AK25(A)-
6520(xx) |
AK25(A)-
8020(xx) |
AK25(A)-
10020(xx) |
| 行程 |
13 |
13 |
25 |
25 |
25 |
| 臺面尺寸 |
40×40 |
60×60 |
65×65 |
80×80 |
100×100 |
| 厚度 |
20 |
| 導軌 |
交叉滾柱導軌 |
| 驅動方式 |
螺紋副(帶A為分厘卡) |
| 驅動位置 |
C：中心驅動，SR：右側驅動，SL：左側驅動
CZ：中心豎直驅動，RZ：右側豎直驅動，LZ：左側豎直驅動 |
| 主體材料及表面處理 |
鋁合金，黑色陽極氧化處理 |
| 自重(Kg) |
0.12 |
0.25 |
0.28 |
0.5 |
0.7 |
| 靈敏度(µm) |
≤2 |
| 分厘卡*小讀數(mm) |
0.01 |
| 運動平行度(µm) |
≤10 |
| 直線度(µm) |
≤3 |
| 俯仰(″) |
≤25 |
| 偏擺(″) |
≤15 |
| 水平負載(Kg) |
2 |
5 |
6 |
10 |
15 |
| 豎直負載(Kg) |
1 |
2 |
2.5 |
5 |
7 |
注：豎直負載
*限“-xZ型”直線滑臺
『注：更多產品型號及尺寸圖詳見資料下載』
