條紋相機是一種同時具備高時間分辨（皮秒）與高空間分辨（微米）的瞬態光學過程測量?jī)x器，既可直接用來測量超短光脈沖輻射的強度-時間-空間關聯波形，也可以作為高時間分辨的圖像記錄設備和其它儀器，如顯微鏡、光譜儀等，構成聯合診斷系統，實現超快空間-強度-時間分辨或能譜-強度-時間分辨的關聯參數測量，是超快光化學、光物理、熒光過程、超短激光技術等領域研究的關鍵工具。
TIMART系列條紋相機 是中國科學院西安光學精密機械研究所面向普通科研市場*新研制成功的通用型條紋相機。該系列條紋相機采用國際先進的同步掃描條紋變像管，集成了數字化同步掃描模塊和單次觸發掃描模塊，國際首次實現程控切換單次掃描和同步掃描功能，極大的降低了用戶使用難度，拓寬了相機使用范圍。配合卓立漢光的光譜測試系統，可實現200nm到850nm光譜范圍高靈敏時域光譜測量。同步掃描模式*高可實現300MHz同步測量，單次掃描模式可實現1kHz重復觸發，使得條紋相機真正實現了通用化，走進普通實驗室！

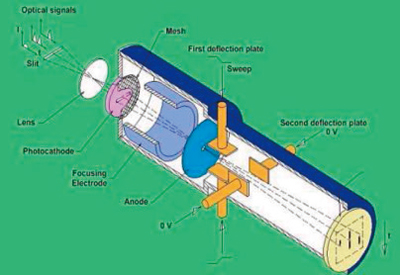

圖1： 條紋相機工作原理示意圖

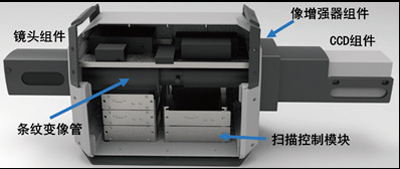

圖2： 條紋相機結構圖

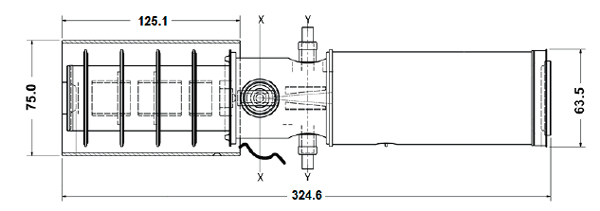

圖3：同步掃描條紋管及機械尺寸圖

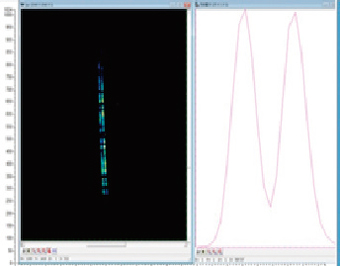

圖4： 1ps 時間分辨率測量 |

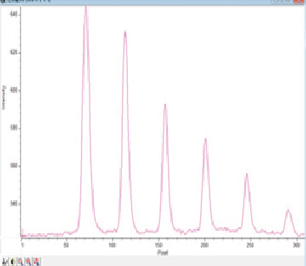

圖5： 掃描非線性<5% |

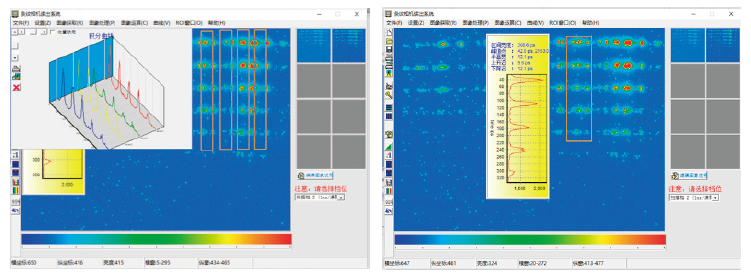

圖6： 條紋相機軟件讀出系統界面
典型特點：
|
紫外至近紅外光譜響應，2ps時間分辨
|
條紋管多種光陰極可選，覆蓋UV-VIS-NIR 寬光譜范圍，*高2ps 的時間分辨率以及50lp/mm 空間分辨率
|
|
主流核心部件，
國際成熟品質保障
|
條紋管模塊，增強器模塊及相機耦合讀出模塊均選用主流廠家成熟產品，實現優異性能的同時，保障了量產穩定性和一致性
|
|
兼容兩種工作模式
|
同步掃描模塊與單次低頻掃描模塊程控切換，可實現單次發光現象到高重頻（300MHz）發光現象高靈敏度、高時間分辨獲取，提升了系統通用性
|
|
優化系統配置，提供超高靈敏度
|
可以提供雙級聯MCP增強器作為信號增強，提供103-105信號增益以改善弱信號探測靈敏度；
采用科研級大面陣制冷型相機作為讀出單元,16 bits 輸出， >10000:1 動態范圍；
光纖面板耦合讀出方式，相比鏡頭耦合讀出系統提升超過20倍的耦合效率。
|
|
專業的軟件控制界面
|
一體化相機控制界面，可訂制化集成ccd、光譜儀一體化控制，流程清晰，操作簡單；
專業條紋圖像采集、增強顯示與數據處理軟件，幫助實現數據深度挖掘
|
|
本地化專業技術支持服務，免除后顧之憂
|
無需苦等出口許可，超短交貨期！
專業售后支持，本地技術團隊快速響應！
可預約免費樣機、樣品測試！
|
|
與光譜儀連用，提供完整時域光譜測試解決方案
|
條紋相機與光譜儀配合使用，可實現光譜、光強與時間信息同時測量，
完整方案可快速實現從ps到s量級寬范圍時間分辨光譜測試
|
通用型XSC系列條紋相機選型指南：
S---高重頻同步掃描
T---單次、低重頻掃描
F---光纖面板耦合讀出
L---鏡頭耦合讀出
10,20,40---條紋管狹縫長度尺寸
1/-2----單級或雙級聯MCP像增強
HDR---高動態范圍
光譜儀建議選型參數列表：
| 光譜儀型號 |
Omni-λ2002i |
Omni-λ3008i |
Omni-λ5008i |
Omni-λ7508i |
| 光譜儀焦距 |
200mm |
320mm |
500mm |
750mm |
| 相對孔徑 |
F/3.5 |
F/4.2 |
F/6.5 |
F/9.7 |
| 光譜分辨率（1200l/mm） |
0.3nm |
0.1nm |
0.08nm |
0.05nm |
| 波長準確度 |
+/-0.2nm |
+/-0.2nm |
+/-0.15nm |
+/-0.1nm |
| 倒線色散(1200l/mm) |
3.6nm/mm |
2.3nm/mm |
1.7nm/mm |
1.1nm/mm |
| 光柵尺寸 |
50*50mm |
68*68mm |
68*68mm |
68*68mm |
| 光柵臺 |
雙光柵 |
三光柵 |
三光柵 |
三光柵 |
| 與條紋相機耦合 |
中繼光路耦合 |
| 光譜儀入口選項 |
光纖及光纖接口，標準熒光樣品室，鏡頭收集耦合等 |
主要應用方向：
· 超快化學發光
· 超快物理發光
· 超快放電過程
· 超快閃爍體發光
· 時間分辨熒光光譜，熒光壽命，
· 半導體材料時間分辨PL譜
· 鈣鈦礦材料時間分辨PL譜
· 瞬態吸收譜，時間分辨拉曼光譜測量
· 光通訊，量子器件的響應測量
· 自由電子激光，超短激光技術
· 各種等離子體發光
· 湯姆遜散射，激光雷達
|
系列號
|
ST10
|
T40
|
T40-HDR
|
|
推薦型號
|
ST10-1L
ST10-2L
|
ST10-1F
ST10-2F
|
T40-1F
|
T40-1F-HDR
|
|
條紋管陰極有效狹縫長度
|
8 mm
|
8 mm
|
35 mm
|
30 mm
|
|
光學狹縫長度
|
12 mm
|
12 mm
|
35 mm
|
35 mm
|
|
光學狹縫寬度
|
0~3 mm 手動可調
10 um調節精度
|
0~3 mm 手動可調
10 um調節精度
|
0~3 mm 手動可調20 um調節精度
|
0~3 mm
手動可調
20 um
調節精度
|
|
陰極類型
|
S20(200-850 nm)，BB(200-900 nm)，S25(350-900 nm)
|
|
熒光屏
|
P20,P43（P46,P47更多可選）
|
|
同步掃描(S)頻率
|
40-300MHZ
|
NA
|
NA
|
|
觸發(T)頻率
|
單次或 < 10 kHz
|
單次或< 1 kHz
|
單次或
< 1 kHz
|
|
條紋管時間分辨率（典型值）
|
<=2 ps（400 fs*?。?/p>
|
50 ps（10 ps*小）
|
10 ps
|
|
條紋管空間分辨率（典型值）
|
50 lp/mm
|
50 lp/mm
|
20 lp/mm
|
|
掃描時間軸范圍
|
0.5 ns-1/6 fs @同步掃描-三擋可選
1ns-1ms@觸發掃描 三擋可選
|
1 ns-1ms@觸發掃描 六擋可選
|
1ns-1ms@觸發掃描
六擋可選
|
|
像增強器
|
-1: 25mm單MCP； -2: 25mm雙MCP
|
40mm單MCP
|
40mm單MCP
|
|
像增強器增益(P20）
|
-1: ≤1.00E+04 ; -2: ≤3.00E+05
|
≤1.00E+04
|
≤1.00E+04
|
|
讀出相機耦合方式
|
鏡頭耦合
|
1:1 光纖面板
|
1:1 光纖面板
|
1:1 光纖面板
|
|
陣面
|
2048*2048
|
2048*2048
|
4096*4096
|
4096*4096
|
|
像素
|
6.5um*6.5um
|
11um*11um
|
9um*9um
|
9um*9um
|
|
探測面尺寸
|
13.3*13.3mm
|
22.5*22.5mm
|
36.8*36.8mm
|
36.8*36.8mm
|
|
像素阱深
|
>=30000e-
|
>=70000e-
|
>60000e-
|
>60000e-
|
|
動態范圍
|
>30000:1
|
>30000:1
|
>15000:1
|
>15000:1
|
|
制冷方式
|
風冷或水冷
|
水冷
|
水冷
|
|
*低制冷溫度
|
0度@風冷，-10度@水冷
|
-20度
|
-20度
|
|
幀速
|
50fps
|
>18fps
|
>3fps 16bit
|
>3fps 16bit
|
|
通訊方式
|
USB3.0
|
USB3.0+以太網
|
|
靈敏度效率
|
一般
|
高
|
高
|
高
|
|
典型特點
|
同步掃描+觸發掃描
高時間分辨
|
同步掃描+觸發掃描
高時間分辨
高耦合效率
|
超長狹縫
高靈敏度
觸發掃描
|
超長狹縫
大動態范圍
高靈敏度
觸發掃描
電磁屏蔽設計
|
