調節式透鏡套筒
產品說明
主體材質：6061-T6鋁合金ZOLIX 提供的調節式透鏡套筒專為光學系統中光學元件的精確定位而設計。其CSAS系列通過旋轉套筒即可實現光學元件的前后移動調節；達到目標位置后，鎖緊外部固定環即可穩固套筒位置。CSBL1系列則兩端均配備 SM1 外螺紋，支持通過旋轉或拉伸進行移動距離調節。這些調節式透鏡套筒既可直接集成于籠式系統中使用，也可借助固定式套筒安裝架應用于自由空間的光路搭建。產品提供 SM05、SM1 和 SM2 三種標準安裝規格，適配不同應用需求。

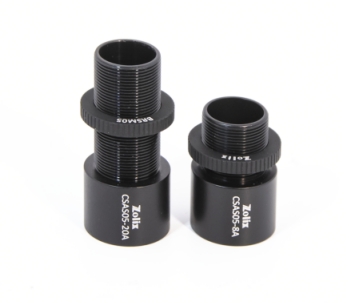

（1）SM05調節式透鏡套筒
|
型號 |
CSAS05-8A |
CSAS05-20A |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
|
安裝光學元件尺寸 |
Ø12.7mm |
Ø12.7mm |
|
安裝光學元件最大厚度 |
10.8mm |
10.8mm |
|
通光孔徑 |
Ø11.4mm |
Ø11.4 mm |
|
可調行程范圍 |
2.8mm~7.7mm |
2.8mm~20.2mm |
|
外螺紋長度 |
12.5mm |
25mm |
|
內螺紋長度 |
12.5mm |
12.5mm |
|
安裝螺紋規格 |
SM05內外螺紋 |
SM05內外螺紋 |
|
附送卡環規格/數量 |
SM05內卡環和SM05外卡環各1個 |
SM05內卡環和SM05外卡環各1個 |

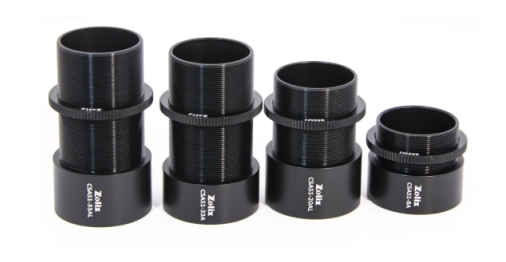

（2）SM1調節式透鏡套筒
|
型號 |
CSAS1-8A |
CSAS1-20A |
CSAS1-20AL |
CSAS1-33A |
CSAS1-33AL |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
安裝光學元件尺寸 |
Ø25.4mm |
Ø25.4mm |
Ø25.4mm |
Ø25.4mm |
Ø25.4mm |
|
安裝光學元件最大厚度 |
10.5mm |
10.5mm |
14.5mm |
10.5mm |
14.5mm |
|
通光孔徑 |
Ø23mm |
Ø23mm |
Ø23mm |
Ø23mm |
Ø23mm |
|
可調行程范圍 |
2.8mm~7.7mm |
2.8mm~20.2mm |
2.8mm~20.2mm |
2.8mm~33.2mm |
2.8mm~33.2mm |
|
外螺紋長度 |
12.5mm |
25mm |
25mm |
38mm |
38mm |
|
內螺紋長度 |
12.5mm |
12.5mm |
16.5mm |
12.5mm |
16.5mm |
|
安裝螺紋規格 |
SM1內外螺紋 |
SM1內外螺紋 |
SM1內外螺紋 |
SM1內外螺紋 |
SM1內外螺紋 |
|
附送卡環規格/數量 |
SM1內卡環和 |
SM1內卡環和 |
SM1內卡環和 |
SM1內卡環和 |
SM1內卡環和 |

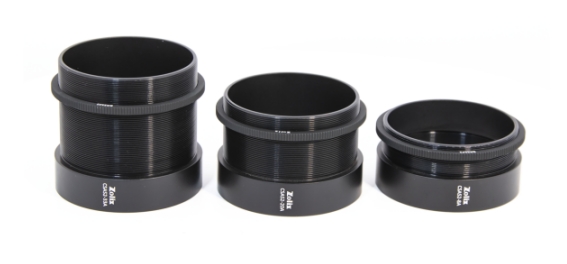

（3）SM2調節式透鏡套筒
|
型號 |
CSAS2-8A |
CSAS2-20A |
CSAS2-33A |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
安裝光學元件尺寸 |
Ø50.8mm |
Ø50.8mm |
Ø50.8mm |
|
安裝光學元件最大厚度 |
10mm |
10mm |
10mm |
|
通光孔徑 |
Ø48.3mm |
Ø48.3mm |
Ø48.3mm |
|
可調行程范圍 |
2.8mm~7.7mm |
2.8mm~20.2mm |
2.8mm~33.2mm |
|
外螺紋長度 |
12.5mm |
25mm |
38mm |
|
內螺紋長度 |
12.5mm |
12.5mm |
12.5mm |
|
安裝螺紋規格 |
SM2內外螺紋 |
SM2內外螺紋 |
SM2內外螺紋 |
|
附送卡環規格/數量 |
SM2內卡環和SM2外卡環各1個 |
SM2內卡環和SM2外卡環各1個 |
SM2內卡環和SM2外卡環各1個 |

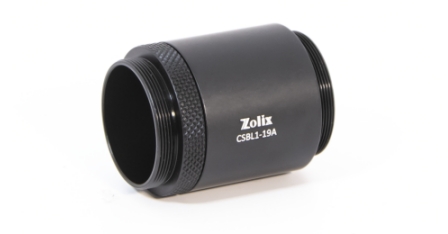

（4）SM1調節式遮光套筒，兩端外螺紋
|
型號 |
CSBL1-19A |
|
主體材質 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
|
初始長度 |
31mm |
|
通光孔徑 |
Ø23.5mm |
|
可調行程范圍 |
0mm~19mm |
|
安裝螺紋規格 |
SM1外螺紋 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| CSAS05-8A |  |
 |
| CSAS05-20A | |
|
| CSAS1-8A | |
|
| CSAS1-20A | |
|
| CSAS1-20AL | |
|
| CSAS1-33A | |
|
| CSAS1-33AL | |
|
| CSAS2-8A | |
|
| CSAS2-20A | |
|
| CSAS2-33A | |
|
| CSBL1-19A | |
|
