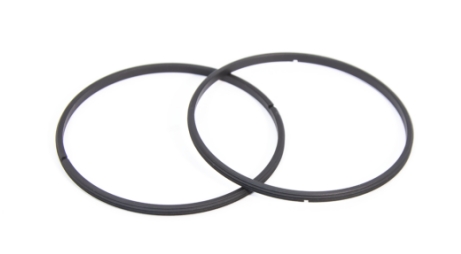

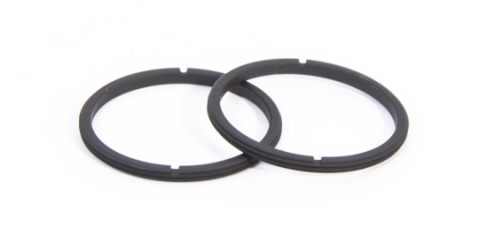

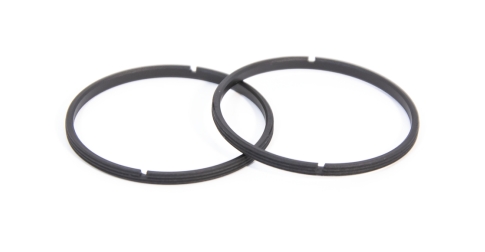

標準卡環
產品說明
主體材質：6061-T6鋁合金ZOLIX 提供的卡環采用 6061-T6 鋁合金材質，并經過黑色陽極氧化表面處理，兼具強度與耐腐蝕性。其對稱卡槽設計兼容標準卡環扳手，專為配備 SM 螺紋規格的機械件設計，用于固定光學元件。目前提供 SM05、SM1、SM1.5 和 SM2 四種型號，分別適用于安裝和固定 Ø 12.7 mm、Ø 25.4 mm、Ø 38.1 mm 和 Ø 50.8 mm 的光學元件。包裝規格分為單件裝及10件/包兩種，滿足單次更換或批量采購需求。
（1）SM05 卡環
|
型號 |
R-SM05 |
R-SM05-P10 |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
|
通光孔徑 |
Ø11mm |
Ø11mm |
|
卡環厚度 |
1.7mm |
1.7mm |
|
扳手槽寬 |
1.2mm |
1.2mm |
|
固定元件直徑 |
Ø12.7mm |
Ø12.7mm |
|
螺紋規格 |
SM05 |
SM05 |
|
數量 |
1個 |
10個 |
（2）SM1 卡環
|
型號 |
R-SM1 |
R-SM1-P10 |
RTV-SM1 |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
通光孔徑 |
Ø23mm |
Ø23mm |
Ø23mm |
|
卡環厚度 |
2mm |
2mm |
5mm |
|
扳手槽寬 |
0.8mm |
0.8mm |
0.9mm |
|
固定元件直徑 |
Ø25.4mm |
Ø25.4mm |
Ø25.4mm |
|
螺紋規格 |
SM1 |
SM1 |
SM1 |
|
數量 |
1個 |
10個 |
1個 |
（3）SM1.5 卡環
|
型號 |
R-SM1.5 |
R-SM1.5-P10 |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
|
通光孔徑 |
Ø34.8mm |
Ø34.8mm |
|
卡環厚度 |
2.5mm |
2.5mm |
|
扳手槽寬 |
0.9mm |
0.9mm |
|
固定元件直徑 |
Ø38.1mm |
Ø38.1mm |
|
螺紋規格 |
SM1.5 |
SM1.5 |
|
數量 |
1個 |
10個 |
（4）SM2 卡環
|
型號 |
R-SM2 |
R-SM2-P10 |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
|
通光孔徑 |
Ø48.3mm |
Ø48.3mm |
|
卡環厚度 |
2.5mm |
2.5mm |
|
扳手槽寬 |
0.9mm |
0.9mm |
|
固定元件直徑 |
Ø50.8mm |
Ø50.8mm |
|
螺紋規格 |
SM2 |
SM2 |
|
數量 |
1個 |
10個 |
|
型號 |
PDF圖紙 |
3D圖紙 |
|---|---|---|
| R-SM05 | ||
| R-SM05-P10 | ||
| R-SM1 |  |
 |
| R-SM1-P10 | ||
| RTV-SM1 | |
|
|
R-SM1.5
|
|
|
|
R-SM1.5-P10
|
||
| R-SM2 | |
|
| R-SM2-P10 |
