CSSM2-6A
ZOLIX提供的SM2透鏡套筒常用于安裝Ø50.8mm的光學元件或60mm籠式系統中的光路遮蔽處理。透鏡套筒兩端提供內螺紋、外螺紋及內外螺紋的三種SM2螺紋規格接口。其內螺紋與外螺紋的透鏡套筒可進行搭接，進行長度拓展。

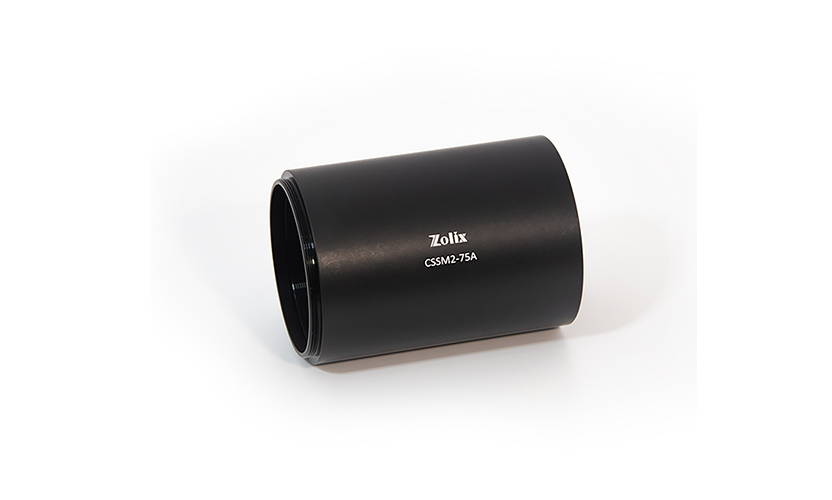

60mm SM2透鏡套筒
產品說明
ZOLIX提供的SM2透鏡套筒常用于安裝Ø50.8mm的光學元件或60mm籠式系統中的光路遮蔽處理。透鏡套筒兩端提供內螺紋、外螺紋及內外螺紋的三種SM2螺紋規格接口。其內螺紋與外螺紋的透鏡套筒可進行搭接，進行長度拓展。
通用參數
|
主體材質 |
6061-T6鋁合金 |
表面處理方式 |
黑色陽極氧化 |
|
安裝螺紋規格 |
SM2螺紋 |
安裝光學元件尺寸 |
Ø50.8mm |
SM2透鏡套筒，內外螺紋
ZOLIX提供的SM2透鏡套筒適用于安裝Ø50.8mm的光學元件或60mm籠式系統中的光路遮蔽。其一側SM2內螺紋，另一側SM2外螺紋設計可多個透鏡套筒搭接進行長度拓展。每個套筒內含一個SM2卡環，用于安裝固定光學元件。
|
產品型號 |
安裝螺紋規格 |
長度 |
|
CSSM2-6A |
SM2螺紋 |
6mm |
|
CSSM2-8A |
SM2螺紋 |
8mm |
|
CSSM2-12.5A |
SM2螺紋 |
12.5mm |
|
CSSM2-25A |
SM2螺紋 |
25mm |
|
CSSM2-50A |
SM2螺紋 |
50mm |
|
CSSM2-75A |
SM2螺紋 |
75mm |
SM2透鏡套筒，兩端內螺紋
ZOLIX提供的SM2透鏡套筒適用于安裝Ø50.8mm的光學元件或60mm籠式系統中的光路遮蔽。其兩側均為SM2內螺紋，如需進行長度拓展，需使用兩端外螺紋透鏡套筒進行搭接。每個套筒內含2個SM2卡環，用于安裝固定光學元件。
|
產品型號 |
安裝螺紋規格 |
長度 |
|
CSSM2-12.5B |
SM2螺紋 |
12.5mm |
|
CSSM2-25B |
SM2螺紋 |
25mm |
|
CSSM2-38B |
SM2螺紋 |
38mm |
|
CSSM2-50B |
SM2螺紋 |
50mm |
|
CSSM2-75B |
SM2螺紋 |
75mm |
SM2開槽透鏡套筒
ZOLIX提供的SM2開槽透鏡套筒適用于安裝Ø50.8mm光學元件，其兩側采用開槽可視化設計，便于安裝光學元件且無需拆卸即可調整光學元件位置。透鏡套筒內附贈2個SM2卡環?？筛鶕?jù)光學元件所需安裝位置，從開槽處調節卡環位置，無需使用卡環扳手。外套筒可旋轉設計，可保護光學元件和遮光處理。兩端為內外螺紋結構，可多個透鏡套筒進行長度拓展。
|
產品型號 |
螺紋規格 |
長度 |
|
CSSM2-50D |
SM2螺紋 |
50mm |
|
CSSM2-75D |
SM2螺紋 |
75mm |
|
產品型號 |
PDF圖紙 |
3D圖紙 |
|---|---|---|
|
CSSM2-6A |
|
|
|
CSSM2-8A |
|
|
|
CSSM2-12.5A |
|
|
|
CSSM2-25A |
|
|
|
CSSM2-50A |
|
|
|
CSSM2-75A |
|
|
|
CSSM2-12.5B |
|
|
|
CSSM2-25B |
|
|
|
CSSM2-38B |
|
|
|
CSSM2-50B |
|
|
|
CSSM2-75B |
|
|
|
CSSM2-50D |
|
|
|
CSSM2-75D |
|
|
