首頁 > 產品 > 光機械及元件 > 籠式與光學系統 > 正交轉向板等

CSCP-30

正交轉向板等

Zolix 提供的同軸正交轉向板，可實現將 30 mm 籠式系統垂直安裝在 30 mm 籠式系統或者 60 mm 籠式系統中，每個轉向板帶 8 個 Ø6 mm 安裝孔，用于 6 根籠桿，每根籠桿通過內六角螺絲固定，均可用 2 mm 內六角扳手緊固，中心 SM1 螺紋通孔，可安裝 SM1 螺紋套筒或 Ø25.4 mm 光學元件。

產品咨詢

資料下載

資料與圖紙

產品概述

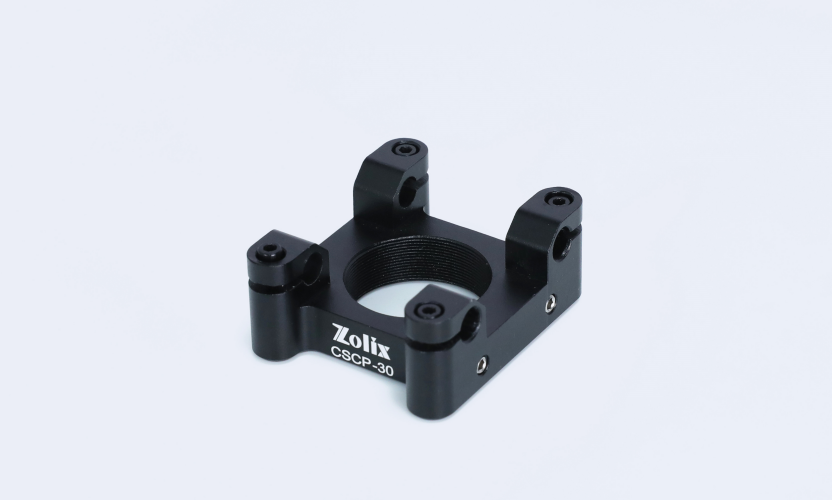

(1)正交轉向板，30 mm籠式系統轉30 mm籠式系統

Zolix 提供的正交轉向板可實現 30 mm 籠式系統垂直安裝在 30 mm 籠式系統中，正面 Ø6mm 接桿安裝孔通過 M4 緊定螺釘固定，側面 Ø6 mm 接桿撓性通過 M2.5 圓柱頭螺釘固定（注意必須在裝入籠桿的時候緊固螺絲，緊固時抱緊接桿即可），均使用 2 mm 的六角扳手緊固，中間帶 SM1 螺紋通孔，可安裝 Ø25.4 mm 最大厚度 6 mm 光學元件，SM1R 卡環單獨售賣。

• 材質：6061鋁合金

• 將30 mm籠式系統垂直安裝在30mm籠式系統中

• 帶SM1內螺紋，用于SM1透鏡套筒和Ø25.4 mm光學元件

• 側面帶撓性鎖緊方式

產品型號	功能
CSCP-30	30 mm籠式系統轉30 mm籠式系統

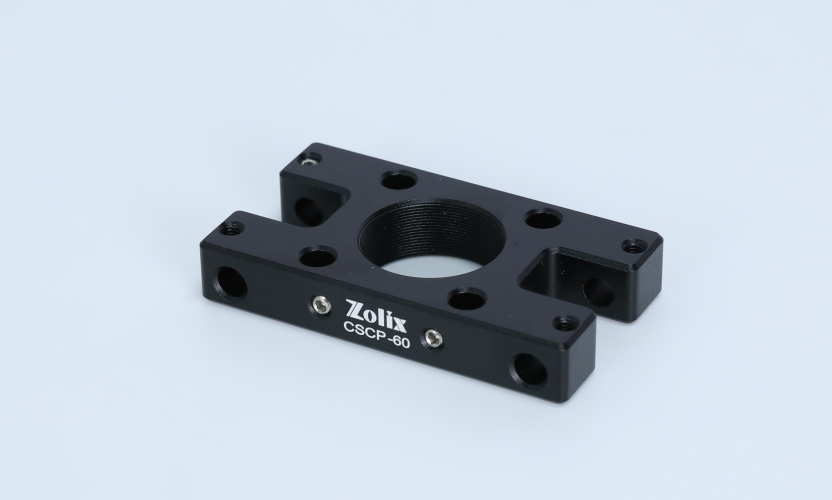

(2)正交轉向板，30 mm籠式系統轉60 mm籠式系統

正交轉向板 CSCP-60 可實現 30 mm 籠式系統垂直安裝在 60 mm 籠式系統中，正面 Ø6 mm接桿安裝孔通過 M4 緊定螺釘固定，側面 Ø6mm 接桿通過 M4 緊定螺釘固定，均使用 2 mm的六角扳手緊固，中間帶 SM1 螺紋通孔，可安裝 Ø25.4 mm 最大厚度 6 mm 光學元件，SM1R卡環單獨售賣。

• 材質：6061鋁合金

• 將30 mm籠式系統垂直安裝在60mm籠式系統中

• 帶SM1內螺紋，用于SM1透鏡套筒和Ø25.4 mm光學元件

產品型號	功能
CSCP-60	30 mm籠式系統轉60 mm籠式系統

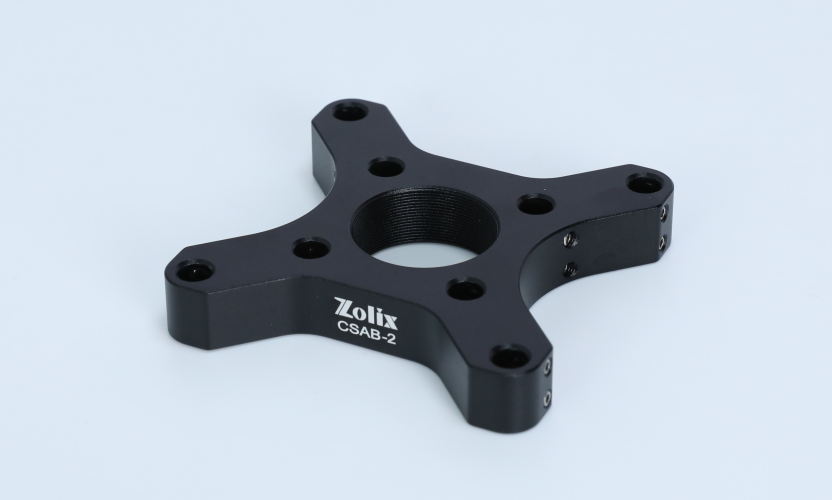

籠式轉接板

籠式轉接板適用于籠式系統中 30 mm 和 60mm 組件的轉接。中心有 1 個 SM1 螺紋貫穿孔，附帶 2 個 SM1R 卡環，安裝 Ø25.4 mm 最大厚度8.5 mm 的光學元件。帶 1 個 M4 螺紋孔用于安裝接桿。每個籠桿通孔側面帶有2個M3內六角螺釘，兼容 1.5 mm 六角扳手。

• 材質：材質：6061鋁合金

• SM1螺紋貫穿孔，附帶2個SM1R卡環

• 兼容30 mm和60 mm籠式系統

產品型號	規格	通光孔徑
CSAB-2	30 mm籠式系統轉60 mm籠式系統	Ø23mm

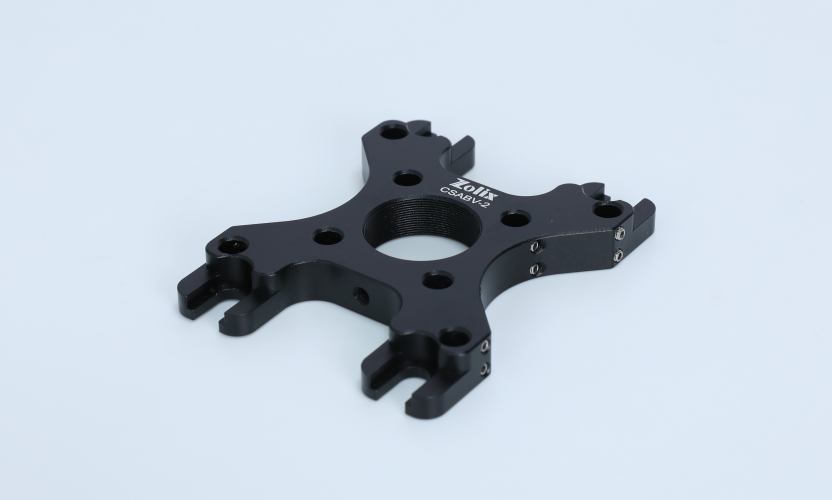

垂直安裝板

垂直安裝板可在光學平臺 / 面包板上垂直安裝 30mm/60mm 籠式系統， U 型沉頭槽設計，可垂直固定在光學平臺 / 面包板上，板上有 8 個用

于安裝 Ø6mm 光學接桿的通孔，安裝板中間為SM1 安裝孔，兼容 SM1 規格螺紋光機械件。側面 M4 螺紋孔可連接光學接桿。

• 材質：材質：6061鋁合金

• 兼容30mm和60mm籠式系統

產品型號	材質
CSABV-2	6061鋁合金

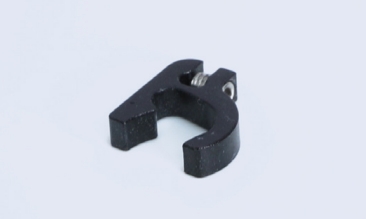

籠板定位器

Zolix 提供的籠板定位器可用于記錄籠板的位置，方便在籠式系統中移動和重新定位。定位器厚度 3.5 mm，兼容 30 mm 和 60 mm 籠式系統。夾緊方式采用撓性夾緊，用1.5 mm六角扳手緊固，安裝時不需要拆卸其余零件。

• 主體材質6061鋁合金

• 記錄籠式系統中組件的位置

• 撓性夾緊

產品型號	夾持直徑	厚度
CSCP-6C	Ø6mm	3.5mm

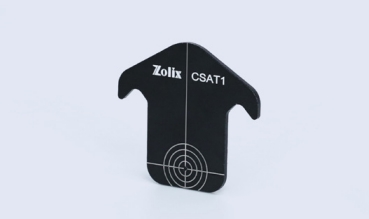

對準板

Zolix 30 mm 籠式系統對準板是一種快速嵌入式可見光對準工具，其通孔直徑為 Ø0.9 mm，且外部有多個同心環，用來對準籠式系統的中心，為可見光對準提供便利，簡化光路準直過程。

• 材質：6061 鋁合金

• 兼容30 mm籠式系統

• 中心Ø0.9 mm通孔

產品型號	中心孔直徑
CSAT1	Ø0.9mm

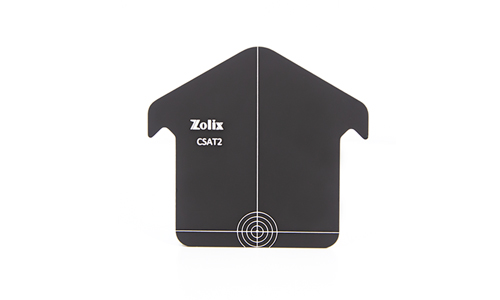

60mm對準班

材質：6061-T6鋁合金
表面處理：黑色陽極氧化
適用于60mm籠式系統

ZOLIX提供的對準板適用于60mm籠式系統中的光束對準，中心帶有通孔，為光束對準提供便利，簡化光路準直過程。對準板帶有激光雕刻的同心環、XY軸刻線，以達到最優目測對準效果。

型號	CSAT2
材質	6061-T6鋁合金
表面處理方式	黑色陽極氧化
中心孔尺寸	Ø0.9mm
兼容系統	60mm籠式系統

型號	PDF圖紙	3D圖紙
CSCP-30
CSCP-60
CSAB-2
CSABV-2
CSCP-6C
CSAT1
CSAT2
