CSSM1-8A

SM1透鏡套筒

Zolix 透鏡套筒常用于固定 Ø25.4 mm 的光學元件，或用于光路遮光，避免環境光對系統影響。Zolix 的 SM1 透鏡套筒配有內外螺紋 (CSSM1-xxA、xxD)、內螺紋 (CSSM1-xxB) 和外螺紋(CSSM1-xxC) 三個版本。透鏡套筒組合可以連接拓展長度，有利于快速地搭建緊湊型光學系統。通過卡環扳手將卡環定位在透鏡套筒內所需的位置，來實現分隔和固定光學元件。

產品咨詢

資料下載

資料與圖紙

產品概述

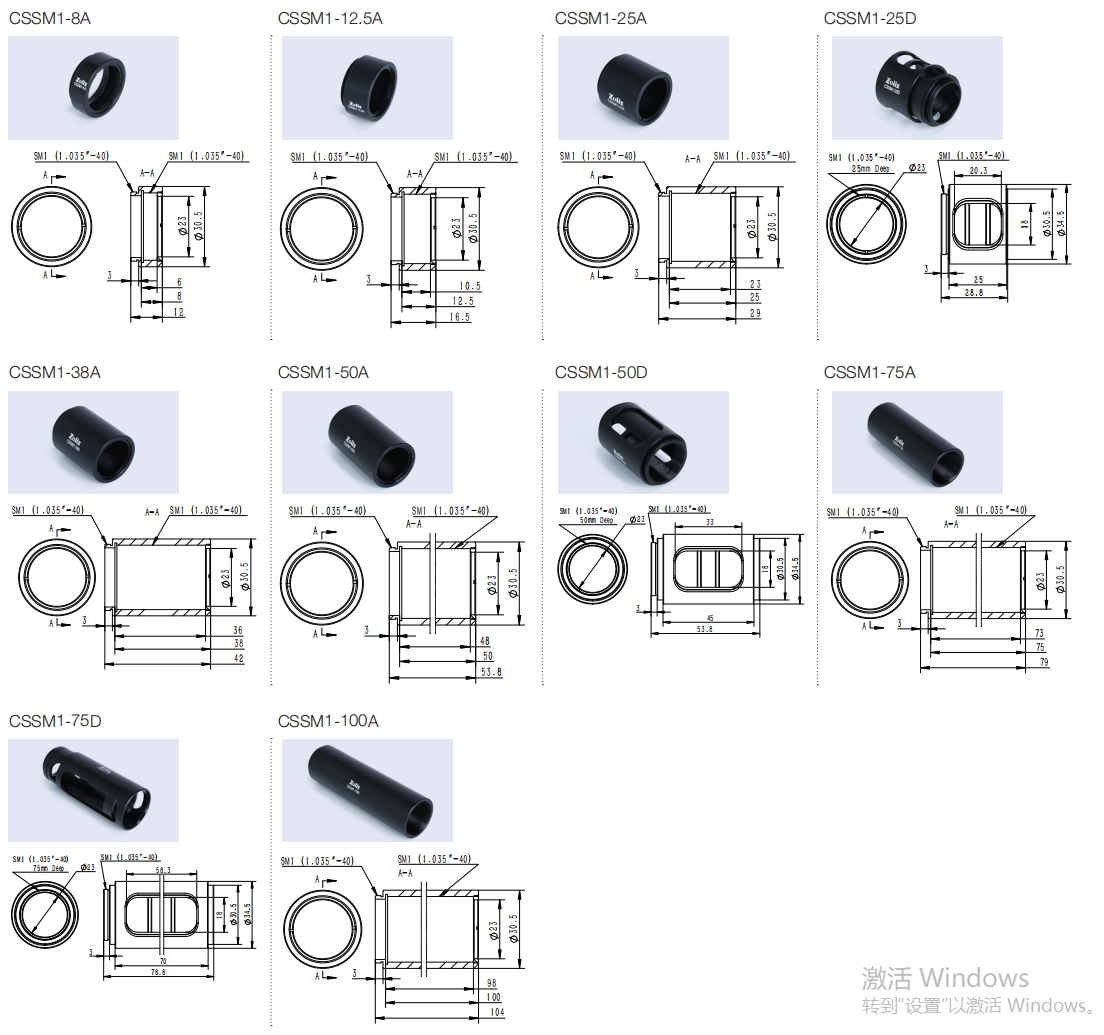

(1)SM1透鏡套筒，內外螺紋

Zolix 內外螺紋透鏡套筒一端是 SM1 外螺紋，另一端是 SM1 內螺紋，主要是用來固定直徑 Ø25.4 mm 的光學元件。采用了可拓展的

設計，適合快速搭建緊湊型光學系統。每個透鏡套筒都附帶一個 SM1R 卡環用于固定光學元件。CSSM1-XXD 帶外開槽，不需要擰出卡環

即可從開槽處調節透鏡位置，調節位置后，旋轉外套筒可遮擋開槽，帶 2 個 SM1R 卡環。

• 一端SM1外螺紋，另一端SM1內螺紋

• 可拓展的設計，可以搭建多組件的光學系統

• 可選套筒長度：8 mm、12.5 mm、25 mm、38 mm、50 mm、75 mm、100mm

• 附帶SM1R卡環

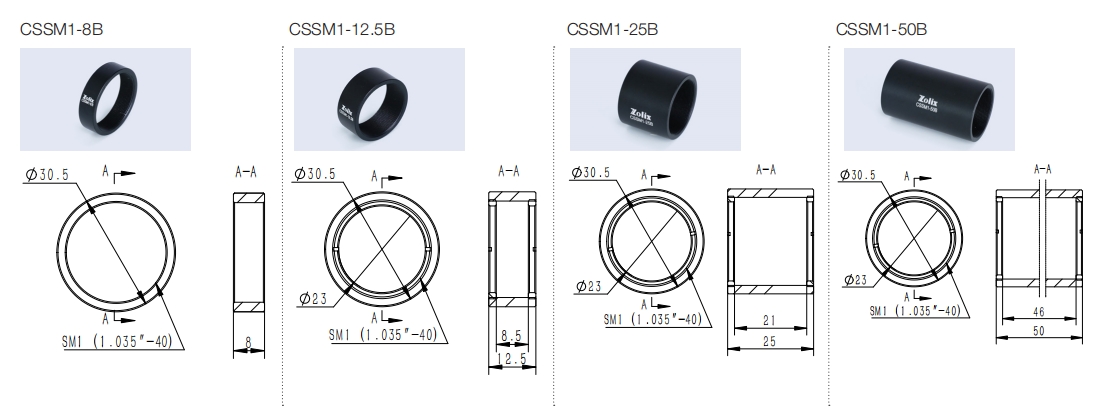

(2)SM1透鏡套筒，兩端內螺紋

Zolix 內螺紋透鏡套筒兩端都是 SM1 內螺紋，兩端都可直接拆裝 Ø25.4 mm 的光學元件。可配合使用 CSSM1-xxA，CSSM1-xxC 拓展透

鏡套筒長度。

• 兩端SM1內螺紋

• 適用安裝Ø25.4 mm光學元件

• 可使用CSSM1-xxA，CSSM1-xxC拓展透鏡套筒長度

• 可選套筒長度：8MM、12.5 mm、25mm和50 mm

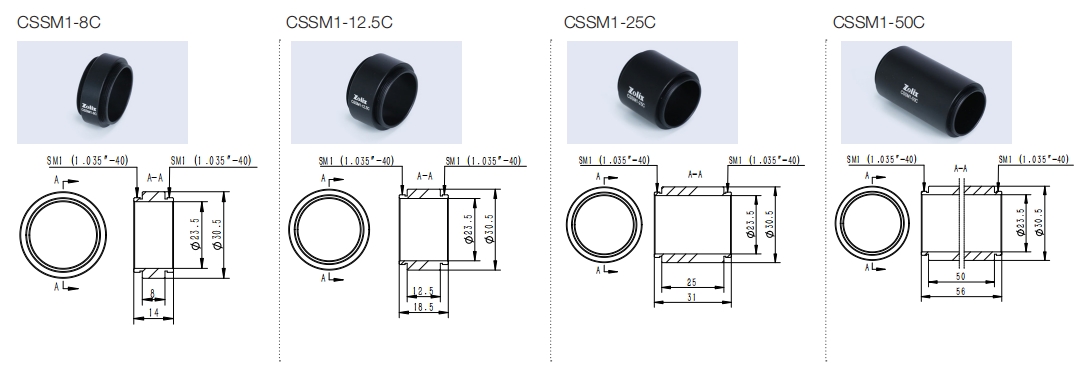

(3)SM1透鏡套筒，兩端外螺紋

Zolix 外螺紋透鏡套筒兩端都是 SM1 外螺紋，可配合內外螺紋和內螺紋透鏡套筒拓展透鏡套筒的長度。

• 兩端SM1外螺紋

• 配合內外螺紋和內螺紋套筒拓展透鏡套筒長度

• 不可用于直接安裝光學元件

• 可選套筒長度：8mm、12.5mm、25mm和50mm

型號	PDF圖紙	3D圖紙
CSSM1-8A
CSSM1-12.5A
CSSM1-25A
CSSM1-25D
CSSM1-38A
CSSM1-50A
CSSM1-50D
CSSM1-75A
CSSM1-75D
CSSM1-100A
CSSM1-8B
CSSM1-12.5B
CSSM1-25B
CSSM1-50B
CSSM1-8C
CSSM1-12.5C
CSSM1-25C
CSSM1-50C
