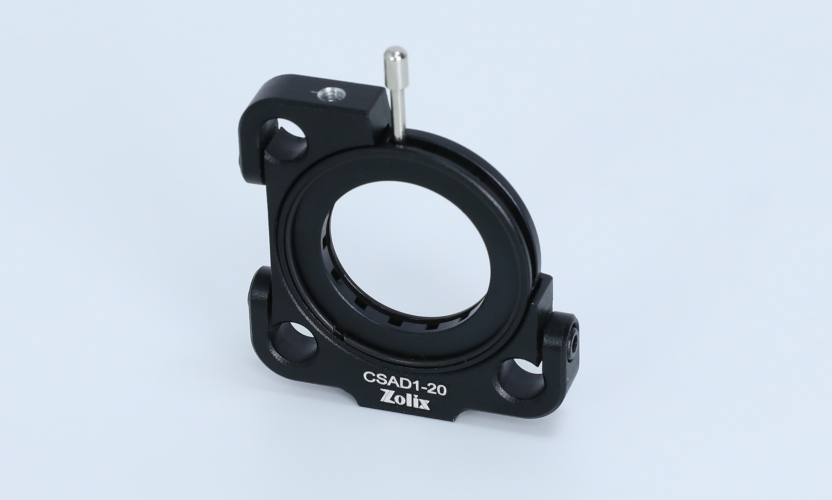

CSAD1-20

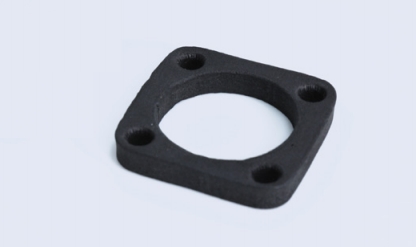

60mm籠式安裝板遮光墊圈
產品說明
材質：進口泡棉ZOLIX 籠板遮光墊圈兼容 60mm 籠式系統，專用于阻隔相鄰籠板間的雜散光。產品采用進口泡棉材質，具備高壓縮回彈性，能緊密貼合凹凸不平的表面，確保兩組件間的有效密封性。
|
型號 |
CSSW2 |
CSSW2-P5 |
|
材質 |
進口泡棉 |
進口泡棉 |
|
通光孔徑 |
Ø53mm |
Ø53mm |
|
兼容系統 |
60mm籠式系統 |
60mm籠式系統 |
|
數量 |
1個 |
5個 |

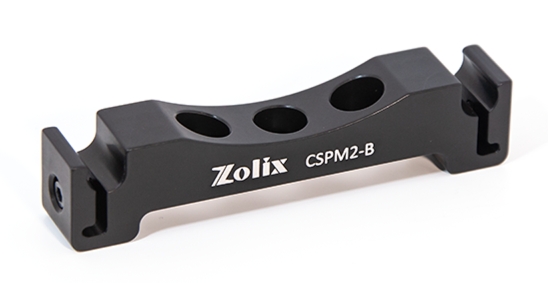

卡入式接桿安裝架
ZOLIX提供的籠式安裝架適用于支撐已安裝好的60mm籠式系統，無法單獨使用。其采用撓性鎖緊機構，無需拆卸籠式系統即可安裝使用，通過側邊M2.5 內六角圓柱頭螺釘固定。中間M4沉頭孔用于安裝接桿使用。
|
型號 |
CSPM2-B |
|
材質 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
|
安裝孔規格 |
M4沉頭孔 |
|
安裝孔數量 |
3個 |
|
撓性鎖緊螺釘規格 |
M2.5 內六角圓柱頭螺釘 |
|
兼容系統 |
60mm籠式系統 |

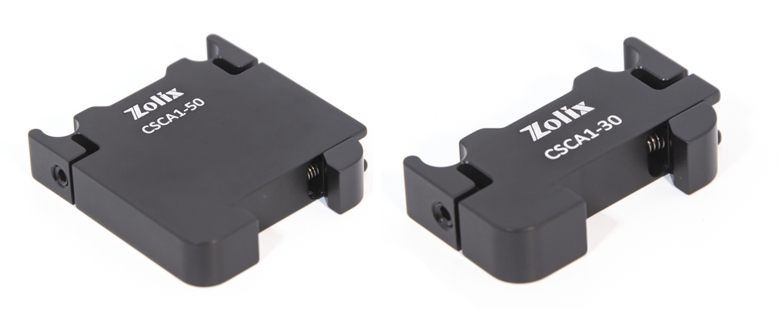

30mm籠式燕尾安裝座
· 材質：6061-T6鋁合金
· 適用于30mm籠式系統
· 將30mm籠式系統搭接至燕尾導軌上
· 光軸中心高度：導軌表面上方30 mm或50 mm
ZOLIX 提供的籠式安裝座兼容 30mm 籠式系統，可將其穩固搭建于燕尾導軌之上。該安裝座提供 30mm 和 50mm 兩種光軸中心高規格可選，其燕尾槽式設計，用戶能夠根據應用需求快速拆卸或替換籠式系統組件。
|
型號 |
CSCA1-30 |
CSCA1-50 |
|
材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
|
光軸高度 |
30mm |
50mm |
|
兼容系統 |
30mm籠式系統 |
30mm籠式系統 |
|
安裝方式 |
CSOB系列燕尾槽導軌 |
CSOB系列燕尾槽導軌 |
|
籠式系統搭接方式 |
卡入式 |
卡入式 |

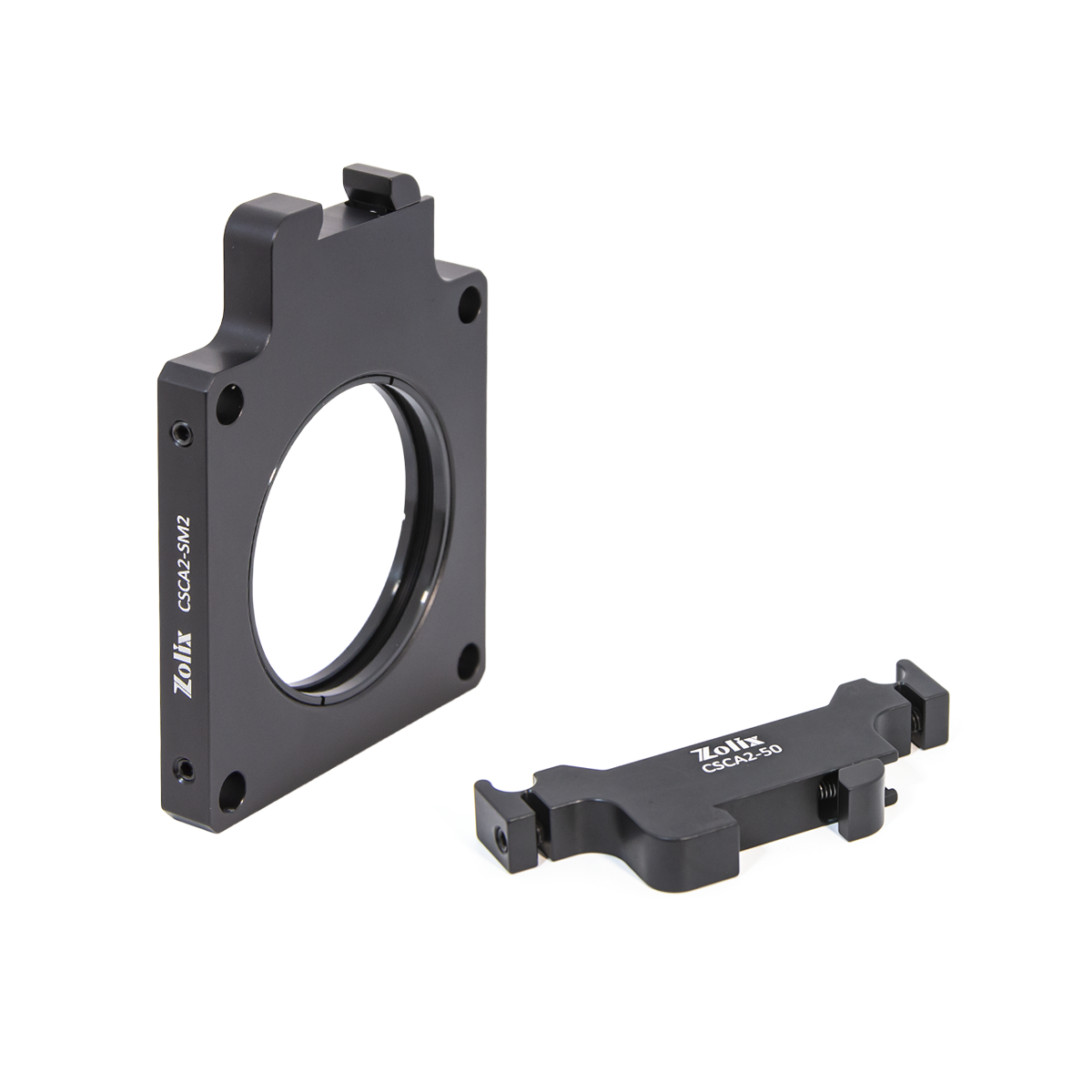

60mm籠式燕尾安裝座
· 材質：6061-T6鋁合金ZOLIX提供的60 mm籠式安裝座兼容60mm籠式系統使用，可將籠式系統搭建至燕尾導軌上，光軸中心高為50mm，其籠式系統搭接方式有籠板式和卡入式兩個規格可選，燕尾槽式設計可便于根據應用需求來快速拆卸或替換籠式系統組件。
選型表：
|
型號 |
CSCA2-SM2 |
CSCA2-50 |
|
材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
|
光軸中心高度 |
50mm |
50mm |
|
兼容系統 |
60mm籠式系統 |
60mm籠式系統 |
|
安裝方式 |
CSOB系列燕尾槽導軌 |
CSOB系列燕尾槽導軌 |
|
籠式系統搭接方式 |
籠板式 |
卡入式 |
|
安裝光學元件尺寸 |
Ø50.8mm |
/ |
|
安裝光學元件最大厚度 |
4mm |
/ |
|
中心螺紋孔規格 |
SM2內螺紋 |
/ |
|
光學元件安裝方式 |
雙卡環安裝 |
/ |
|
通光孔徑 |
Ø48.3mm |
/ |
| 型號 | PDF圖紙 | 3D圖紙 | |
|---|---|---|---|
| 可調光闌 | CSAD1-20 |  |
 |

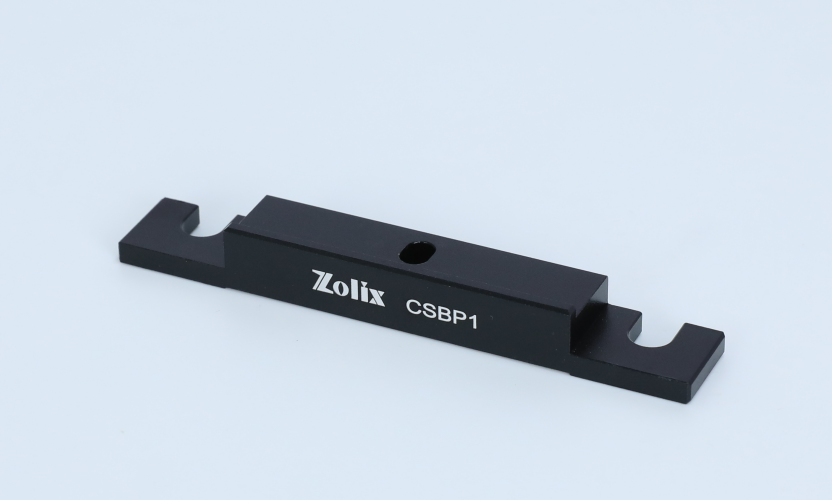

| 籠板安裝座 | CSBP1 | |
|

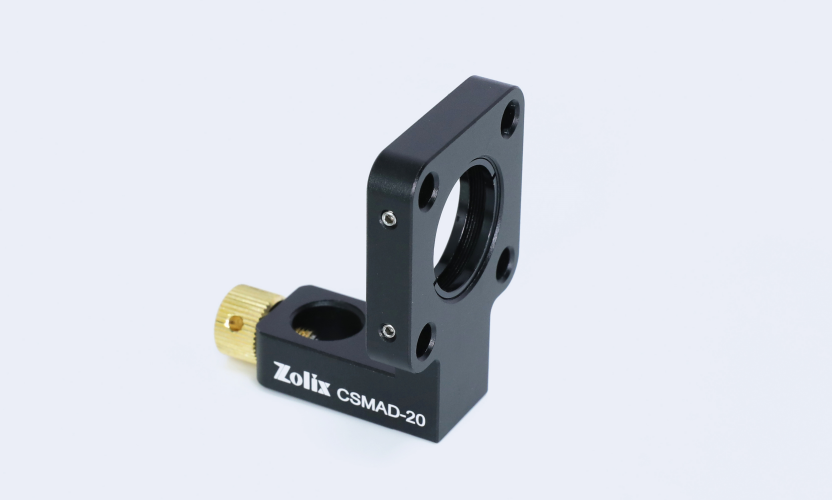

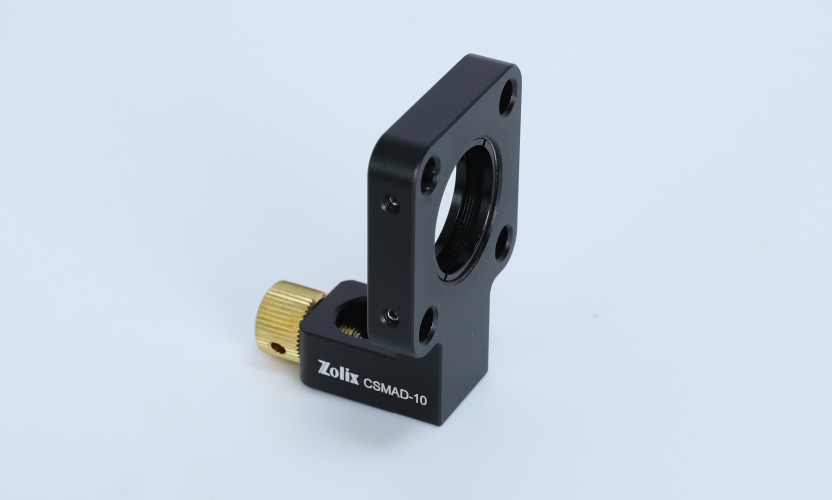

| 同軸-接桿轉接件 | CSMAD-10 | |
|
| CSMAD-20 | |
|
|

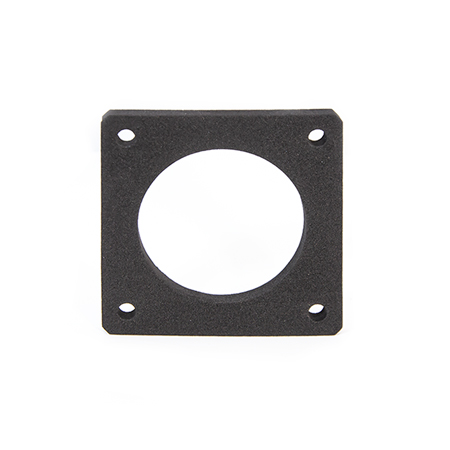

| 安裝板遮光墊圈 | CSSW1 | |
|
| 60mm籠式安裝板遮光墊圈 | CSSW2 | |
|
| CSSW2-P5 | |||
| 卡入式接桿安裝架 | CSPM2-B | |
|
| 30mm籠式燕尾安裝座 | CSCA1-30 | |
|
| CSCA1-50 | |
|
|
| 60mm籠式燕尾安裝座 | CSCA2-SM2 | |
|
| CSCA2-50 | |
|
