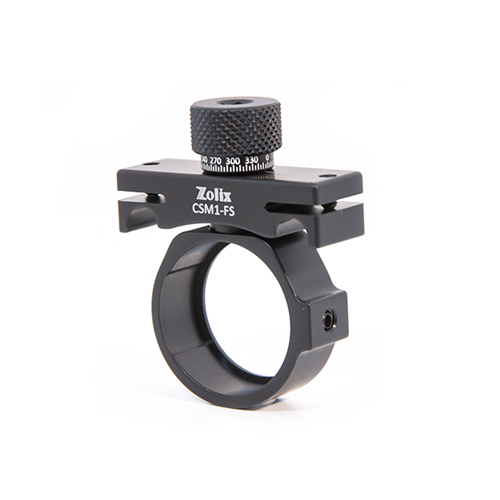

30mm旋轉快拆型安裝架
· 材質：6061-T6鋁合金
· 撓性鎖緊機構，便于安裝拆卸
· 可360°旋轉，用于籠式系統中的光學元件對準
· 兼容30mm籠式系統
ZOLIX 旋轉快拆型安裝架兼容 30mm 籠式系統，支持手動 360° 旋轉光學元件。通過滾花旋鈕（或使用 5mm 內六角扳手操作）可驅動光學元件旋轉，其安裝座的轉軸位置可通過 M3 緊定螺釘鎖定。黑色旋鈕帶有 360°刻度線，并以 5°為細分單位提供精確角度指示。
|
型號
|
CSM1-F
|
CSM1-FS
|
|
材質
|
6061-T6鋁合金
|
6061-T6鋁合金
|
|
表面處理方式
|
黑色陽極氧化
|
黑色陽極氧化
|
|
安裝光學元件尺寸
|
Ø25.4mm
|
Ø25.4mm
|
|
安裝光學元件最小厚度
|
/
|
4.7mm
|
|
安裝光學元件最大厚度
|
7.4mm
|
/
|
|
旋轉角度調節范圍
|
360°
|
360°
|
|
兼容系統
|
30mm籠式系統
|
30mm籠式系統
|
|
光學元件安裝方式
|
卡環安裝固定
|
緊定螺釘固定
|

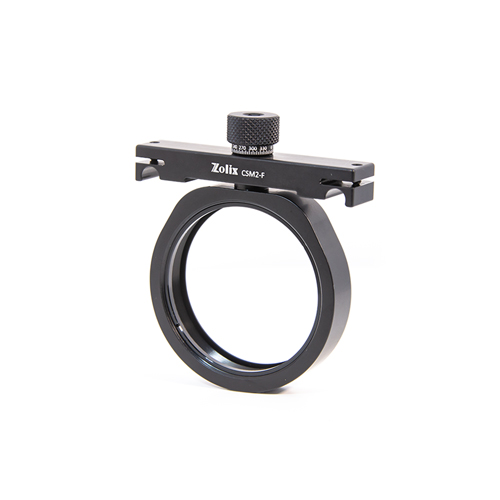

60mm旋轉快拆型安裝架
產品說明
· 材質：6061-T6鋁合金
· 撓性鎖緊機構，便于安裝拆卸
· 產品可360°旋轉，用于籠式系統中的光學元件對準
· 光學元件固定方式：單卡環固定
· 兼容60mm籠式系統
ZOLIX提供的旋轉快拆型安裝架兼容60mm籠式系統使用，用于籠式系統中的光學元件對準。適用于直徑50.8mm的光學元件，可實現360°旋轉調節，旋鈕具有通孔設計，可在旋鈕仍安裝的情況下使用六角扳手進行微調。
|
型號
|
CSM2-F
|
|
材質
|
6061-T6鋁合金
|
|
表面處理方式
|
黑色陽極氧化
|
|
安裝光學元件尺寸
|
Ø50.8mm
|
|
安裝光學元件最小厚度
|
8.5mm
|
|
旋轉角度調節范圍
|
360°
|
|
兼容系統
|
60mm籠式系統
|
|
光學元件安裝方式
|
單卡環固定
|
