CSOB系列導軌及配件產品規格詳情頁
產品說明
· 彈簧式手?jǐn)Q螺釘固定導軌滑塊
· 燕尾式結構設計，搭配導軌滑塊配套使用
· 導軌具有激光刻線標記，可精確調整導軌滑塊位置
· 導軌端部帶有Ø6mm圓柱銷，可多根導軌拼接使用

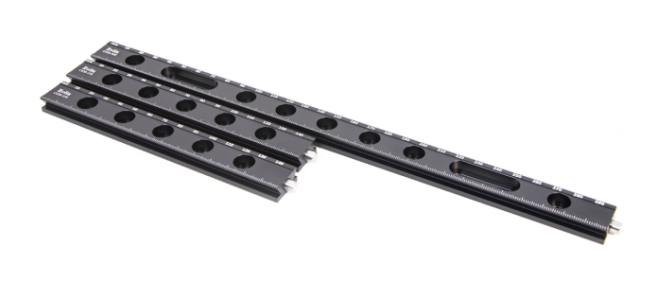

ZOLIX提供的燕尾槽導軌采用實心鋁材精密加工而成，配合專用導軌滑塊，可構建高穩定性的光機系統。燕尾槽導軌分布多組M6沉頭孔（間距25mm），實現靈活安裝。端部Ø6mm圓柱銷定位系統，可多根導軌拼接使用，且導軌具有激光刻線標記，可精確調整導軌滑塊位置。
選型表：
|
型號
|
CSOB-075
|
CSOB-150
|
CSOB-300
|
CSOB-450
|
CSOB-600
|
|
材質
|
6061-T6鋁合金
|
6061-T6鋁合金
|
6061-T6鋁合金
|
6061-T6鋁合金
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
|
導軌長度
|
75mm
|
150mm
|
300mm
|
450mm
|
600mm
|
|
導軌寬度
|
19mm
|
19mm
|
19mm
|
19mm
|
19mm
|
|
沉頭孔規格
|
M6
|
M6
|
M6
|
M6
|
M6
|
|
兩端圓柱銷規格
|
Ø6mm
|
Ø6mm
|
Ø6mm
|
Ø6mm
|
Ø6mm
|
|
平行度
|
＜0.05mm
|
＜0.05mm
|
＜0.05mm
|
＜0.05mm
|
＜0.05mm
|
