SRB25-12.5T4
25 mm無底座光學接桿產品規格詳情頁
產品說明
直徑 25 mm 的一體式光學接桿可作為光機元件的基礎支撐部件

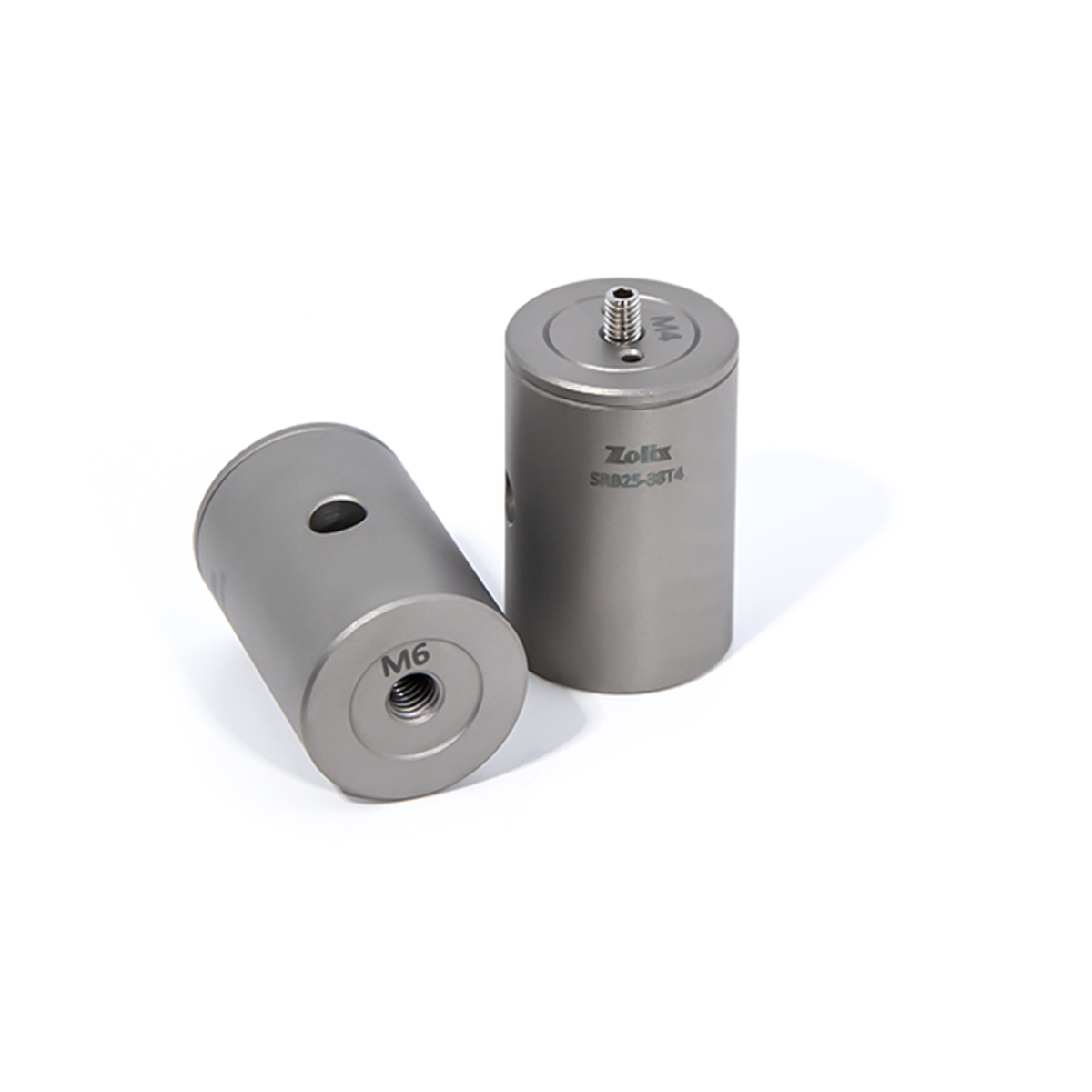

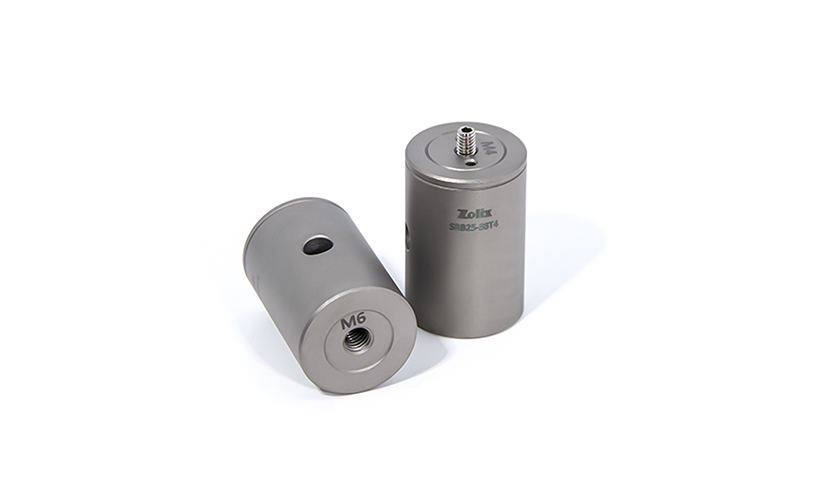

Z0LIX 提供的 25mm 無底座光學接桿采用 303 不銹鋼實心結構一體式設計，具備極佳的強度與剛度，表面經過細膩砂化及鈍化處理，具備極佳的消光效果。其光學接桿常用于光機元件構成系統的基礎支撐部件，是光機械中使用較多的基礎產品。我們提供的 25mm 無底座光學接桿包括頂部 M4 和 M6螺紋孔的兩個系列類型，其中頂部 M4 螺紋孔系列接桿長度范圍在 12.5mm~300mm，頂部 M6 螺紋孔系列接桿長度范圍在 10mm~500mm。兩個系列的光學接桿長度低于20mm的，其安裝孔均為貫穿孔。底部均為M6 螺紋孔，頂部與底部的安裝螺紋孔可用于連接光機元件與平臺。同時我們考慮到一些光學調整架需保持光軸中心相對接桿位置固定，我們在頂部設計了2個2mm 定位銷孔，可用于對光機元件的精準定位安裝。光學接桿與面包板或光學平臺的安裝可使用底部 M6 螺孔連接，并使用接桿徑向φ6mm 貫穿孔配合內六角扳手等工具進行鎖緊或拆卸。
|
型號 |
材質 |
表面處理 |
長度 |
外徑規格 |
頂部螺紋孔規格 |
底部螺紋孔規格 |
平行度 |
垂直度 |
附送螺釘規格/數量 |
頂部定位銷孔規格/數量 |
徑向貫穿孔規格 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SRB25-12.5T4 |
303不銹鋼 |
噴砂鈍化 |
12.5mm |
Ø25mm |
M4貫穿孔 |
/ |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
/ |
|
SRB25-20T4 |
303不銹鋼 |
噴砂鈍化 |
20mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-30T4 |
303不銹鋼 |
噴砂鈍化 |
30mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-38T4 |
303不銹鋼 |
噴砂鈍化 |
38mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-40T4 |
303不銹鋼 |
噴砂鈍化 |
40mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-45T4 |
303不銹鋼 |
噴砂鈍化 |
45mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-55T4 |
303不銹鋼 |
噴砂鈍化 |
55mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-60T4 |
303不銹鋼 |
噴砂鈍化 |
60mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-70T4 |
303不銹鋼 |
噴砂鈍化 |
70mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-80T4 |
303不銹鋼 |
噴砂鈍化 |
80mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-85T4 |
303不銹鋼 |
噴砂鈍化 |
85mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-200T4 |
303不銹鋼 |
噴砂鈍化 |
200mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-300T4 |
303不銹鋼 |
噴砂鈍化 |
300mm |
Ø25mm |
M4 |
M6 |
＜20um |
＜20um |
M4x12內六角緊定螺釘/1個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-10T6 |
303不銹鋼 |
噴砂鈍化 |
10mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-12.5T6 |
303不銹鋼 |
噴砂鈍化 |
12.5mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-20T6 |
303不銹鋼 |
噴砂鈍化 |
20mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-25T6 |
303不銹鋼 |
噴砂鈍化 |
25mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-30T6 |
303不銹鋼 |
噴砂鈍化 |
30mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-38T6 |
303不銹鋼 |
噴砂鈍化 |
38mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-40T6 |
303不銹鋼 |
噴砂鈍化 |
40mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-45T6 |
303不銹鋼 |
噴砂鈍化 |
45mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-50T6 |
303不銹鋼 |
噴砂鈍化 |
50mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-55T6 |
303不銹鋼 |
噴砂鈍化 |
55mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-60T6 |
303不銹鋼 |
噴砂鈍化 |
60mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-70T6 |
303不銹鋼 |
噴砂鈍化 |
70mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-75T6 |
303不銹鋼 |
噴砂鈍化 |
75mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-80T6 |
303不銹鋼 |
噴砂鈍化 |
80mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-85T6 |
303不銹鋼 |
噴砂鈍化 |
85mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-100T6 |
303不銹鋼 |
噴砂鈍化 |
100mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-200T6 |
303不銹鋼 |
噴砂鈍化 |
200mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-300T6 |
303不銹鋼 |
噴砂鈍化 |
300mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-400T6 |
303不銹鋼 |
噴砂鈍化 |
400mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
SRB25-500T6 |
303不銹鋼 |
噴砂鈍化 |
500mm |
Ø25mm |
M6 |
M6 |
＜20um |
＜20um |
M6×16內六角緊定螺釘/2個 |
Ø2mm/2個 |
Ø6mm |
|
型號 |
PDF圖紙 | 3D圖紙 |
|---|---|---|
|
SRB25-12.5T4 |
 |
 |
|
SRB25-20T4 |
|
|
|
SRB25-30T4 |
|
|
|
SRB25-38T4 |
|
|
|
SRB25-40T4 |
|
|
|
SRB25-45T4 |
|
|
|
SRB25-55T4 |
|
|
|
SRB25-60T4 |
|
|
|
SRB25-70T4 |
|
|
|
SRB25-80T4 |
|
|
|
SRB25-85T4 |
|
|
|
SRB25-200T4 |
|
|
|
SRB25-300T4 |
|
|
|
SRB25-10T6 |
|
|
|
SRB25-12.5T6 |
|
|
|
SRB25-20T6 |
|
|
|
SRB25-25T6 |
|
|
|
SRB25-30T6 |
|
|
|
SRB25-38T6 |
|
|
|
SRB25-40T6 |
|
|
|
SRB25-45T6 |
|
|
|
SRB25-50T6 |
|
|
|
SRB25-55T6 |
|
|
|
SRB25-60T6 |
|
|
|
SRB25-70T6 |
|
|
|
SRB25-75T6 |
|
|
|
SRB25-80T6 |
|
|
|
SRB25-85T6 |
|
|
|
SRB25-100T6 |
|
|
|
SRB25-200T6 |
|
|
|
SRB25-300T6 |
|
|
|
SRB25-400T6 |
|
|
|
SRB25-500T6 |
|
|
