· 固定在25 mm 接桿上的轉接支架安裝的其他光機械均可拆卸
· 可用于自由空間或者籠式系統的轉接應用

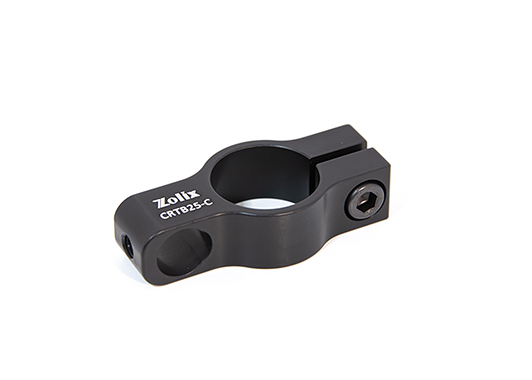

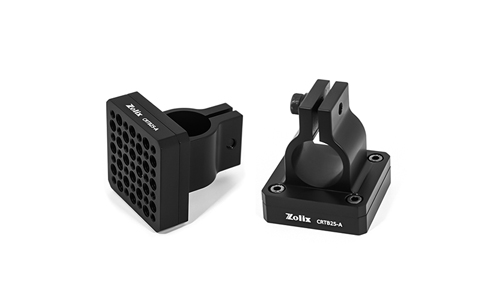

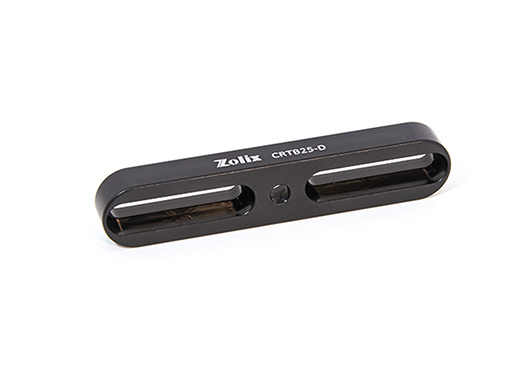

ZOLIX提供的25mm接桿轉接支架屬于25mm接桿的一類配件。此類轉接支架一端可通過螺釘鎖緊抱箍或沉頭孔結構與25mm接桿固定，轉接支架另一端可通過不同的安裝接口與其他光機械產品固定，從而形成25mm接桿的多種轉接應用。其中CRTB25-30B與CRTB25-60B用于轉接籠式系統，CRTB25-A、CRTB25-C和CRTB25-D用于轉接自由空間產品。

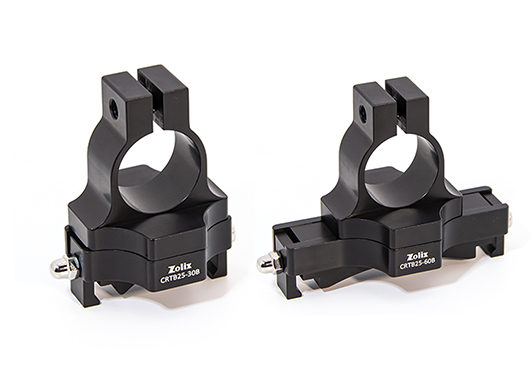

25 mm接桿轉接支架，轉接籠式系統
|
產品型號
|
CRTB25-30B
|
CRTB25-60B
|
|
材質
|
6061-T6鋁合金
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
黑色陽極氧化
|
|
兼容系統
|
30mm籠式
|
60mm籠式
|
|
夾持接桿直徑
|
Ø25mm
|
Ø25mm
|
|
夾持籠式系統方向
|
水平/豎直
|
水平/豎直
|
|
接桿夾持孔徑公差范圍
|
+0.05~+0.10mm
|
+0.05~+0.10mm
|
|
接桿鎖緊螺釘規格
|
M6/1個
|
M6/1個
|
|
安裝接桿與籠桿垂直度公差
|
0.025mm
|
0.025mm
|
|
籠桿鎖緊螺釘規格
|
M4/1個
|
M4/1個
|
|
單包產品數量
|
1件
|
1件
|
25 mm接桿轉接支架，安裝板轉接自由空間系統
