CDAD系列可調光闌
產品說明
· 材質：6061-T6鋁合金
· SM1螺紋安裝接口
· 一端內螺紋、另一端外螺紋設計

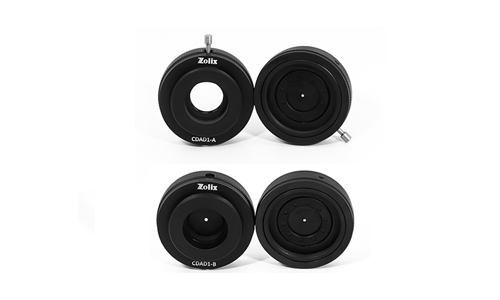

ZOLIX提供的可調光闌有撥桿式和旋轉式兩種，SM2螺紋接口僅有旋轉式。CDAD1-A為撥桿式可調光闌，可通過撥桿或者外圈滾花調節光闌孔徑；CDAD1-B為旋轉式可調光闌，僅能通過外圈滾花調節光闌孔徑。其中SM1螺紋接口的可調光闌，通光孔徑可調范圍在Ø1 mm~Ø12 mm之間。SM1螺紋可調光闌，外圓刻有分度刻線，用于進行輔助調節，其刻線參數僅供參考。所有可調光闌均為內外螺紋結構設計?？烧{(diào)光闌一般用于控制光束直徑，其位置及通光孔的大小將直接影響整個光學系統的亮度、清晰度和像差等。
選型表
|
型號
|
CDAD1-A
|
CDAD1-B
|
|
材質
|
6061-T6鋁合金
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
黑色陽極氧化
|
|
調節方式
|
撥桿式
|
旋轉式
|
|
螺紋規格
|
SM1內外螺紋
|
SM1內外螺紋
|
|
外徑最大尺寸
|
Ø35.6 mm
|
Ø35.6 mm
|
|
通光孔徑可調范圍
|
Ø1mm~ Ø12mm
|
Ø1mm~ Ø12mm
|
