SMGON系列高精密直驅式手動擺動臺說明：
SMGON 系列產品是卓立漢光開發的手動擺動滑臺， 該系列產品主體材料 采用優質不銹鋼，使用弧形 V 型導軌導向，差動分厘卡驅動的手動擺動滑臺。 臺面運行平穩可靠，靈敏度高。臺面多種標準孔位的安裝孔適合不同需要， 下 方標準固定孔方便將其與其他滑臺連接，組成多維滑臺。
特點：
•采用差動分厘卡驅動，靈敏度高
•采用弧形V型導軌，承載力大，運行平穩

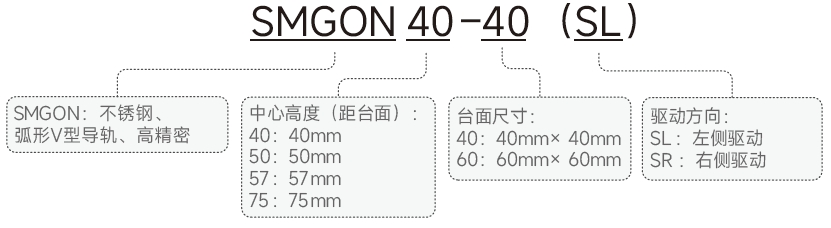

SMGON系列高精密直驅式手動擺動臺命名規則：
選型表：
|
型號
|
SMGON40-40SL/SR
|
SMGON57-40SL/SR
|
SMGON50-60SL/SR
|
SMGON75-60SL/SR
|
|
行程( ° )
|
±7
|
±5
|
±5
|
±4
|
|
設計中心高
|
40
|
57
|
50
|
75
|
|
臺面尺寸
|
40×40
|
60×60
|
|
厚度
|
17
|
25
|
|
導軌
|
弧形V型導軌
|
|
驅動方式
|
差動分厘卡
|
|
主體材料及表面處理
|
不銹鋼，無
|
|
自重（Kg）
|
0.12
|
0.12
|
0.32
|
0.32
|
|
旋轉中心跳動(μm）
|
≤15
|
|
刻度最小讀數( ° )
|
0.1
|
|
中心耐負載（Kg）
|
≤3.5
|
≤6
|
