AD 系列是卓立漢光新推出的燕尾副導軌手動直線滑臺。該系列產品主體材料采用硬質鋁合金，表面氧化黑處理，齒輪齒條驅動，燕尾副導軌導向，負載能力強，調整速度較快，且具有鎖緊功能。
AD系列鋁合金燕尾式手動直線滑臺特點：
- 齒輪齒條驅動，可快速調整
- 燕尾副導軌導向，運行平穩，負載大

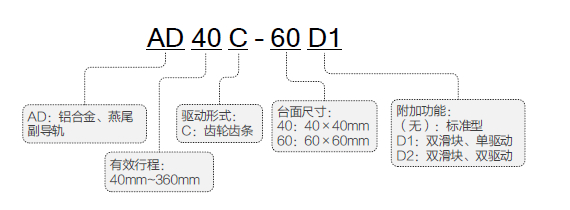

選型表
|
型號
|
AD60C-40
|
AD160C-40
|
AD260C-40
|
AD360C-40
|
|
臺面尺寸
|
40×40
|
|
厚度
|
30
|
|
移動量（°）
|
60
|
160
|
260
|
360
|
|
最小讀數（mm）
|
0.1
|
|
驅動方式
|
正齒輪齒條 m=0.5
|
|
導軌
|
燕尾副
|
|
主體材料及表面處理
|
鋁合金，黑色陽極氧化處理
|
|
自重（Kg）
|
0.25
|
0.4
|
0.55
|
0.7
|
|
中心負載（Kg）
|
5
|
|
型號
|
AD40C-60
|
AD140C-60
|
AD240C-60
|
AD340C-60
|
|
臺面尺寸
|
60×60
|
|
厚度
|
34
|
|
移動量（°）
|
40
|
140
|
240
|
340
|
|
最小讀數（mm）
|
0.1
|
|
驅動方式
|
正齒輪齒條 m=0.5
|
|
導軌
|
燕尾副
|
|
主體材料及表面處理
|
鋁合金，黑色陽極氧化處理
|
|
自重（Kg）
|
0.45
|
0.7
|
0.95
|
1.2
|
|
中心負載（Kg）
|
6
|
