激光波長 |
連續激光器：405, 514, 532, 633, 670, 671, 785, 808 nm（其他可選） 脈沖激光器：532nm，線寬< 0.005 cm-1，10Hz,290mJ |
|
拉曼頻移范圍 |
100-4000cm-1(不同激光可能不同) |
|
探測距離 |
0-30mm@顯微拉曼系統 30-200mm@拉曼探頭 |
|
光譜儀 |
CT式320 mm 焦長光譜儀 透射式VPH光譜儀 |
|
光譜 |

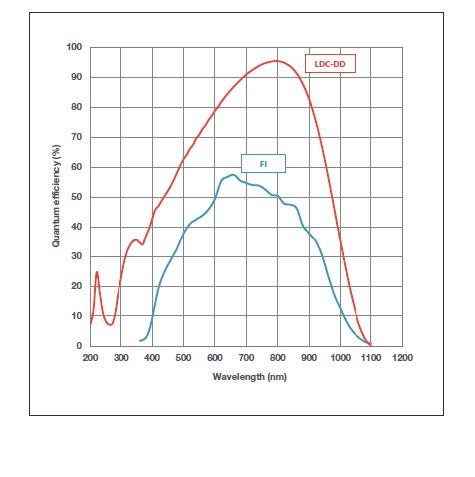

科研級CCD探測器： 2000x256 像素，背照式深耗盡芯片，QE>90%，300-1100nm響應，峰值效率95%，深度制冷到-60℃ 像增強型CCD探測器：1024*1024像素，2ns門控， 280 – 810nm響應，增益大于200 |
|
光譜分辨率 |
<1.5cm-1 @光柵光譜儀 < 5cm-1 @VPH光譜儀 |
|
激發波長 |
405, 514, 532, 633, 670, 671, 785, 808 nm.其他可選 |
|
光譜范圍 |
100-4000 cm-1 ( 不同激光器范圍不同 ) |
|
焦距 |
20 mm to 100 mm |
|
樣品端光斑大小 |
~100 um @ 100 um 芯徑激發光纖 |
|
工作距離 |
20 ~100 mm |
|
數值孔徑 |
0.22 @40 mm 焦距 |
|
探頭尺寸 |
2.25" L x 0.96" W x 0.58" H |
|
探頭材質 |
超硬氧化鋁或者 316 不銹鋼 |
|
探頭柄尺寸 |
1.125” 直徑 x 3.8” 長度 |
|
探頭柄材質 |
316 不銹鋼 |
|
濾光片效率 |
O.D >6 |
|
操作溫度 |
0-85 ? C |
|
最大操作壓力 |
15 psi |
|
光纖配置 |
100/100 um 標準配置，其他可選 |
|
接口類型 |
FC 或者 SMA |
|
其他 |
可定制 |

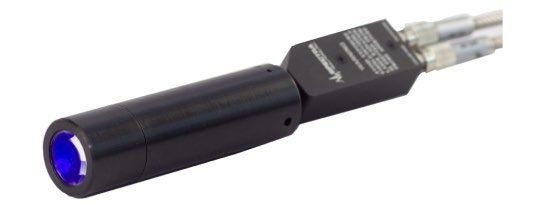

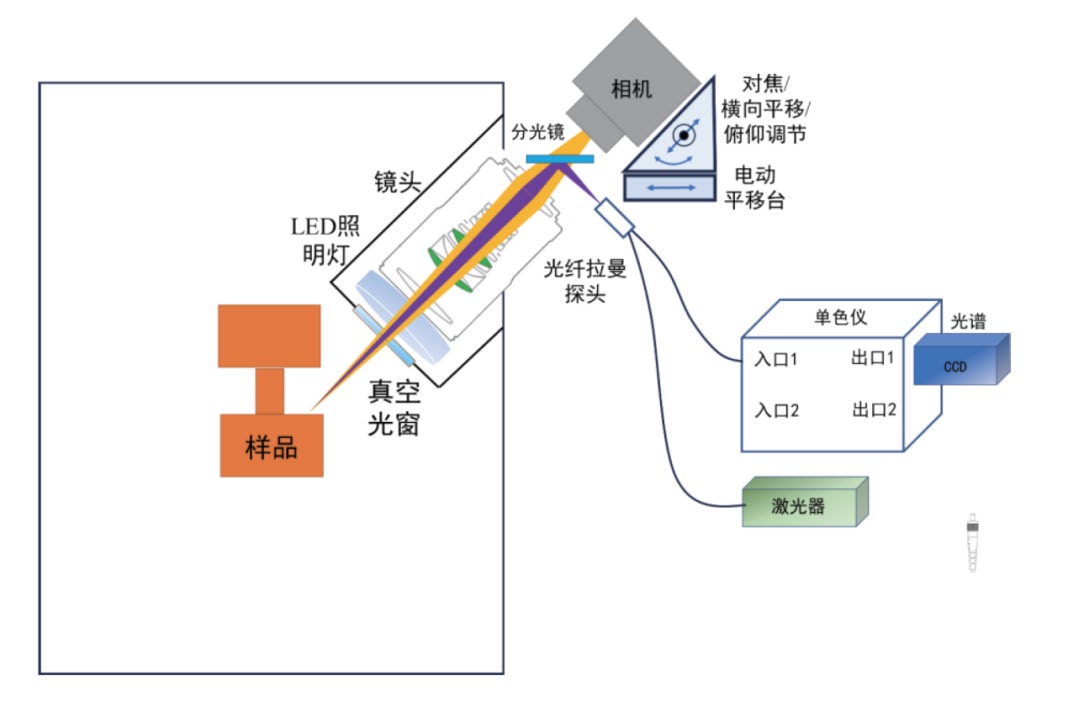

遠程成像探頭
|
適用波長 |
405nm-785nm |
|
工作距離 |
~200mm |
|

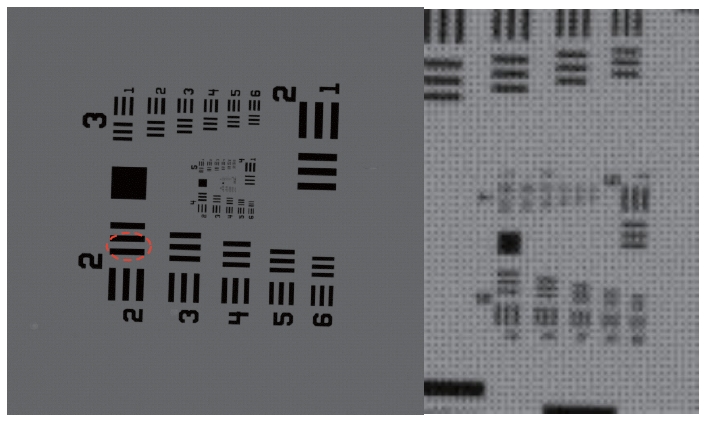

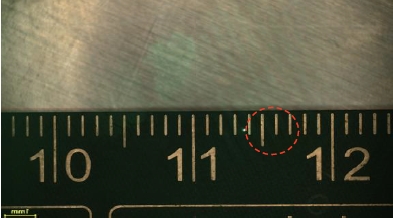

空間分辨 |
典型值：6um |
|
成像相機 |
2000萬像素，焦面17.6×11.8 mm |
|
機械控制 |
XYZ位移以及俯仰可調，適配不同腔體 |
|
激光器 |
脈沖激光器 |
光纖激光器 |
|
激發波長 |
532nm |
532nm |
|
脈沖能量 / 功率 |
290mJ |
100mW |
|
重復頻率 |
10Hz |
CW |
|
線寬 |
< 0.005 cm-1 |
＜ 0.00001nm |
光譜儀
|
類型 |
C-T 式影像校正光譜儀 |
VPH 光譜儀 |
|
焦距 |
320mm 焦距 |
85mm |
|
通光孔徑 |
F/4.2 |
F/1.8 |
|
光譜范圍 |
200-1100nm |
532-680nm |
|
光譜分辨率 |
優于 2cm-1@1800 刻線光柵 |
5cm-1@1800 刻線光柵 |
探測器
|
類型 |
ICCD |
CCD |
|
有效像素 |
1024*1024 |
2000 x 256 |
|
像元尺寸 |
13um*13um |
15 x 15 µm |
|
有效探測面尺寸 (18mm MCP） |
13.3mm*13.3mm |
|
|
最短光學門寬 |
＜ 2ns |
無 |
|
讀出噪聲 |
5 e- |
4.5 e- |
|
門控 |
2ns |
無 |
|

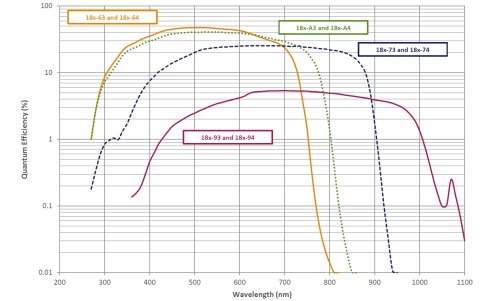

響應范圍 |
280 – 810nm |
200-1100nm |
典型應用

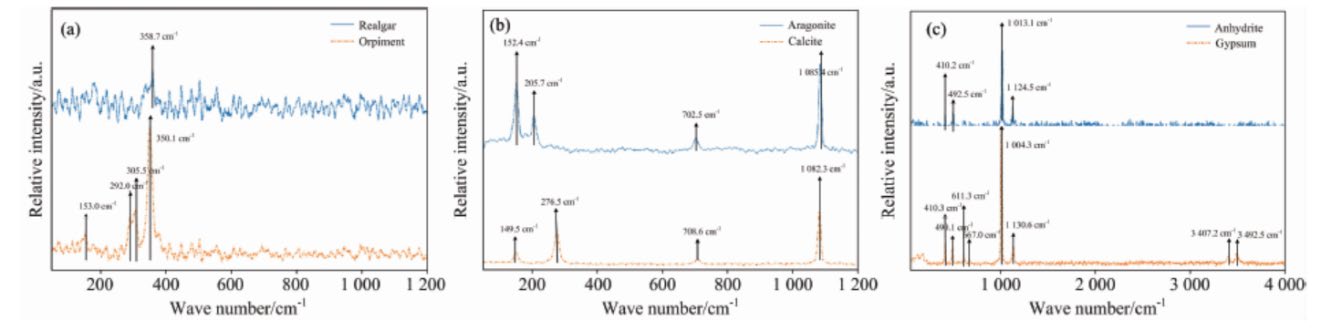

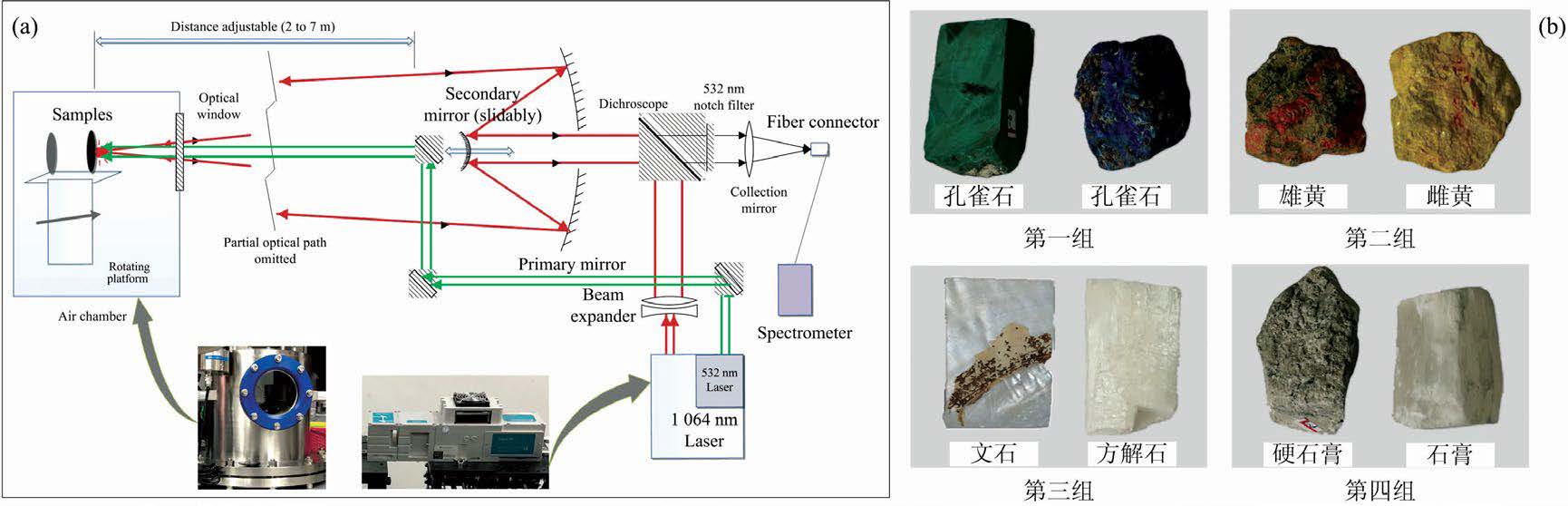

行星探測中國科學院萬雄老師設計了一款激光誘導擊穿光譜LIBS+ 拉曼系統在火星模擬環境下礦物樣品的綜合檢測能力，采用卡塞格林望遠鏡結構，遠程脈沖拉曼光譜激發，成功檢測了8 種典型礦物質（孔雀石、藍銅礦、雄黃、文石、方解石、硬石膏和石膏等），實驗結果表明，該系統可以在火星條件下有效分析礦物種類和成分。

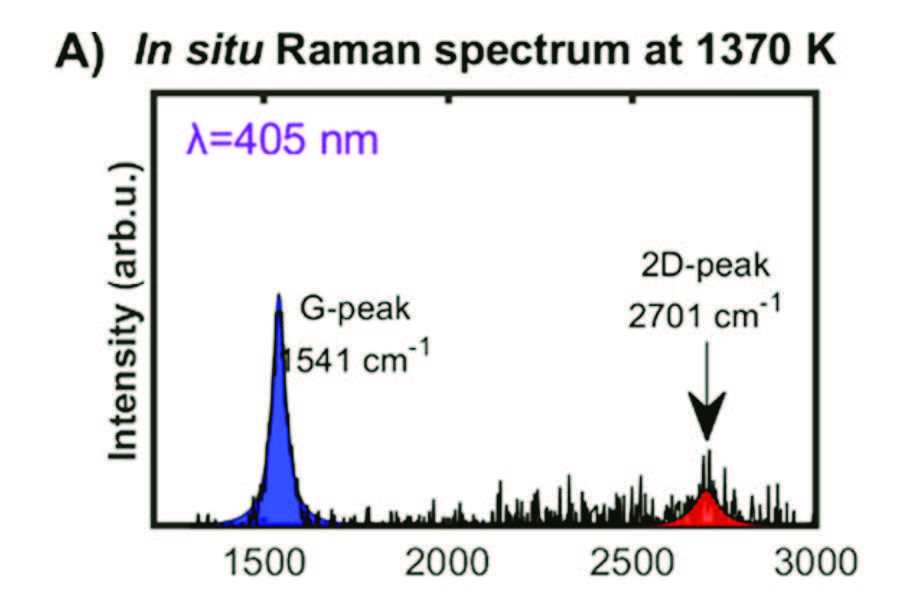

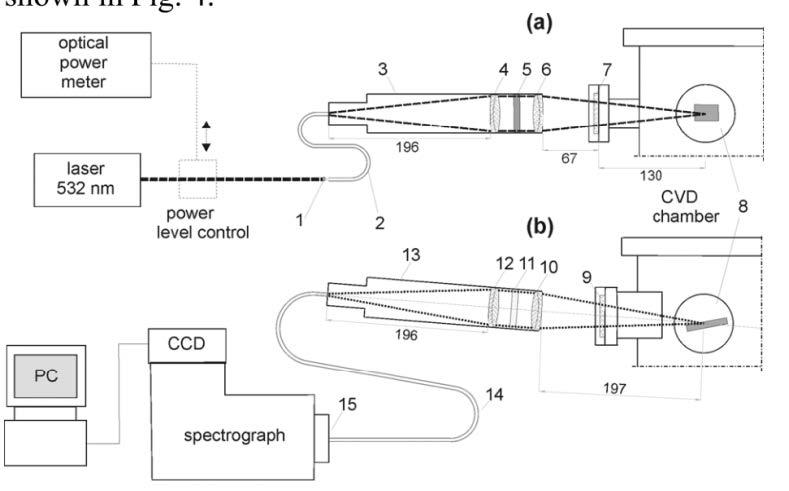

材料生長原位監測
