RTS-mini 經濟型光纖共焦拉曼系統
擁有Plug-in 特點的RTS-mini 共聚焦拉曼顯微系統，可跟多種顯微鏡和光譜儀聯用，提供*佳的靈敏度和空間分辨率。除了在現有的顯微鏡上升級共聚焦系統外，通過靈活地配置光譜儀和探測器，可以打造出針對客戶應用的專屬系統配置。廣泛用于各類工業應用，如質檢，安檢，刑偵，生物醫療，制藥等需要高拉曼靈敏度的應用領域，并且由于可提供免費的軟件開發包，并且提供Micromanager 接口，使得系統的后續開發及聯用工作可以輕松展開。

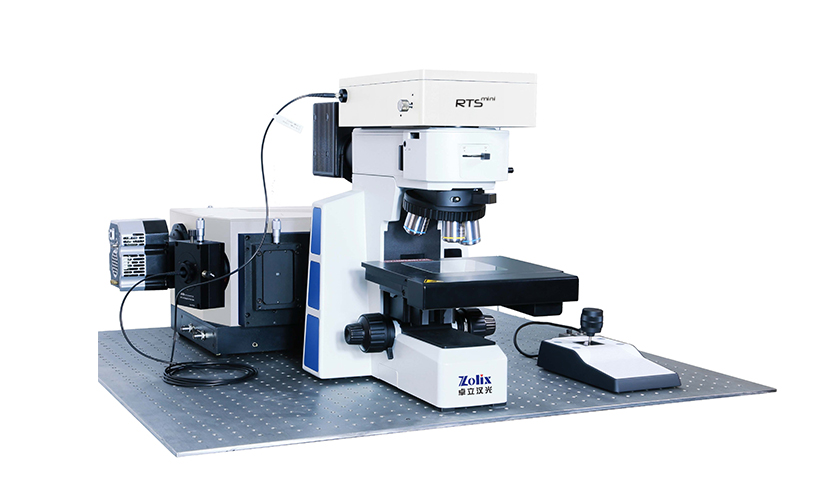

RTS-mini由共聚焦接口盒，顯微鏡和光譜儀組成，可以按照客戶要求進行各種配置。
共聚焦接口盒，可提供532,638,785三個波長
|
激光波長(nm)
|
532
|
638
|
785
|
|
激光功率(mW)
|
100
|
50
|
100
|
|
拉曼頻移范圍(cm-1)
|
90-9000
|
90-6000
|
90-3200
|
|
顯微鏡
|
只兼容正置顯微鏡
|
|
樣品臺
|
手動，電動可選
|
|
物鏡
|
10x，50x，100x，50x長焦，半復消色差
|
|
落射式照明
|
鹵素?zé)?/span>
|
|
光譜儀
|
320 mm焦長，Czerny-Turner式
|
|
光譜CCD
|
≥2000x256像素，背照式深耗盡芯片，QE>90%，可見近紅外專用
|
|
光柵配置
|
1800g/500nm blazed
600g/500nm blazed
150g/500nm blazed
|
1200g/750nm blazed
600g/750nm blazed
150g/750nm blazed
|
600g/750nm blazed
300g/750nm blazed
150g/750nm blazed
|
|
光譜分辨率
|
1.5
|
1.5
|
2.3
|
拉曼光譜性能指標
- 硅三階峰信噪比>30:1，硅四階峰可見
檢測條件：532nm激光器，100um狹縫寬度，50um像元尺寸，100x物鏡（0.9NA），樣品上激光功率10mW，積分時間300s，累積次數1，600刻線光柵
2．光譜分辨率（半高寬）： ≤ 1.5 cm-1典型值，2cm-1保證值（320mm光譜儀）, （測量氖 燈線585nm半高寬）

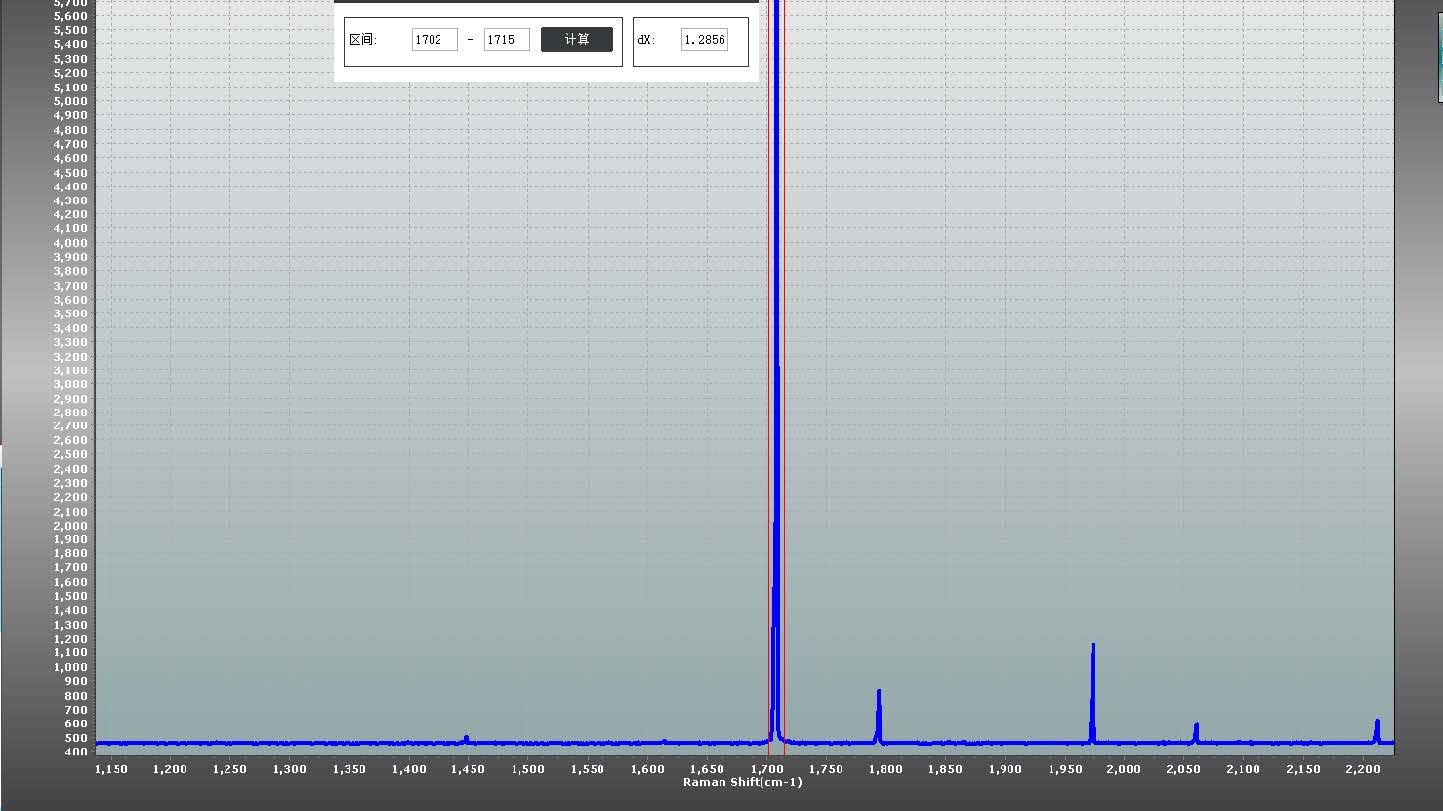

氖燈585nm光譜，絕對波數單位，半高寬1.2cm-1
檢測條件：在可見波段：采用氖燈測量，10x物鏡，1800g/mm光柵，光柵在+1級條件下工作，狹縫寬度為10μm。實驗時將氖燈置于顯微鏡下，測量譜線為 585 nm ，全半高寬（FWHM）≤1.5cm-1；

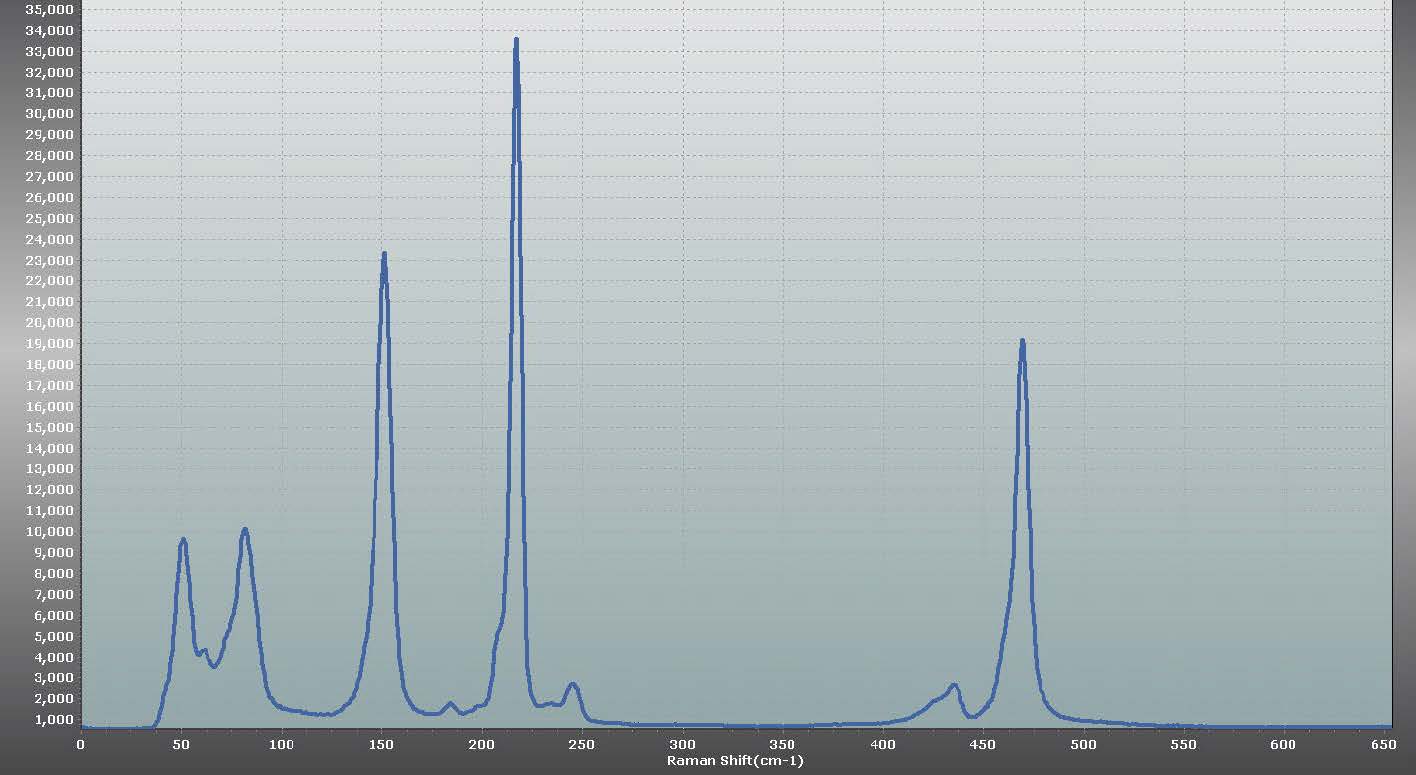

3.低波數性能：60cm-1典型值，90cm-1保證值，樣品：硫，積分時間0.1s。提供低波數（<10cm-1 ）升級選項
