APPLICATION

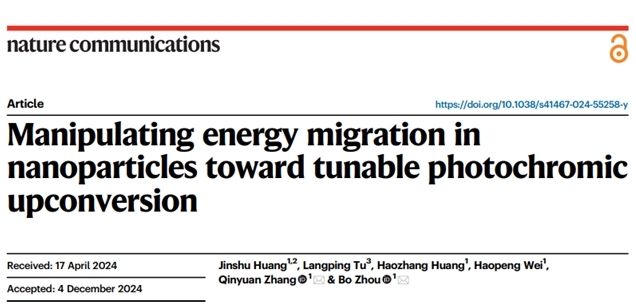

近日，華南理工大學發(fā)光材料與器件國家重點實驗室周博教授團隊在上轉換發(fā)光顏色動力學調控上取得新進展，相關成果以“Manipulating energy migration in nanoparticles toward tunable photochromic upconversion”為題發(fā)表在國際**期刊Nat. Commun.上。
稀土上轉換發(fā)光材料表現(xiàn)出優(yōu)異的發(fā)光學性質，在諸多前沿領域表現(xiàn)出巨大的應用潛力。近期研究發(fā)現(xiàn)，能量遷移過程設計在上轉換發(fā)光調控方面具有獨特優(yōu)勢。然而，對于典型的敏化劑/激活劑共摻材料體系而言，能量遷移的發(fā)生及其與能量傳遞等其他過程的競爭關系尚未得到深入研究。而且能量遷移在時間尺度上會與其他過程同時發(fā)生，導致普通方法或材料設計難以將其區(qū)分并挑選出來。因此，如何獲得能量遷移的規(guī)律以及實現(xiàn)對上轉換發(fā)光顏色動力學調控是稀土發(fā)光領域的一項挑戰(zhàn)性課題。
近日，華南理工大學發(fā)光材料與器件國家重點實驗室周博教授團隊提出了一種研究微觀尺度能量遷移過程的新策略。通過構建界面能量傳遞IET（Interfacial Energy Transfer）調控的核殼納米結構和能量輸運過程設計，成功觀測到敏化劑/激活劑共摻上轉換體系的能量遷移特性，并通過定義特征參量（γEM）描述了能量遷移和能量傳遞的競爭。該模型以常規(guī)的NaYF4:Yb/Er作為研究對象，以NaYF4:Nd為吸收808 nm敏化光的殼層，通過設計NaYF4:Yb/Tm探測能量遷移。Tm3+的發(fā)光變化反映了NaYF4:Yb/Er中間層里Yb3+→Yb3+能量遷移和Yb3+→Er3+能量傳遞的競爭關系，并進一步采用蒙特卡洛模擬驗證了實驗結論。此外，該模型通過時域調控可進一步實現(xiàn)上轉換光色調控。本研究促進了上轉換動力學過程的深入理解，為操控納米結構中的能量輸運和調控發(fā)光顏色提供了新方法，在邏輯運算和信息安全等方面展示出應用潛力。

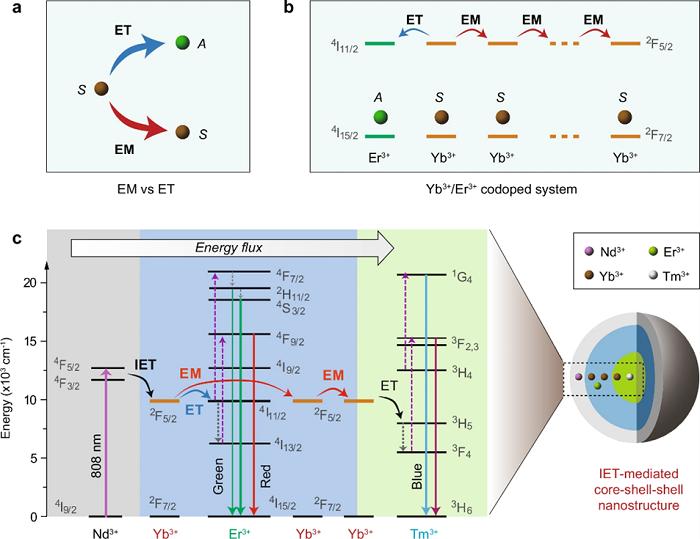

圖1：能量輸運研究的概念模型

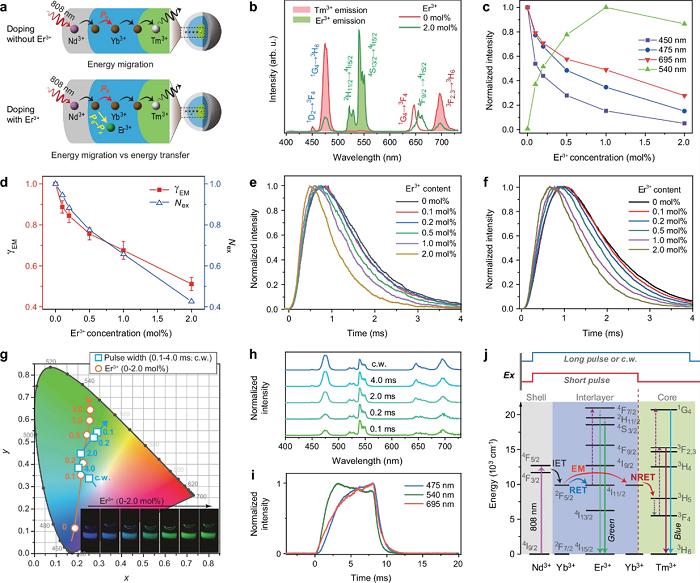

圖2：敏化劑/激活劑共摻體系中能量遷移研究

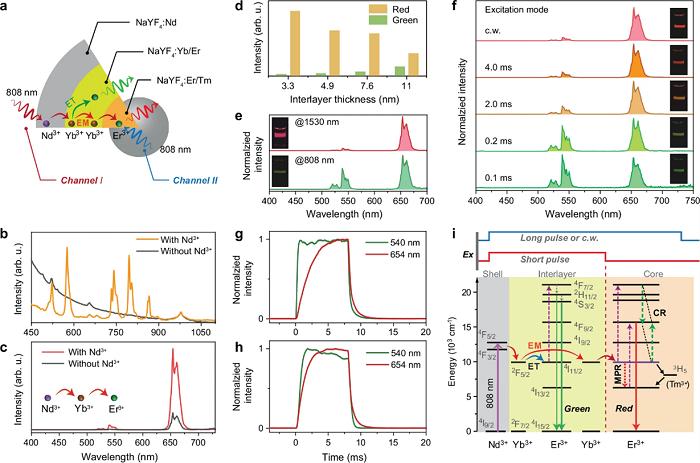

圖3：非穩(wěn)態(tài)激發(fā)光色調控

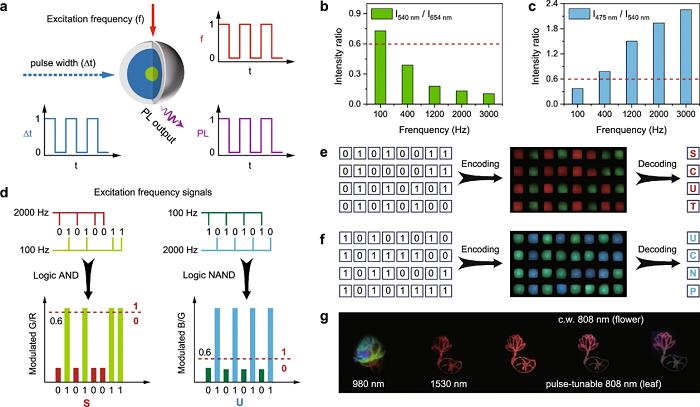

圖4：前沿應用
本文通過IET介導的納米核殼結構設計研究了能量遷移和能量傳遞的競爭過程。敏化劑/激活劑共摻體系中存在能量遷移和能量傳遞的激烈競爭，可通過摻雜濃度、殼層厚度和結構設計等精細調控動力學過程，為上轉換光色時域調控提供了重要方法。本文的研究結果有助于推動納米尺度光物理過程的基礎研究，對于研發(fā)下一代非線性光電器件具有重要借鑒意義。
文獻鏈接：https://www.nature.com/articles/s41467-024-55258-y
配置推薦
本文中穩(wěn)態(tài)瞬態(tài)上轉換光譜測試使用卓立漢光公司的OmniFluo990穩(wěn)態(tài)瞬態(tài)熒光光譜測試得到，激發(fā)光源為980、808、 1530 nm激光器。OmniFluo990為模塊化搭建結構，通過搭配不同的光源、檢測器和各類附件，為紫外/可見/近紅外發(fā)光測試提供綜合解決方案，也為稀土上轉換材料的光色時域調控研究提供有利工具。
【作者簡介】
周博，男，華南理工大學教授、博士生導師，國家級人才計劃入選者。課題組致力于稀土發(fā)光應用基礎研究，在上轉換發(fā)光物理機制、多光子過程調控、微觀尺度離子相互作用、智能發(fā)光材料設計、光子器件等方面取得系列創(chuàng)新性成果，迄今以第一作者/通訊作者在 Nat. Photon.、Nat. Nanotech.、Nat. Commun.、Adv. Mater.、Angew. Chem. Int. Ed.、Nano Lett.、Chem. Soc. Rev.等著名期刊發(fā)表SCI收錄論文80余篇，在國內(nèi)外學術會議做大會/主題/邀請報告40余次，主持國家自然科學基金等多項。
【招聘信息】
課題組2025年度在無機發(fā)光材料、非線性光學等相關方向誠聘博士后，在發(fā)光機理探索、納米材料可控合成、生物/光電應用、激光、二維光電材料等方向有經(jīng)驗者優(yōu)先考慮，同時歡迎有志青年報考博士/碩士研究生。
詳情請聯(lián)系周老師：zhoubo@scut.edu.cn
免責聲明
北京卓立漢光儀器有限公司公眾號所發(fā)布內(nèi)容（含圖片）來源于原作者提供或原文授權轉載。文章版權、數(shù)據(jù)及所述觀點歸原作者原出處所有，北京卓立漢光儀器有限公司發(fā)布及轉載目的在于傳遞更多信息及用于網(wǎng)絡分享。
如果您認為本文存在侵權之處，請與我們聯(lián)系，會第一時間及時處理。我們力求數(shù)據(jù)嚴謹準確， 如有任何疑問，敬請讀者不吝賜教。我們也熱忱歡迎您投稿并發(fā)表您的觀點和見解。
13810146393
在線咨詢
