引言
隨著人類觀測與測量技術的進步，目前*先進的觀察與測量手段已經前進到了納米甚至亞納米時代。其中掃描電子顯微鏡（SEM）以其相對簡單靈活的操作方式和廣泛的附加探測手段，受到了各行各業的青睞。尤其是冷凍電鏡的發明，為生命科學帶來了全新的視角。
然而，隨著各種掃描電子顯微鏡能力的提升，其使用條件也相應隨之改變。時至今日，如果想要使用好SEM，就需要特別考慮其運行環境的振動問題。
SEM 的工作原理

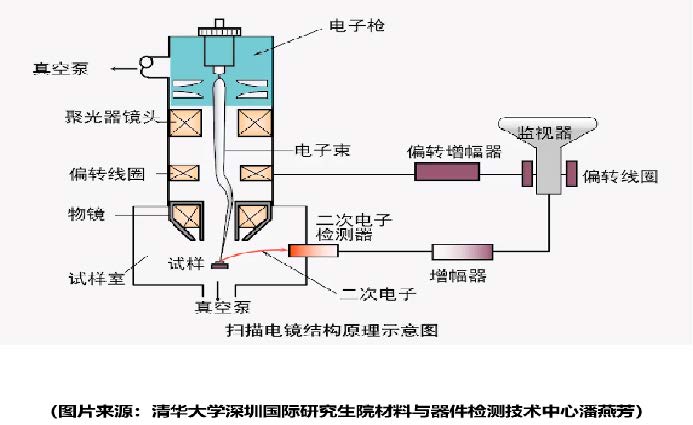

掃描電子顯微鏡是一類典型的單點測量設備?？梢哉J(rèn)為，它是電子探針（EPMA）設備的升級版本。它的基本原理主要有兩塊：1、將電子束進行聚焦，以焦點位置與待測樣品進行相互作用；2、通過移動載物臺（粗調）或偏移電子束（微調）的方式，對樣品進行面成像。
相比電子探針，掃描電子顯微鏡的焦斑尺寸從前者的微米量級進化到了納米甚至亞納米級別，這是掃描電子顯微鏡能夠提供納米尺度分辨率的直接原因。當然這里也必須指出，到了納米和亞納米級別，掃描電鏡的分辨率已經不能直接等于焦斑尺寸，本文不再贅述。
掃描電鏡配備不同用途的單點探測器，以收集電子束焦斑與物質相互作用產生的各種信號，比如背散射電子BSE、二次電子SE、俄歇電子、X 射線到紅外光的光子。這些信號絕大多數都不包含二維空間信息，可以認為是電子束作用區域的總和的信號。
為了達成納米尺度的分辨率，SEM 主要使用偏移電子束進行面成像，也可聯合載物臺進行圖像拼接。偏移電子束的*高精度一般在亞納米級別，而載物臺一般是由機械+壓電陶瓷驅動的，其運動精度視設備的分辨率從幾納米到幾百納米不等。
SEM 按安裝方式大致分為桌面式SEM 和大型SEM。按照電子槍的特性分為鎢燈絲電鏡和場發射電鏡，其中場發射電鏡又分為冷場發射電鏡和熱場發射電鏡。按照具體應用特性，SEM 還可分為傳統電鏡、低電壓電鏡、冷凍電鏡等等。
SEM 抗振動理論簡述
日常環境下，我們周圍的環境有很多振動源。其總和振幅在微米到毫米級別。而一臺SEM 允許力回路產生的位移應當遠小于其標稱分辨率。因此一臺SEM 在設計初期就需要考慮抗振動的結構。
一臺超高精密的儀器設備，對待振動一般有兩種處理手段：對于高頻振動，可以較為容易地控制振動的振幅到遠小于納米的尺度；對于低頻振動，控制振幅相對比較困難，但可以通過提高回路剛度和重量的比例，使得儀器整體像海上的船一樣隨著振動上下起伏。但這兩種處理方法終將導致一個負面的結果，就是二者的過渡區段，一定會有一個振動頻率對設備具有*大的影響。這個頻率也可以稱為儀器設備的共振頻率。
通常設計者至少需要關注兩個回路：力回路Force loop 和測量回路Measure loop 的剛度。對于SEM 來說，力回路可以認為是由電子槍——磁透鏡與載物臺上的物質構成的回路；測量回路可以認為是探測器與信號發生位置構成的回路。由于單點類探測器對納米級別晃動的不敏感，測量回路的精度可遠低于力回路的精度，因此本文不再予以考慮。
SEM 安裝時一般會統籌考慮安裝點振動的情況。大型高端SEM，通常會自帶精密的氣浮減震裝置，并且采用一樓或地下室作為設備場地。此時150Hz 以上的振動通常不會超標。桌面型的SEM 適用于靈活的試驗環境。雖然振動狀況不太受控，但由于一般的桌面型SEM 分辨率較低，掃描速度較快，相對而言可以忍受較為惡劣的振動環境。
SEM 為什么需要主動隔振光學平臺？
主動光學平臺主要是為了應對150Hz 以下的超低頻振動。
150Hz 以上的振動，振幅相對小，傳播距離較近。通常由各種不同等級的氣浮平臺，以及挖地臺之類隔絕振動源的方式即可顯著降低。但150Hz 以下，特別是50Hz 以下的振動，上述方案效果很差。1-5Hz 的振動甚至可由振源處傳播超過幾十上百公里，例如機場、火車或者地鐵，可以有效影響整個城市。因此超低頻振動難以被隔絕和控制。雖然在同等振幅下，超低頻振動的加速度很小，但當振幅達到一定量級的時候，人類早期的應付振動的方法就顯得無力了。
隨著電子技術的發展，人們發現閉環的電子系統較為適合解決低頻振動的問題。主動隔振光學平臺由“探測——自適應濾波——反饋預測算法——主動補償——探測”循環為基本原理設計。從主動補償方式上有三種技術路徑：直線電機法、靜電法和壓電法。三者補償幅度依次降低；可響應頻率依次增高。
SEM 需要主動隔振平臺主要有兩種場景：
1) 大型SEM 場地補償。大型SEM 通常自帶精密氣浮裝置，且場地經過選址和處理，通常高頻振動已經無須處理。但大型SEM的共振點通常設置在1-10Hz，這一段振動超標的幾率很大。大學和Fab 芯片工廠等用戶只能適度考慮設備選址，但通常其候選位置是極為有限的。因此共振點附近的振動超標是經常出現的。此時有且僅有主動隔振平臺能夠起到一定的作用，且主動隔振平臺并不能完全替代場地選址。
2) 桌面式SEM 因為應用場景，遭遇過于惡劣的場地環境。桌面SEM 雖然對振動環境要求較低，但桌面SEM 的應用場景是更加惡劣的。當環境振動情況惡劣到一定程度，桌面式SEM同樣也需要氣浮平臺+主動隔振平臺的幫助以獲得正常工作的振動環境。
主動隔振光學平臺
北京卓立漢光儀器有限公司針對高精密測試設備提供桌面式隔振臺和主動隔振桌等主動隔振光學平臺。桌面式隔振臺包括Accurion i4 和Accurion Nano 系列，主動隔振桌包括Workstation_i4 和Workstation_Vario 系列。
Accurion i4 系列
i4 是一種先進的主動隔振臺，它可抵消敏感設備的不必要振動和其他干擾對高精度測量設備產生的影響。具有低剖面低碳設計、操作簡單、穩定時間短、弱的低頻共振等特點。隔振從0.6Hz 開始，在10 Hz 時達到*佳效果，40 分貝，99%的振動被隔離。另外，低頻共振是主動減震臺和被動減震臺的*大區別，在低頻率震動中，被動隔震臺將會放大振動而不是隔離振動。隔震臺的工作不需要壓縮空氣，只需要供應電源的插座。在六個自由度的方向上，i4 系列隔震臺都提供了主動補償，以實現隔震效果。

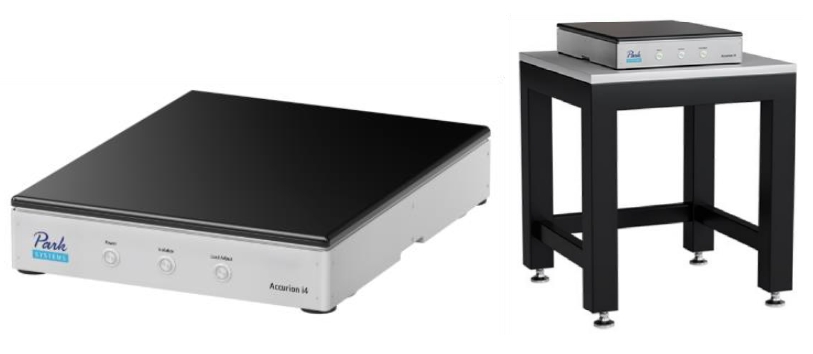

圖 Accurion i4 系列主動隔振臺

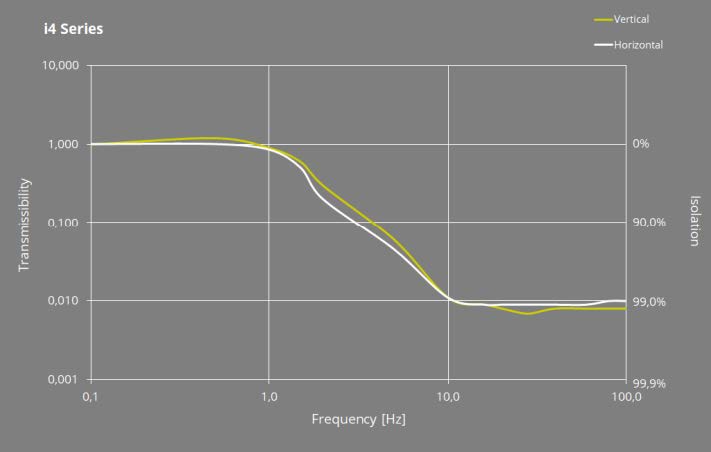

·六個自由度主動隔振
·無低頻共振 - 低頻范圍內具有優異的隔振特性
·低至0.6Hz 開始主動隔振(>200Hz 被動隔振）
·只需0.3 秒的設置時間
·自動調節負載
·因固有剛度具有高度的位置穩定性
·接電即可，無需壓縮空氣
·真正的主動隔振：即時產生反作用力來抵消振動
·廣泛的適用范圍: 擁有標準化
·適用于多種應用的多功能隔離系統
Accurion Nano 系列
Nano 系列主動隔振臺的設計適用于小型和輕量的隔振應用，例如用作原子力顯微鏡的隔振。該系統不需要任何負載調整，只需釋放運輸鎖就可以使用，用戶不需要進一步的操作。設計簡單，價格實惠，此外，有一個較小的外部控制器，通過數據線連接到隔振臺，這樣設計的優點是隔振臺本身不會產生熱量，因此不會對隔振儀器產生影響，這對于在隔音罩內使用并且對熱敏感的應用非常重要。
控制器遠離被隔振的儀器，以消除控制器電子器件產生的潛在電磁干擾。
主動隔振臺有專門設計的焊接鋼架結構承重桌，這是可選附件。承重桌具有很高的水平和垂直剛度，是主動隔振臺實現優秀隔離性能的理想實驗桌。用戶可以根據實際需要，選取不同尺寸的承重桌。

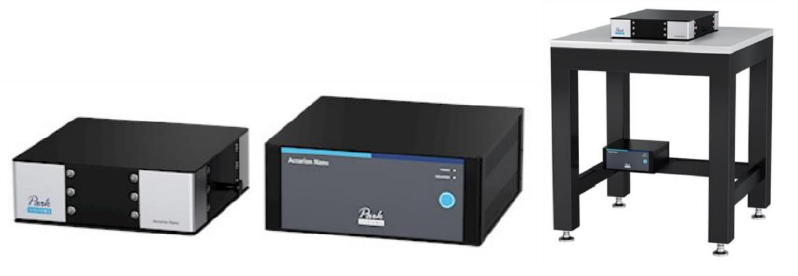

圖 Nano 系列主動隔振臺

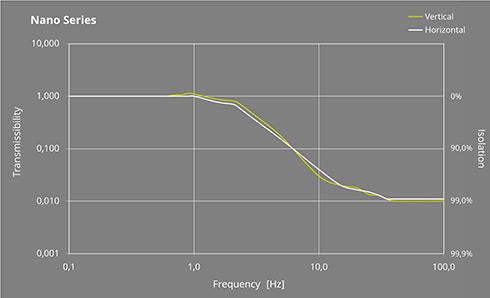

·六個自由度主動隔振
·無低頻共振 - 低頻范圍內具有優異的隔振特性
·低至0.7Hz 開始主動隔振(>200Hz 被動隔振）
·接電即可，無需壓縮空氣
·簡單操作，無需負載調整
·只需0.3 秒的設置時間
·小型、輕量、超精確需求的理想解決方案。
·主動隔振桌采用高強度材料和堅固的結構設計，具有優異的穩定性
·外部控制單元
Workstation_i4 和Workstation_Vario 系列

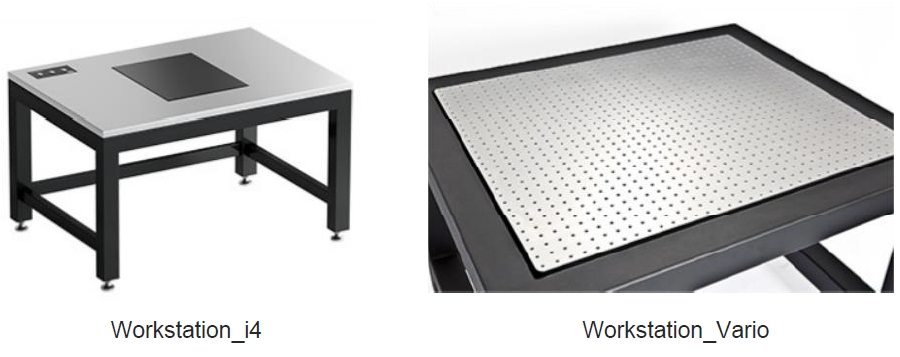

Workstation_i4 設計用于與光學顯微鏡或顯微鏡/SPM 組合一起使用。 隔離表面由防刮MDF 板包圍，方便扶手或作為存儲區域。根據客戶要求，三個i4 版本中的任何一個都可以集成到工作站中。
Workstation_Vario 系統配有鋼框架嵌入式光學實驗板作為工作桌面。具有擴展性，周邊框架可用于隔音罩的安裝。與Workstation_i4 相比，這些版本適用于更大、更重的應用程序。
·六個自由度主動隔振
·無低頻共振 - 低頻范圍內具有優異的隔振特性
·自動調節負載和運輸鎖定
·只需0.3 秒的設置時間
·接電即可，無需壓縮空氣
·符合人體工學的座椅
·因固有剛度具有高度的位置穩定性
·廣泛的適用范圍: 擁有標準化
相關應用
SEM 通過掃描物樣表面并檢測從樣品表面反射回來的電子來獲取樣品的形貌信息，并利用其高分辨率和高放大倍數能夠提供關于樣品的詳細結構的信息，可以被應用于很多領域：
（1）材料科學

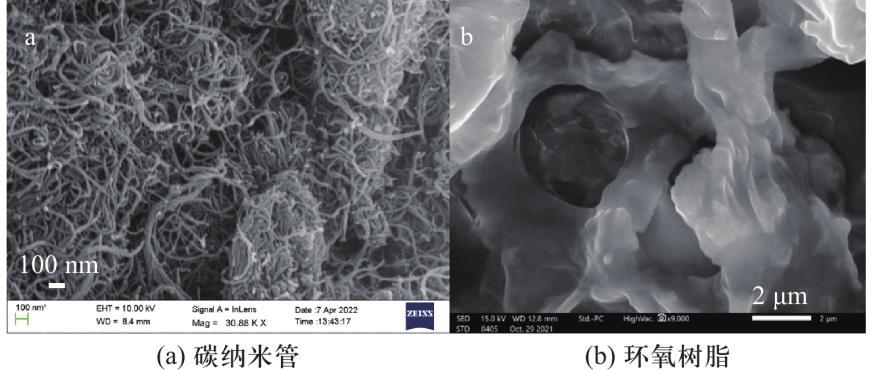

金屬材料方面，SEM 可以用于分析金屬的晶體形貌、結構和尺寸分布，從而幫助優化材料的性能。另外，SEM 還可以用于研究陶瓷材料、聚合物材料以及復合材料等其他材料的形貌和結構。

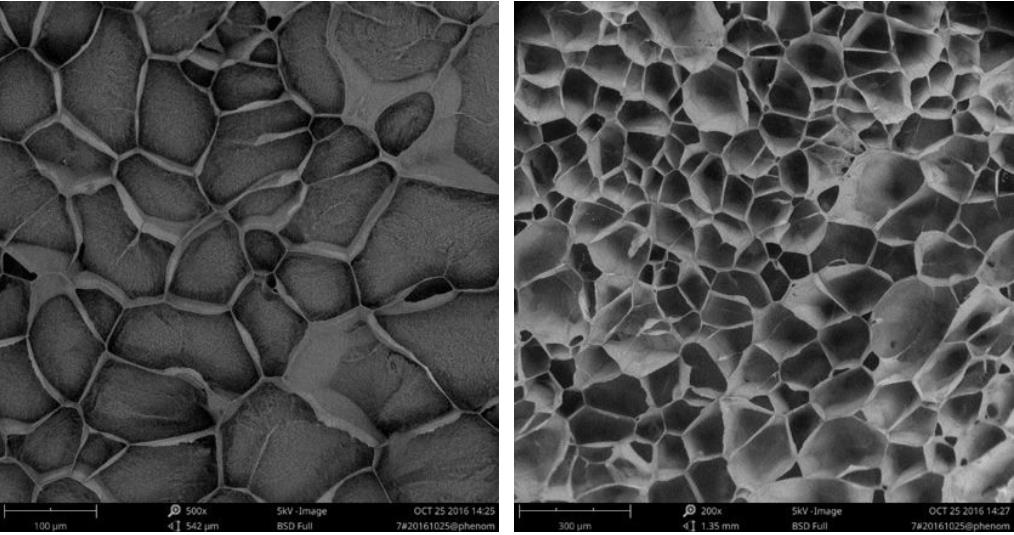

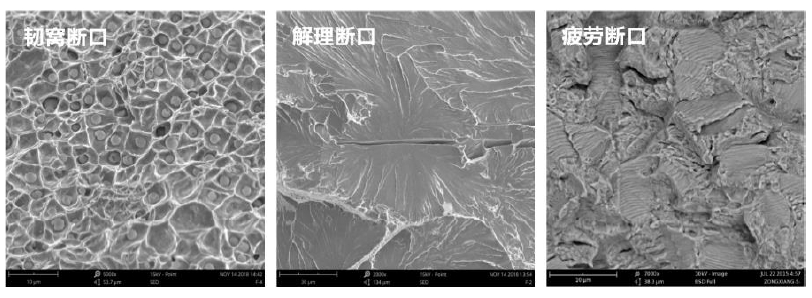

SEM 在金屬失效分析中的應用（圖片來源于網絡）
（2）生物學
SEM 可以用于觀察生物樣品的微觀形貌，例如細胞、細胞器、細菌、病毒等。利用SEM 的高分辨率和快速成像功能，研究者可以獲得樣品的真實形貌，并進一步了解生物系統的結構和功能。例如，可以利用SEM 觀察細胞表面微結構的變化、細胞分裂過程中的細胞形態變化等。
SEM 深入觀察生物樣品微觀結構（圖片來源于網絡）
（3）地質領域
SEM 可以用于分析巖石和礦物的形貌、組成以及微觀結構，從而幫助研究者了解地質樣品的成因和演化歷史。此外，SEM 還可以用于進行環境和污染監測，例如觀察和分析大氣顆粒物、土壤微觀結構以及水樣中的微生物等。
SEM 用于地質樣品觀察（圖片來源于網絡）
（4）納米科學

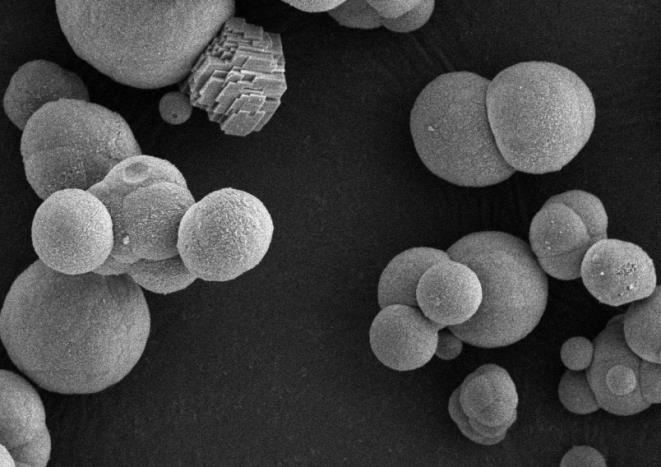

在納米科學和納米技術研究中，SEM 被廣泛用于觀察和研究納米材料的表面形貌、尺寸分布以及形貌與性能之間的關系。通過SEM 的成像功能，可以觀察到納米材料的納米顆粒、納米管、納米片等納米結構的形態和尺寸，并進一步了解納米材料的特殊性能。
圖片來源于網絡
總 結
北京卓立漢光儀器有限公司推出的主動隔振光學平臺能提供高穩定性環境，對于掃描電子顯微鏡等高精度光學儀器的使用至關重要，為廣大科研工作者的科學研究帶來強有力穩定性支撐。
