二維巡游鐵磁體磁性調(diào)控新思路
二維巡游鐵磁體磁性調(diào)控新思路
二維磁性材料因具有易調(diào)控、方便集成的優(yōu)點(diǎn)在自旋電子學(xué)領(lǐng)域具有重要應(yīng)用前景。為了提高二維鐵磁性體的居里溫度和高溫穩(wěn)定性，通常采用構(gòu)造異質(zhì)結(jié)的手段來增強(qiáng)其磁性。然而，異質(zhì)結(jié)對(duì)材料表面的占用限制了其在復(fù)雜電子學(xué)器件中的應(yīng)用。為解決這一問題，本工作通過深入研究二維巡游鐵磁體（Fe3GeTe2）及其異質(zhì)結(jié)的面內(nèi)及面間磁相互作用規(guī)律，提出了一種“局部調(diào)控整體”的器件設(shè)計(jì)思想，為未來器件結(jié)構(gòu)設(shè)計(jì)提供了一種新的方案。

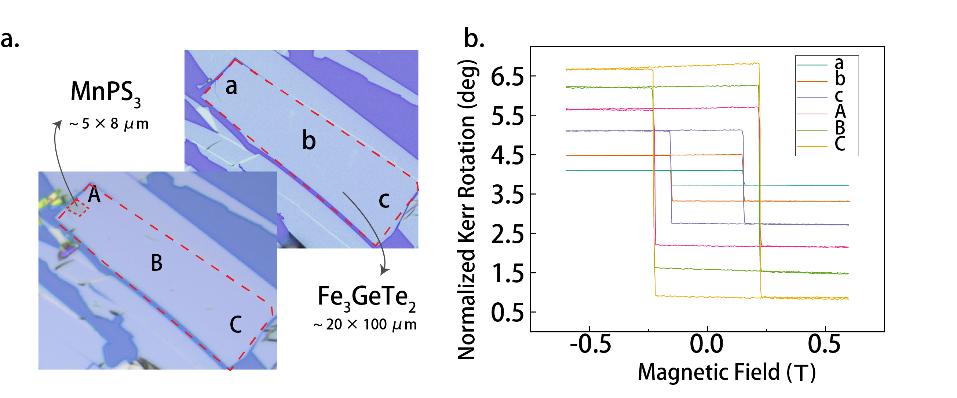

二維巡游鐵磁體Fe3GeTe2因具有較高的居里溫度、強(qiáng)的磁晶各項(xiàng)異性及內(nèi)稟鐵磁性，在自旋閥、自旋軌道矩、斯格明子等領(lǐng)域具有重要應(yīng)用前景。為了在提高二維Fe3GeTe2晶體居里溫度和鐵磁穩(wěn)定性的同時(shí)釋放異質(zhì)結(jié)對(duì)材料表面的占用，本工作系統(tǒng)研究了反鐵磁/鐵磁異質(zhì)結(jié)對(duì)異質(zhì)結(jié)區(qū)域和非異質(zhì)結(jié)區(qū)域的鐵磁增強(qiáng)特性。結(jié)果表明，當(dāng)Fe3GeTe2處于單疇?wèi)B(tài)時(shí)，僅在2%的Fe3GeTe2表面上構(gòu)造異質(zhì)結(jié)即可顯著增強(qiáng)全部Fe3GeTe2區(qū)域的鐵磁性，當(dāng)不同厚度Fe3GeTe2相互耦合時(shí)，各個(gè)厚度區(qū)域的樣品均具有相同的矯頑場(chǎng)。

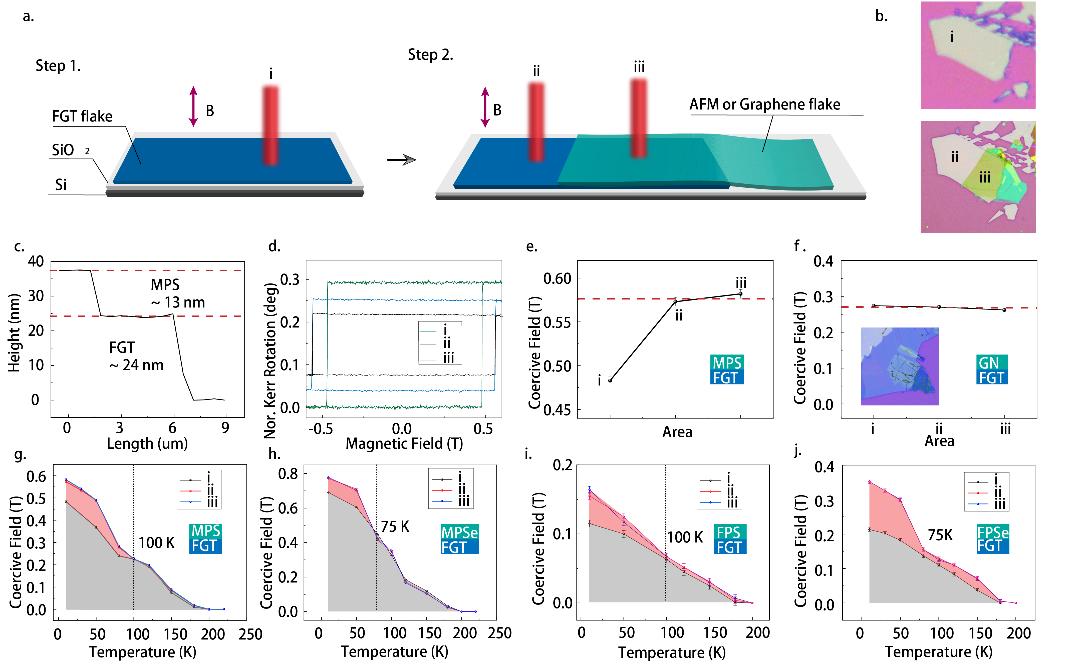

二維反鐵磁體MPX3（M=Fe，Mn; X= S, Se）對(duì)Fe3GeTe2的鐵磁調(diào)控作用

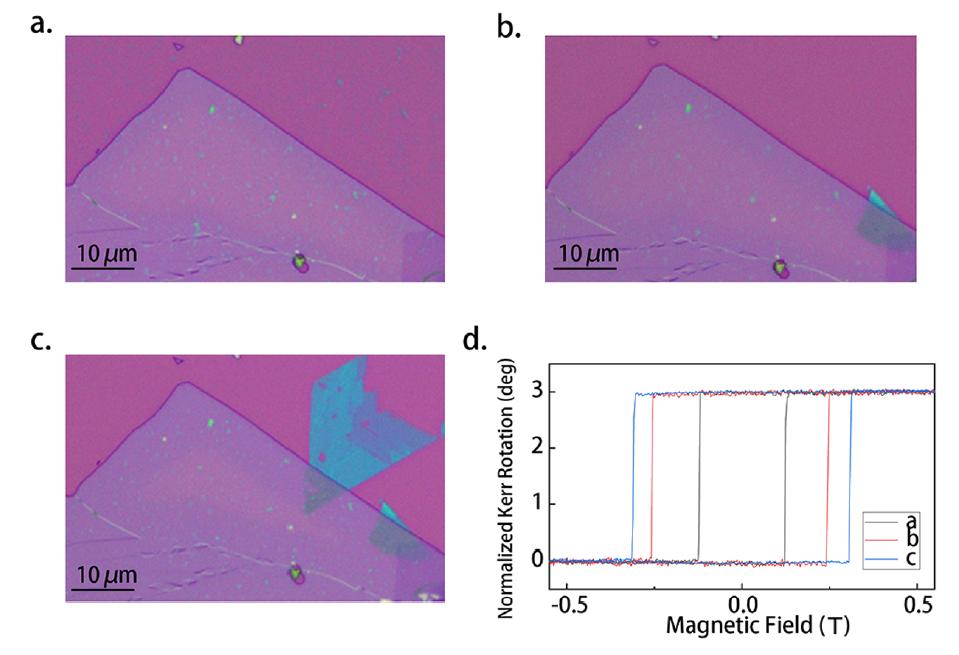

通過形成多重界面對(duì)Fe3GeTe2進(jìn)行非局部磁性調(diào)控
電流對(duì)Fe3GeTe2進(jìn)行非局部磁性調(diào)控作者簡(jiǎn)介
戴宏偉，華中科技大學(xué)電氣碩士，光學(xué)博士。目前就職于湖北眾韋光電科技有限公司，在微區(qū)成像、共聚焦PL/Raman、熒光壽命、微區(qū)磁光克爾等系統(tǒng)設(shè)計(jì)和應(yīng)用上具有豐富的經(jīng)驗(yàn)，在國際期刊《ACS NANO》 、《ACS Applied Materials & Interfaces》、《Advanced Electronic Materials》等期刊發(fā)表多篇論文。
相關(guān)產(chǎn)品推薦
微區(qū)磁光克爾及磁圓二色測(cè)試系統(tǒng)
全自動(dòng)顯微角分辨光譜及成像系統(tǒng)
免責(zé)聲明
北京卓立漢光儀器有限公司公眾號(hào)所發(fā)布內(nèi)容（含圖片）來源于原作者提供或原文授權(quán)轉(zhuǎn)載。文章版權(quán)、數(shù)據(jù)及所述觀點(diǎn)歸原作者原出處所有，北京卓立漢光儀器有限公司發(fā)布及轉(zhuǎn)載目的在于傳遞更多信息及用于網(wǎng)絡(luò)分享。
如果您認(rèn)為本文存在侵權(quán)之處，請(qǐng)與我們聯(lián)系，會(huì)一時(shí)間及時(shí)處理。我們力求數(shù)據(jù)嚴(yán)謹(jǐn)準(zhǔn)確， 如有任何疑問，敬請(qǐng)讀者不吝賜教。我們也熱忱歡迎您投稿并發(fā)表您的觀點(diǎn)和見解。
13810146393
在線咨詢
