眾所周知，石墨烯是一種零帶隙的二維原子晶體材料，為了適應其快速應用，人們發展了一系列方法來打開石墨烯的帶隙，例如：打孔，用硼或氮摻雜和化學修飾等，這樣就會給石墨烯引入缺陷，從而對其電學性能和器件性能有很大的影響。拉曼光譜可以快速定性、定量的確定石墨烯的缺陷情況，是一種判斷石墨烯缺陷類型和缺陷密度的非常有效的手段。
G'帶大約在2700cm-1，與石墨烯的能帶結構有關，這個峰的形狀、位置、G'波段的相對強度決定膜的層數，可以通過將其分峰來判斷石墨烯的層數。從圖4中可以看出，本次制備的石墨烯的層數是不均勻的，呈現出雜亂無章的狀態，中間區域相對于邊緣區域?qū)訑?shù)較少。

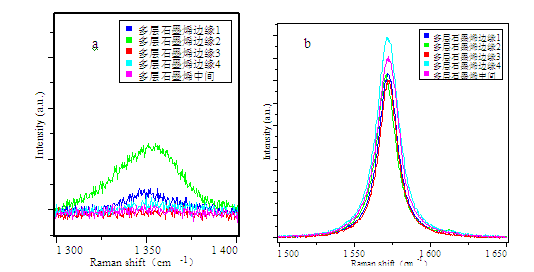

石墨烯的G峰強度在10層以內線性增加，之后隨著層數的增加反而開始變?nèi)?，塊體石墨的拉曼信號強度比雙層弱，在少層范圍內，可以通過拉曼光譜比較快速準確地判斷石墨烯的層數。另外，G峰頻率隨層數增加向低波數位移(如圖3b)，與層數的倒數成線性關系：
其中

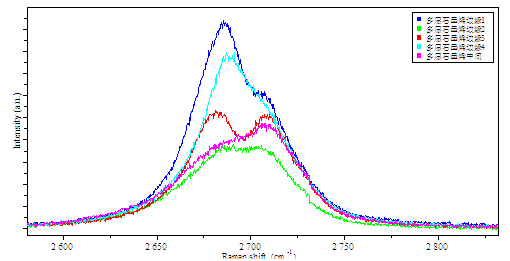

圖4 2700cm-1的多層石墨烯的拉曼特征峰

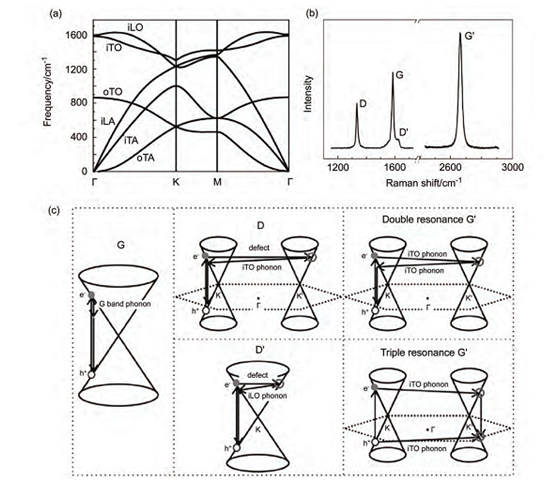

單層石墨烯的G'峰強度大于G峰，并具有完美的單洛倫茲峰型，隨著層數的增加，G'峰半峰寬增大且向高波數位移(藍移)。G'峰產生于一個雙聲子雙共振過程，與石墨烯的能帶結構緊密相關。對于AB堆垛的雙層石墨烯，G'峰可以擬合為四個洛倫茲峰，同樣地，三層石墨烯的G'峰可以用六個洛倫茲峰來擬合(如圖3b)。不同層數石墨烯的拉曼光譜除了G'峰的差異，G峰的強度也隨著層數的增加而近似線性增加。在多層石墨烯中會有更多的碳原子被檢測到，因此G峰強度可作為石墨烯層數的判斷依據。
5 結論
本文利用532nm激發光源檢測層石墨烯的拉曼光譜。通過對其拉曼光譜進行分析，可以快速準確地確定石墨烯的層數；利用其D峰與G峰的強度比可以定量研究石墨烯中的缺陷密度。拉曼光譜在石墨烯領域不僅僅止步于判斷石墨烯的層數以及缺陷密度，根據石墨烯的晶格結構和雙共振拉曼散射過程的躍遷選律，利用石墨烯邊緣D峰強度不僅可以判斷邊緣手性結構，也可以分析石墨烯的扭轉結構；另外，外界環境的變化也會對石墨烯的拉曼光譜產生影響，例如溫度、應力以及石墨烯所處的基底等等。
石墨烯的拉曼光譜研究工作還有很長的路要走，在這條道路上還會遇到許多科學與技術上的問題，相信隨著廣大科研工作者的進一步深入地研究與分析，這些難題將會逐個被解決，人們對拉曼在石墨烯領域的應用認識將會更加的全面與深入。
6 參考文獻
[1] 任桂知. 拉曼光譜研究碳纖維的微觀結構及CNT/環氧樹脂體系中缺陷周圍的應力分布[D]. 上海, 東華大學.
[2] Yunfei Xie, Yan Li, and Li Niu,atc. A novel surface-enhanced Raman scattering sensor to detect prohibited colorants in food by graphene/silver nanocomposite[J]. Talanta, 2012, 100:32-37.
[3] K. Gopalakrishnan, Kota Moses, and Prashant Dubey, atc. A Raman study of the interaction of electron-donor and -acceptor molecules with chemically doped grapheme[J]. Journal of Molecular Structure, 2012, 1023:2-6.
[4] 吳娟霞, 徐華, 張錦. 拉曼光譜在石墨烯結構表征中的應用[J]. 化學學報, 2014, 72:301-308.
[5] 黨梅潔. 化學氣相沉積法制備石墨烯及其光譜特性研究[D]. 北京, 首都師范大學, 2013.
[6] 徐華. 石墨烯界面電荷轉移的拉曼光譜研究[D]. 甘肅, 蘭州大學, 2007.
[7] 趙偉杰, 劉劍, 譚平恒. 三層石墨烯及其n型和p型插層化合物的制備和拉曼光譜表征[J]. 光散射學報, 2011, 23(4):329-335.
[8] Crowther A. C.; Ghassaei A.; Jung N.; Brus L.E. Strong Charge-Transfer Doping of 1 to 10 Layer Graphene by NO2 ACS Nano. 2012, 6, 1865.
【本文作者：分析儀器事業部（AID）應用研發部張麗文工程師】轉載請注明出處
